11.7. Снятие и установка тросов и педали привода стояночного тормоза

Передний трос

ПОРЯДОК ВЫПОЛНЕНИЯ

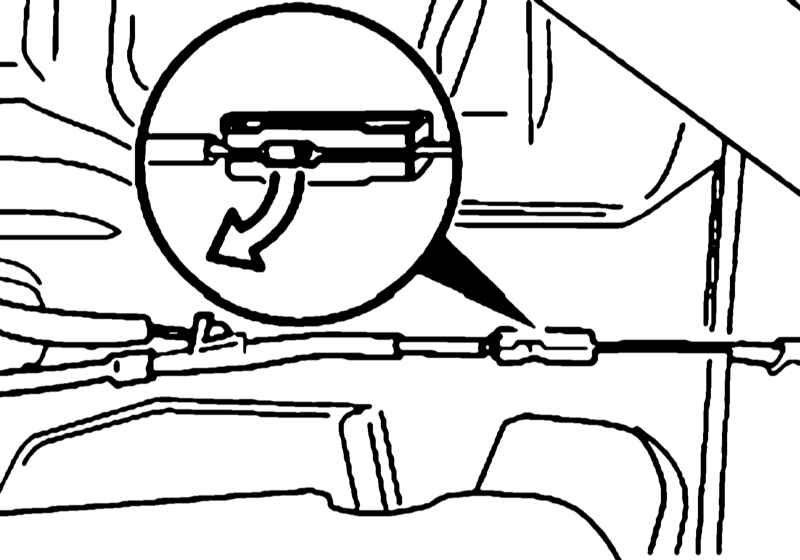

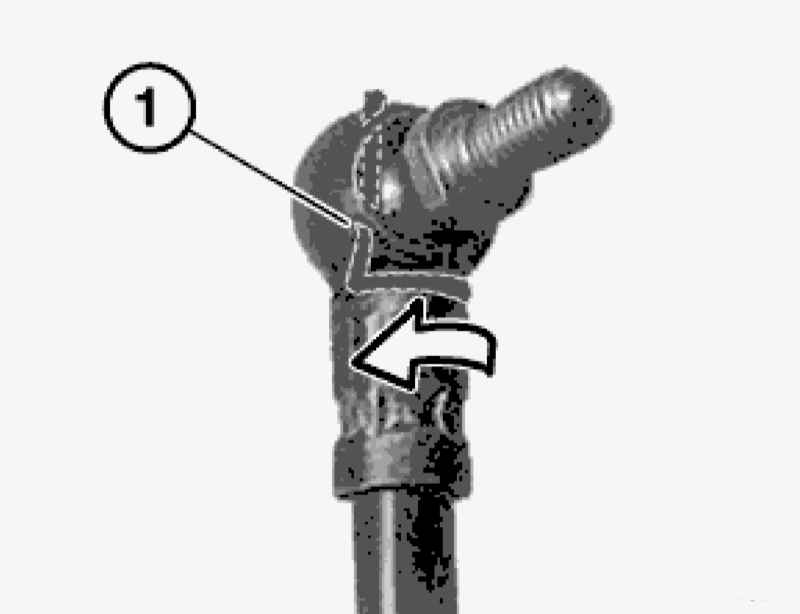

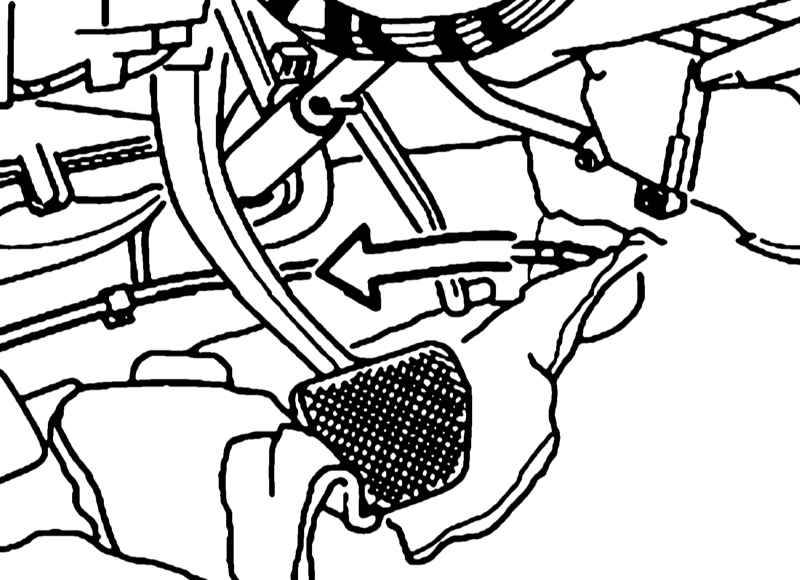

Выньте передний трос из соединительного зажима. Снимите левую нижнюю секцию отделки панели приборов и панель отделки левой передней стойки кузова (см. Главу Кузов). Откиньте коврик. Вытащить трос из оболочки. Снимите фиксатор (1), отцепите и извлеките трос. Установка производится в обратном порядке. В заключение отрегулируйте стояночный тормоз (см. Раздел Регулировка стояночного тормоза).

Правый и левый тросы

ПОРЯДОК ВЫПОЛНЕНИЯ

Отцепите тягу от разжимного механизма колодок стояночного тормоза. Выньте трос привода стояночного тормоза из соединительного зажима. Отсоедините скобы крепления троса к кузову и снимите трос. Установка производится в обратном порядке. В заключение отрегулируйте стояночный тормоз (см. Раздел Регулировка стояночного тормоза).

Педаль

Для большей наглядности ход работ описывается при снятой сборке педалей.

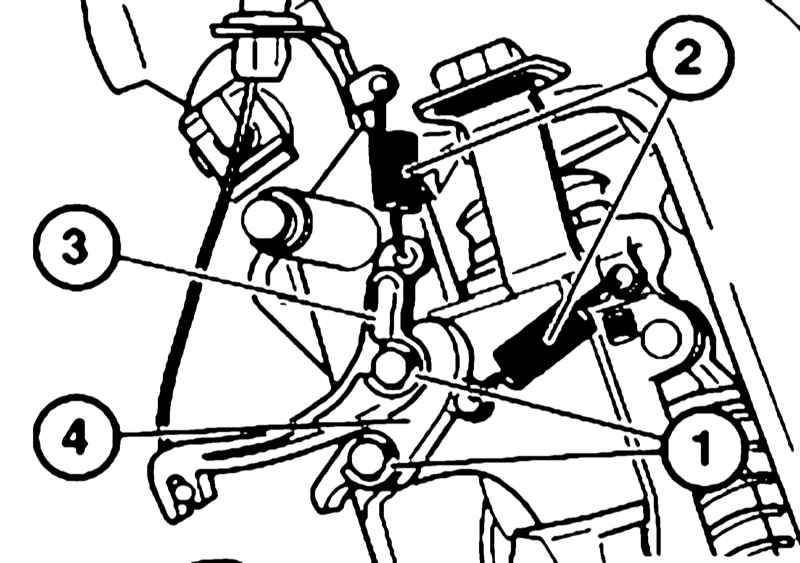

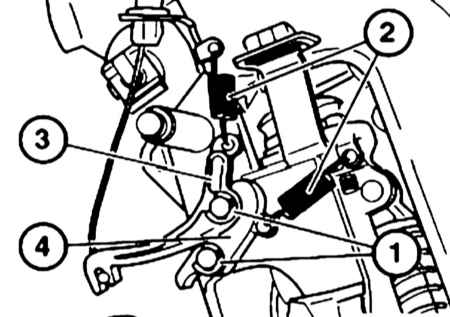

Детали запорного устройства

1 — Стопорное кольцо 2 — Стяжная пружина	3 — Рычаг снятия блокировки 4 — Стопор

ПОРЯДОК ВЫПОЛНЕНИЯ

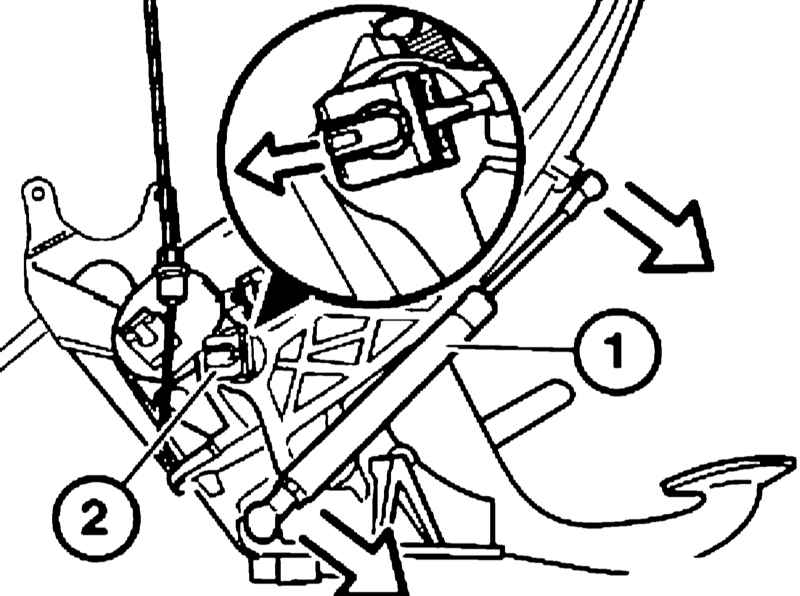

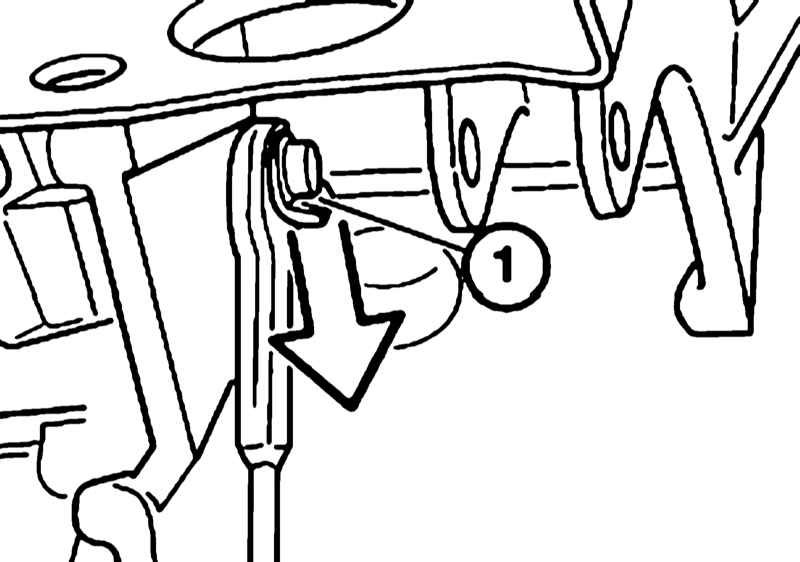

Снимите нижнюю левую панель отделки (см. Главу Кузов). Снимите фиксатор и отсоединить передний трос. При необходимости удалите обе головки стопорного штифта (1) и извлеките штифт. При установке используйте новый стопорный штифт. Снимите демпфер (1), стопорную скобу (2) и педаль стояночного тормоза. Установка производится в обратном порядке. Проверьте состояние осевой втулки педали втулки и при необходимости замените ее. Смажьте поверхности скольжения втулки.
