11.8. Снятие Д/В стоп-сигналов и педали рабочего тормозаД/В стоп-сигналов
|
|
- Снимите отделку сборки педалей.
|
|
Модели до 09.1998 г. вып.
|
|
|

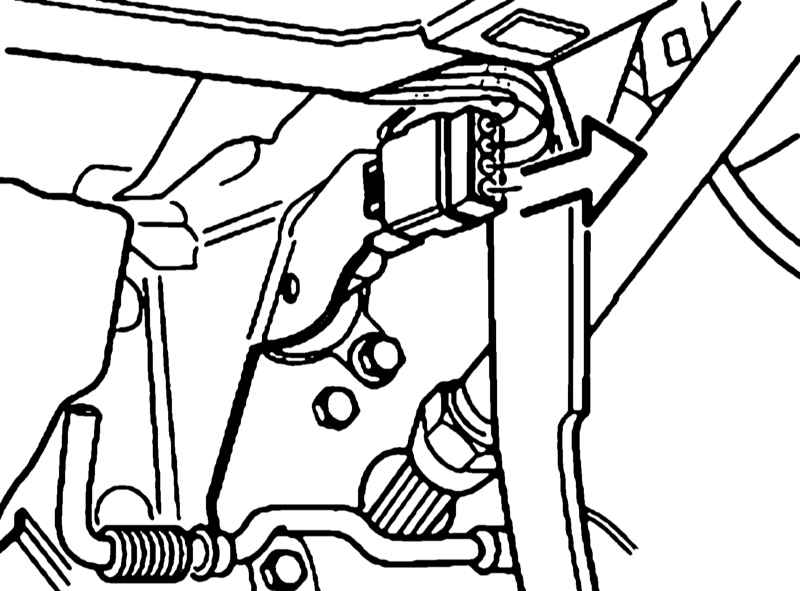

- Разъедините разъем электропроводки Д/В стоп-сигналов.
|
|

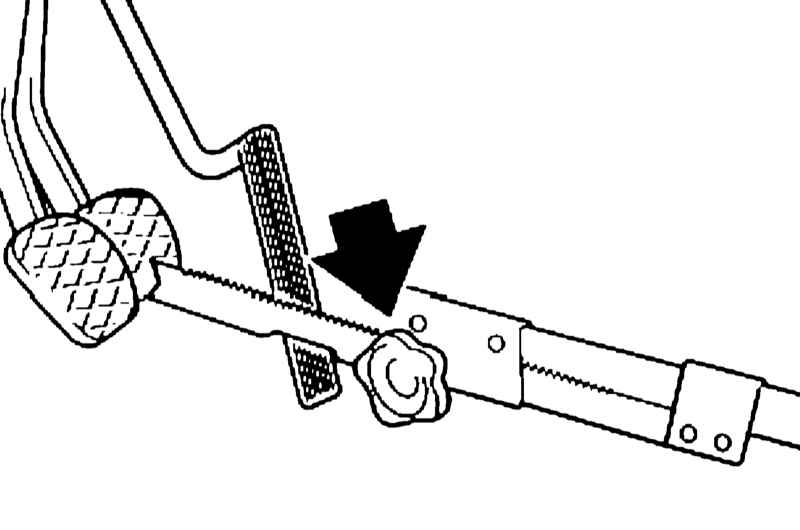

- Выжмите педаль тормоза. При необходимости используйте для этого распорку.
|
|

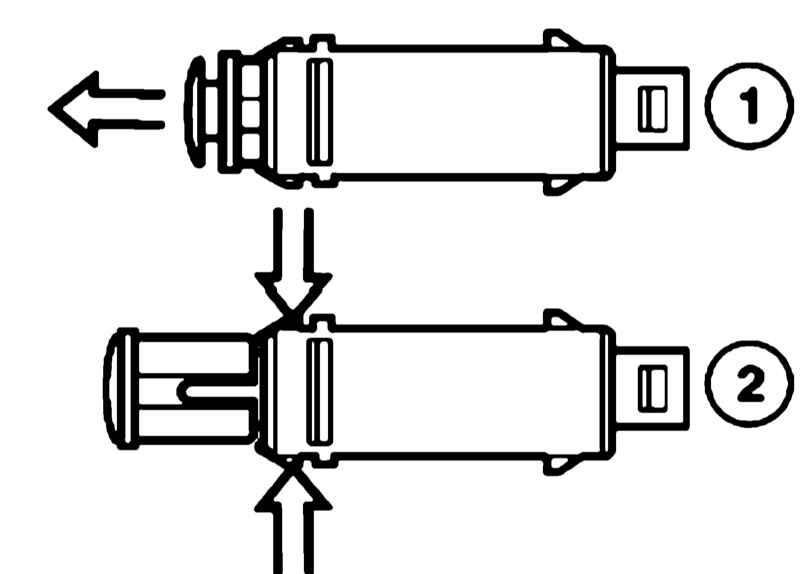

- Вытяните толкатель с втулкой до конца вперед (1), сожмите зажимы (2) и снимите выключатель движением назад.
|
- Установка производится в обратном порядке. Медленно отпустите педаль тормоза в исходное положение.
|
|
Модели с 09.1998 г. вып.
|
На всех автомобилях с системой DSC между педалью тормоза и Д/В стоп-сигналов должен быть установлен зазор в 0.7 мм. Если при таком зазоре не обеспечивается безупречное функционирование, уменьшите зазор до 0.6 мм.
|
|
|
|

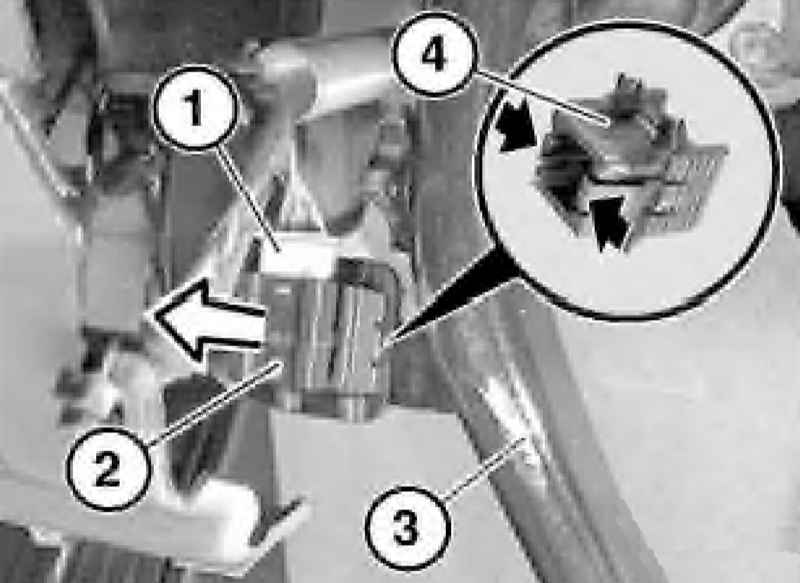

- Разъедините разъем (1), выньте Д/В стоп-сигналов (2) из держателя (4) в направлении, указанном стрелкой.
|
- Выжмите педаль тормоза (3) и установите Д/В стоп-сигналов в держатель до упора. Придерживая держатель, медленно верните педаль тормоза в исходное положение и отведите ее назад еще дальше (до упора).
|
|
Педаль
|
|
- Снимите левую нижнюю секцию отделки панели приборов (см. Главу Кузов).
- Снять Д/В стоп-сигналов.
|

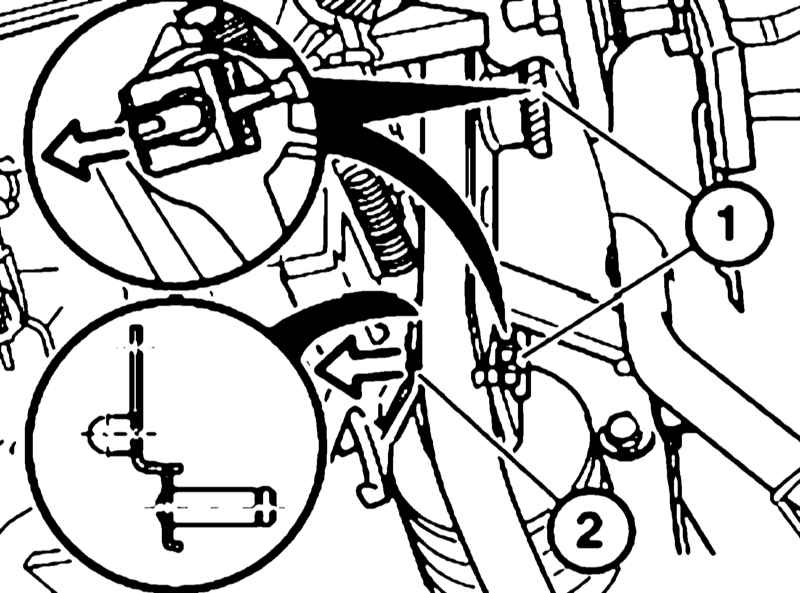

- Снимите стопорные скобы (1), выньте палец (2) и снять педаль тормоза.
|
- Установка производится в обратном порядке. Проверьте состояние осевой втулки педали втулки и при необходимости замените ее. Смажьте поверхности скольжения втулки.
|
|
|
|
