13.1.2. Снятие, установка и регулировка дверей

Снятие и установка

Передние и задние двери снимаются одинаково.

ПОРЯДОК ВЫПОЛНЕНИЯ

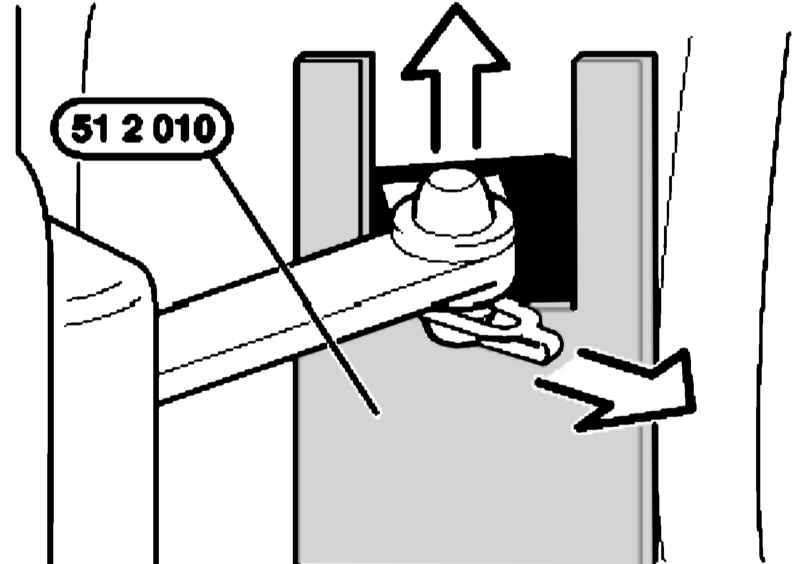

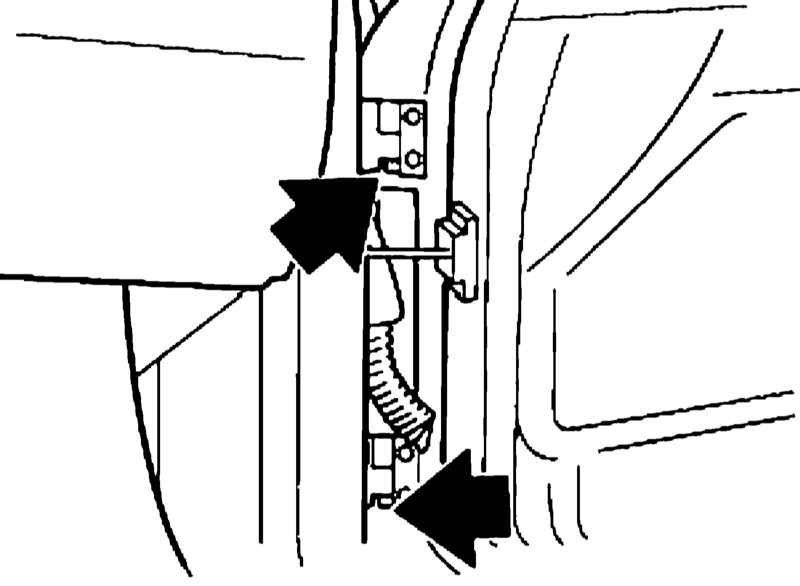

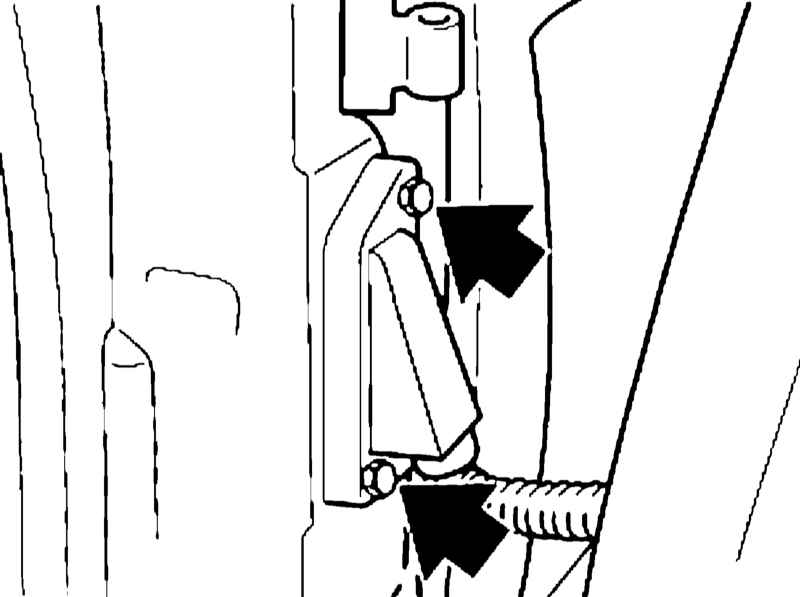

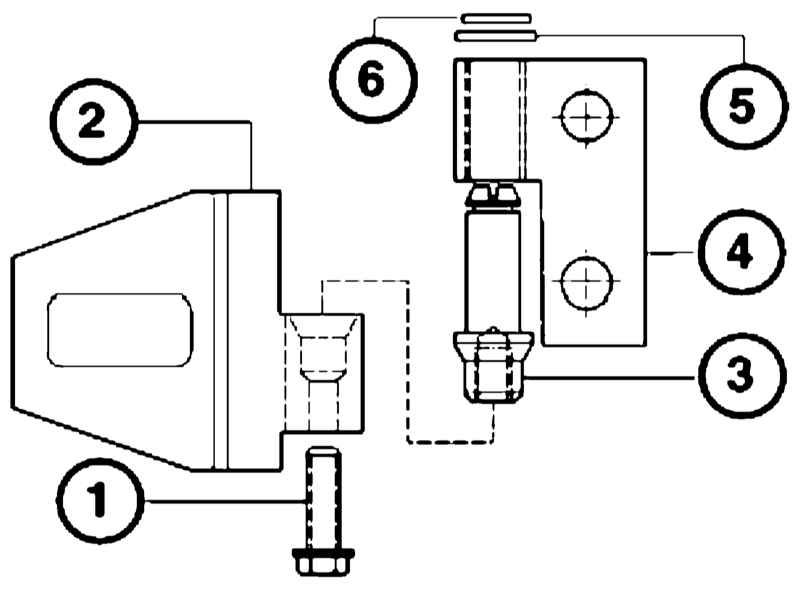

Выверните болты с шестигранной головкой вверху и внизу. Снимите защитную крышку. Если установлена скоба, снимите ее. Установите приспособление № 51 2 010 и выбейте ось петли вверх. При установке для вбивания петли устанавливайте приспособление № 51 2 010 сверху. Приподнимите дверь, выньте ее из петли и опустите на заранее подготовленную опору около порога так, чтобы не нагружать электропроводку двери. Выверните два винта крепления разъема электропроводки. Вытяните разъем из передней стойки и разъедините его. Установка производится в обратном порядке. 1 — Болт с шестигранной головкой 2 — Неподвижное звено верхней петли, крепится к кузову 3 — Ось петли 4 — Подвижное звено верхней петли с втулкой шарнира, крепится к двери 5 — Шайба 6 — Стопорная шайба

Регулировка

Перед регулировкой передних дверей следует отрегулировать задние двери, т.е. задние двери подгоняются к приваренным задним крыльям. В этом случае передние крылья, которые крепятся болтами, при необходимости можно подогнать к передним дверям. При регулировке дверь должна быть укомплектована стеклом и механизмом стеклоподъемника.

Величины зазоров указаны в Спецификациях Главы Кузов.

ПОРЯДОК ВЫПОЛНЕНИЯ

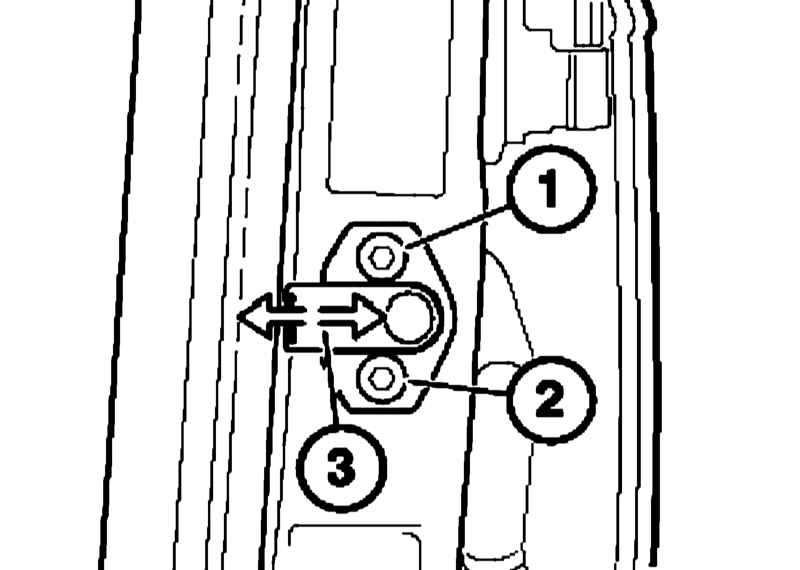

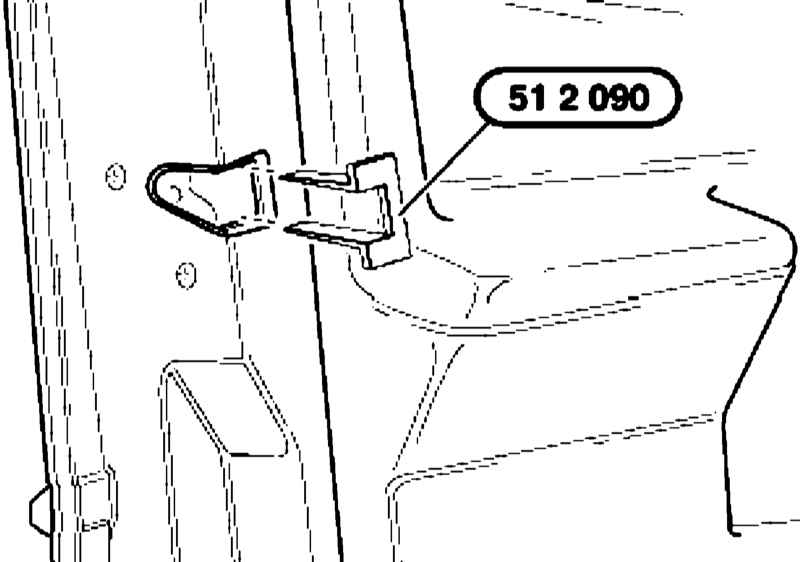

Ослабьте крепление ударника замка. Полностью снимите трубчатое уплотнение передней двери. При установке новых дверей установите распорные шайбы между дверью и петлями. Для предварительной регулировки установите по две шайбы, каждая толщиной 1 мм. Отрегулируйте зазор с помощью соответствующего количества шайб необходимой толщины. Опустите стекла. При установке новых дверей проведите предварительную регулировку их положения по высоте: без нижней пылезащитной накладки двери величина нижнего зазора по всей длине должна составлять около 20 мм. Регулировка осуществляется посредством перемещения петель. Проверьте и при необходимости отрегулируйте передний и задний зазоры (на задней двери – только задний) – они должны быть равномерные и составлять 5 мм. Регулировка осуществляется посредством перемещения петель. При регулировке задней двери проверьте ее положение по высоте относительно кузова. При регулировке передней двери проверьте взаимоположение передней и задней дверей по высоте. При необходимости отрегулируйте соответствующую дверь по высоте, как описано ниже. Вставьте в замок двери шаблон № 51 2 090. Ослабьте винт (1). Ослабить винт (2) настолько, чтобы ударник замка едва можно было сдвинуть незначительным усилием руки. Не изменяйте регулировку фиксатора по глубине (3). Приподнимите ручку двери и, удерживая ее в этом положении, закройте дверь. Высота и наклон ударника замка регулируется по шаблону. Откройте дверь и затяните винты (1 и 2 на иллюстрации). Проверьте трубчатое уплотнение двери на отсутствие повреждений и при необходимости замените его. Установить трубчатое уплотнение двери. Установите на дверь нижнюю пылезащитную накладку. При установке передней двери проверьте отпечаток трубчатого уплотнения на сопрягаемой с ним поверхности двери. Для этого, находясь в автомобиле при закрытой двери, вставьте тонкий (не более 1 мм) прямоугольный пластиковый предмет (например, кредитную карту) между трубчатым уплотнением и рамой двери и проведите этот предмет вдоль сопрягаемой поверхности уплотнения и рамы, проверяя прилегание уплотнения. В зоне потолка между передней и центральной стойками кузова предмет, служащий для проверки, не должен легко вытягиваться. При необходимости замените уплотнение или отрихтуйте дверной фальц, на который надето уплотнение. Чрезмерная рихтовка фальца приведет к увеличению усилия, необходимого для закрывания двери.
