13.1.4. Снятие, установка и регулировка крышки багажного отделения, замена ее компонентов

Снятие и установка крышки багажного отделения

Жгут электропроводки крышки багажного отделения не имеет разъема, поэтому перед ее снятием следует извлечь из крышки жгут электропроводки.

ПОРЯДОК ВЫПОЛНЕНИЯ

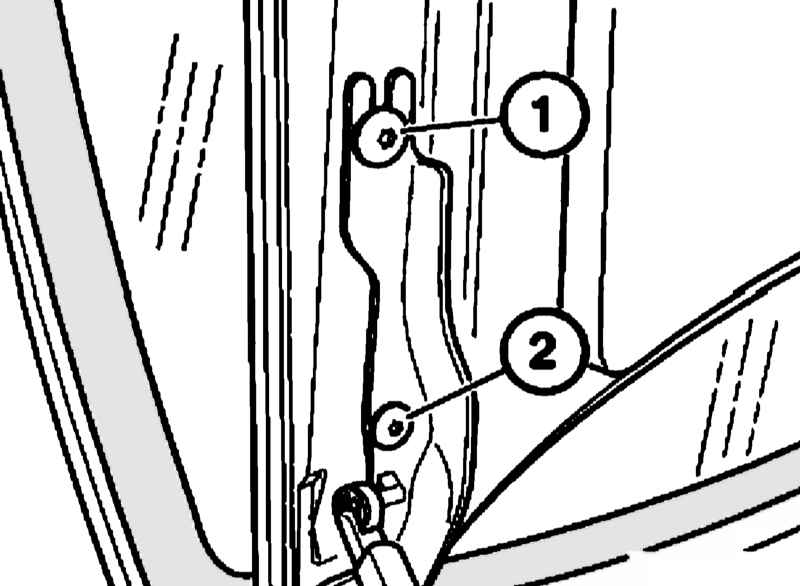

Обведите петли на крышке багажного отделения, чтобы избежать ее регулировки после установки. Ослабьте винт (1) слева и справа, выверните винт (2) справа и слева и снимите крышку багажного отделения движением назад. Установка производится в обратном порядке.

Регулировка

Величины зазоров указаны в Спецификациях Главы Кузов.

ПОРЯДОК ВЫПОЛНЕНИЯ

Регулировка крышки багажного отделения производится аналогично регулировке капота, посредством петель, буферов и замка.

Снятие и установка стоек

ПОРЯДОК ВЫПОЛНЕНИЯ

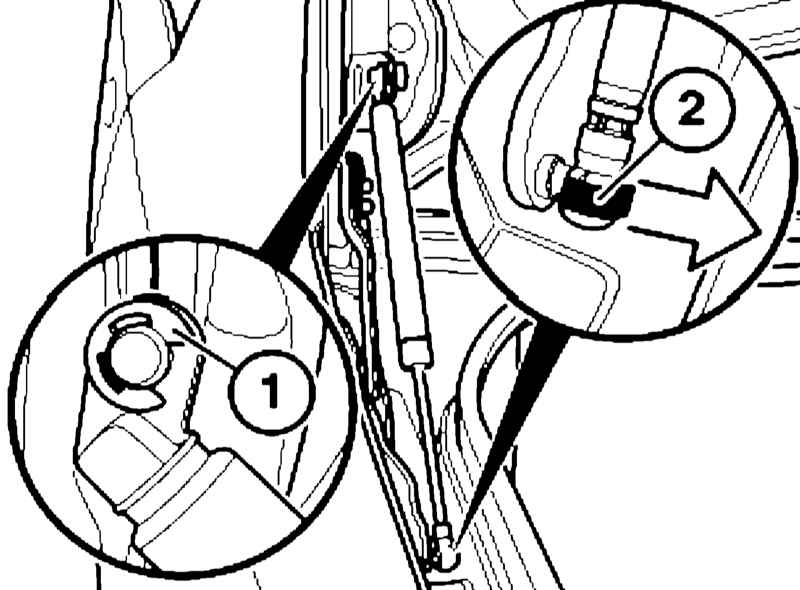

Откройте крышку багажного отделения, снимите фиксирующую шайбу (1) и пружинную скобу (2). Снимите стойку. Установка производится в обратном порядке.

Снятие и установка декоративной накладки крышки багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

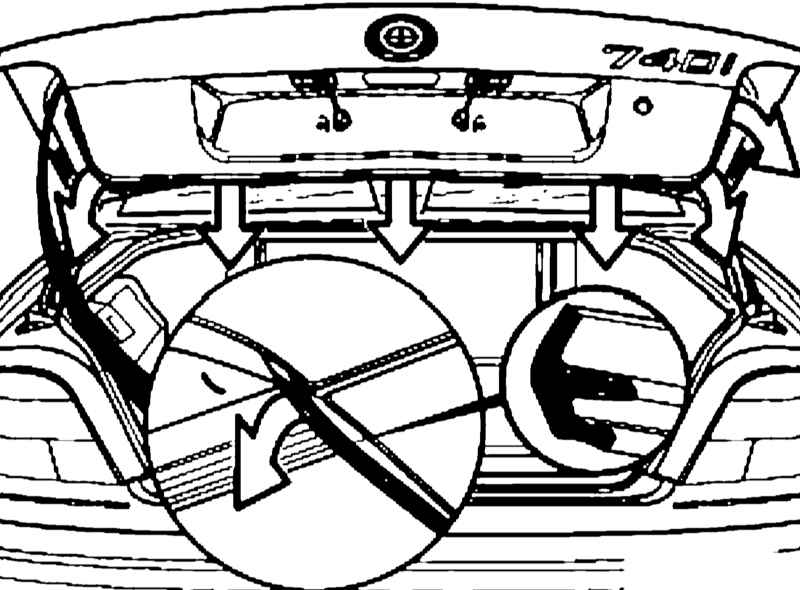

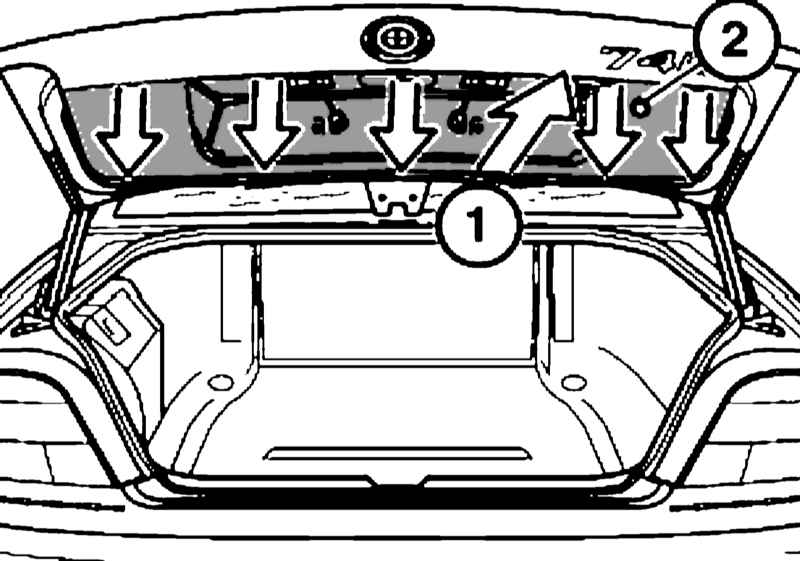

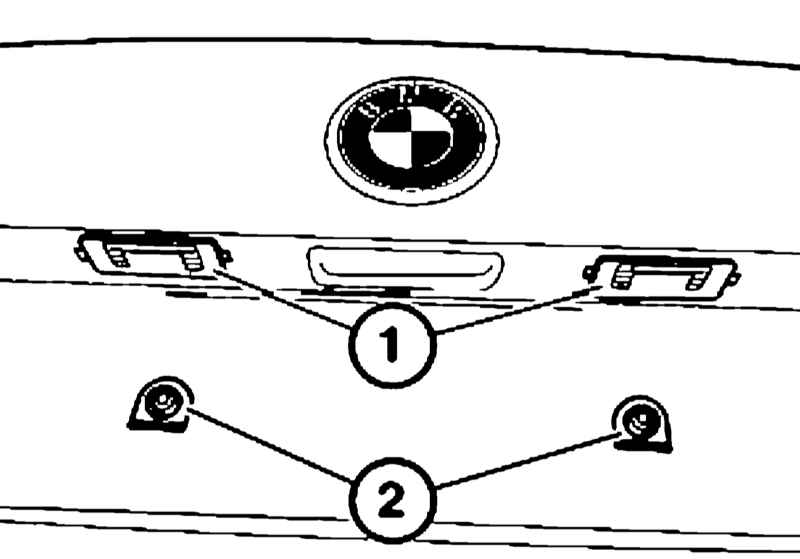

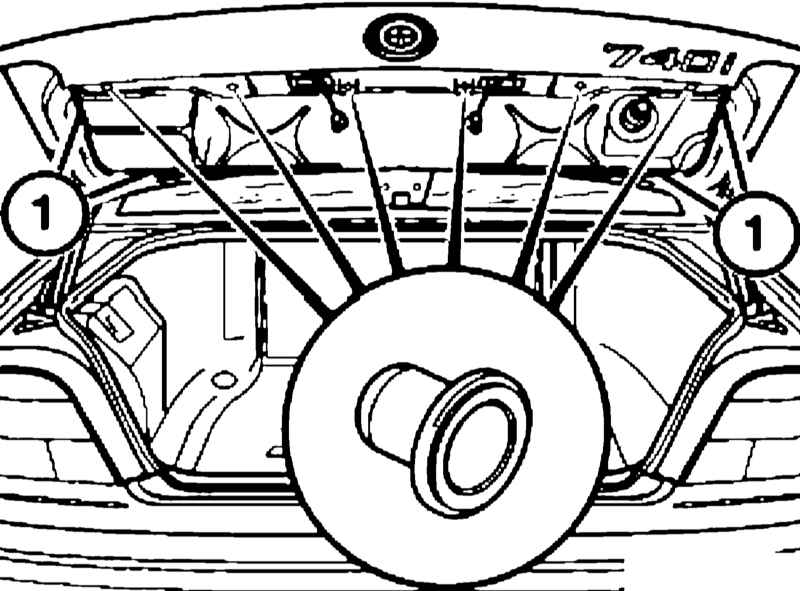

Выверните болты крепления номерного знака и поднимите крышку багажного отделения. Снимите фонари (1) освещения номерного знака и разъедините разъем. Отпустите зажимы (2). Снимите уплотнение. При установке выборки на уплотнении и на крышке багажного отделения должны совпадать. Поднимите декоративную накладку за низ (1) через цилиндр (2) замка и высвободите из зажимов движением вниз и назад. Установка производится в обратном порядке. Замените поврежденные фиксаторы, заглушки и (при необходимости) неопреновую ленту (1).

Снятие и установка цилиндра замка багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

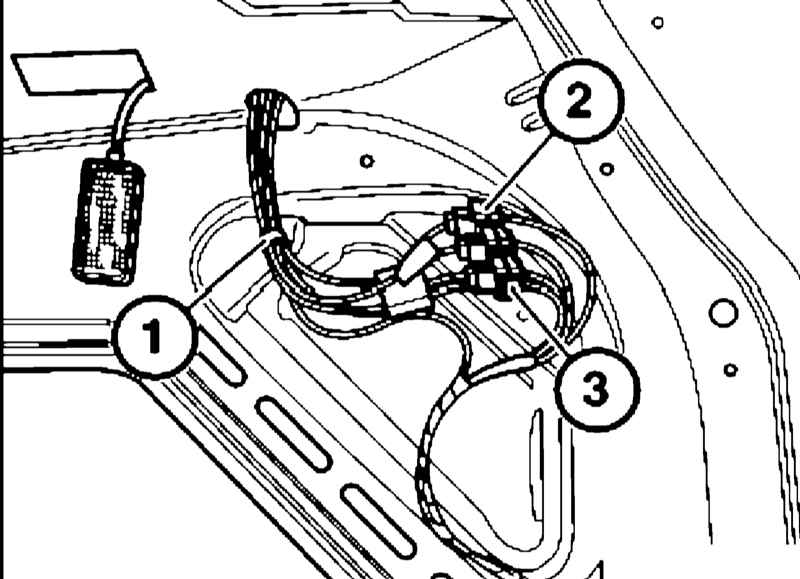

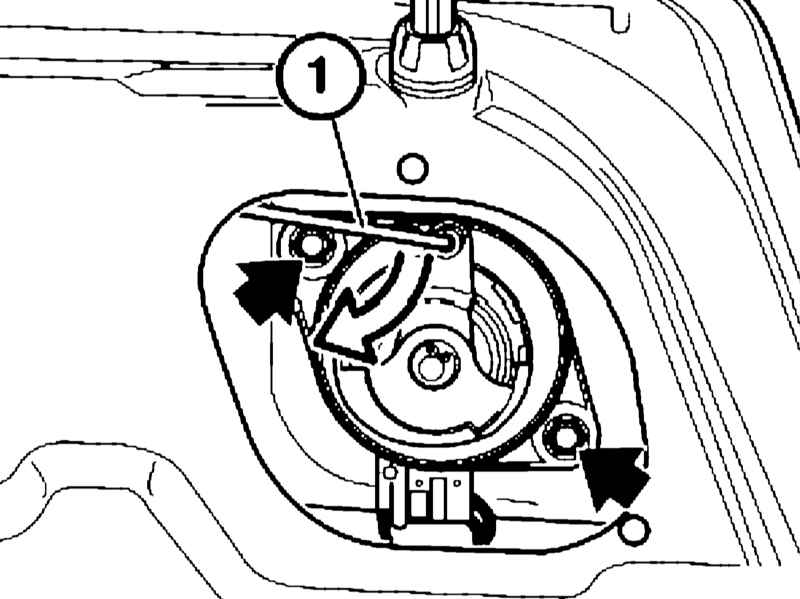

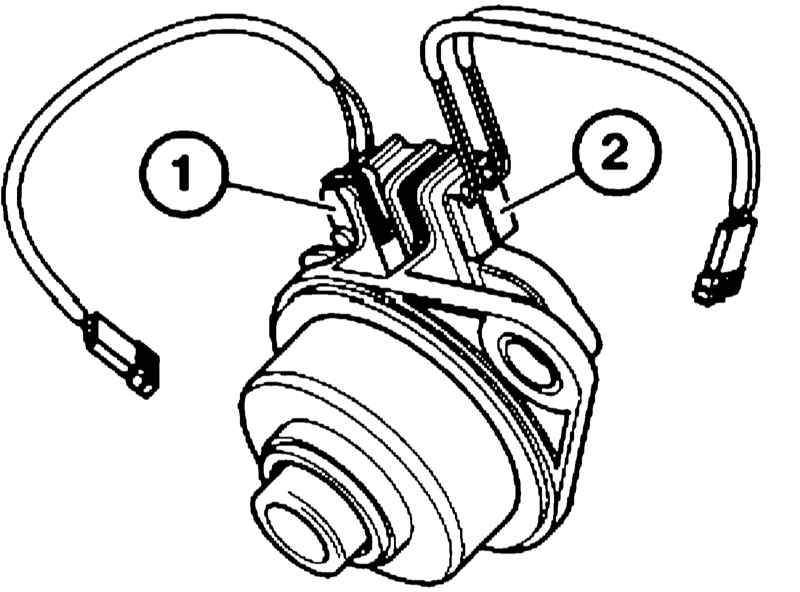

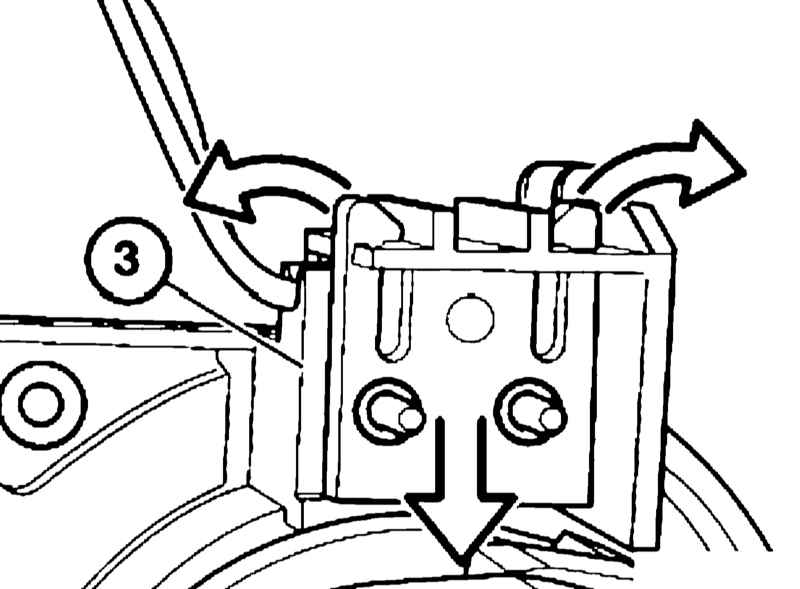

Снимите обшивку крышки багажника (см. Раздел Снятие и установка элементов отделки багажного отделения и его крышки). Снимите хомут жгута электропроводки (1) и разъедините разъемы (2 и 3). Отсоединить тягу (1) цилиндра замка, отдайте гайки и снимите цилиндр замка. При установке удостоверьтесь в правильности положения тяги. Разожмите зажимы, снимите микровыключатели (1 и 2). Поднимите держатель и снимите микровыключатель (3). При замене, если цвета проводов и кембриков микровыключателей различаются, предварительно нанесите на них соответствующие метки. Установка производится в обратном порядке. Цилиндр замка должен быть установлен на одной оси с проемом в кузове. Проверьте исправность функционирования с открытой крышкой багажника.

Снятие и установка верхней части замка багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

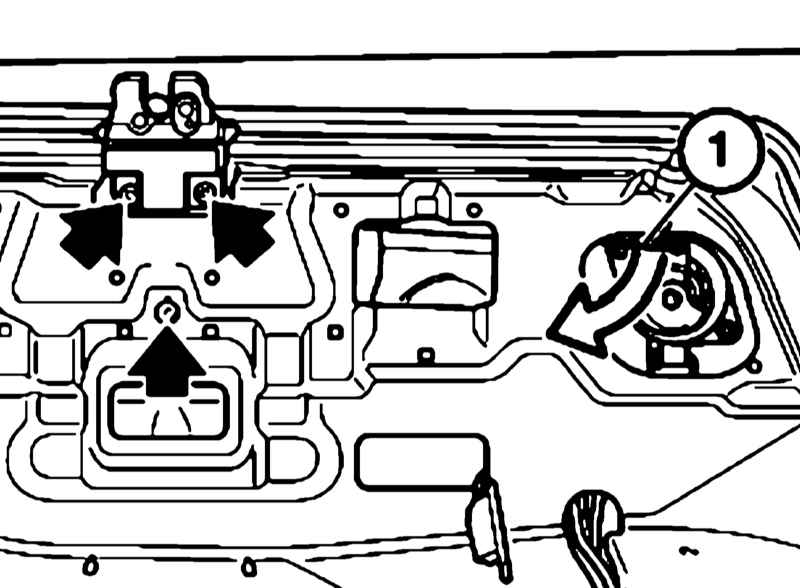

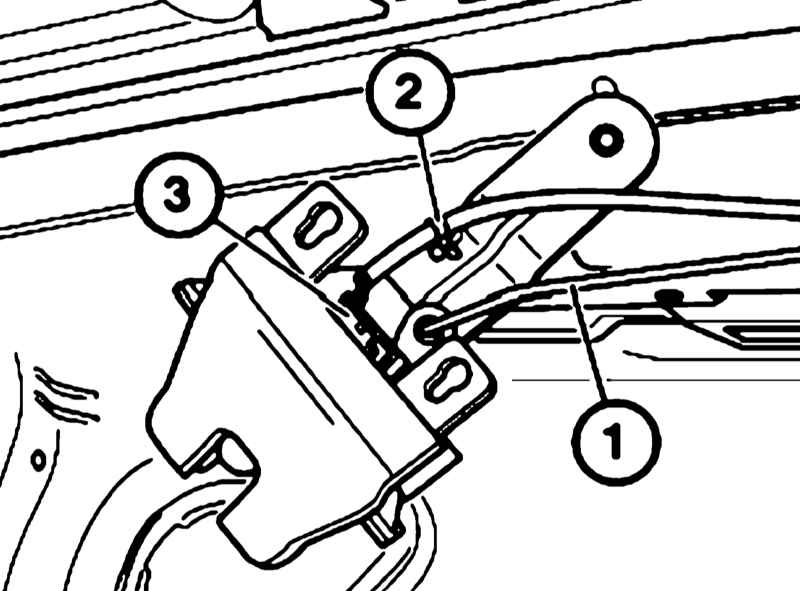

Снимите обшивку крышки багажника (см. Раздел Снятие и установка элементов отделки багажного отделения и его крышки). Снять хомут жгута электропроводки (1 на иллюстрации) и разъедините средний разъем (между разъемами 2 и 3). Отсоединить тягу (1) привода цилиндра замка, выверните болты и снимите верхнюю часть замка крышки багажного отделения. При замене отсоедините тягу (1) привода, разрежьте хомут (2) жгута электропроводки и снимите микровыключатель (3). Установка производится в обратном порядке. Проверьте исправность функционирования с открытой крышкой багажника.
