13.23. Снятие и установка наружной ручки двери
 |
На иллюстрациях показано снятие ручки при установленной
облицовке. Для снятия необходимы два специальных инструмента BMW и некоторый
опыт. В противном случае рекомендуется снять облицовку двери
|
|

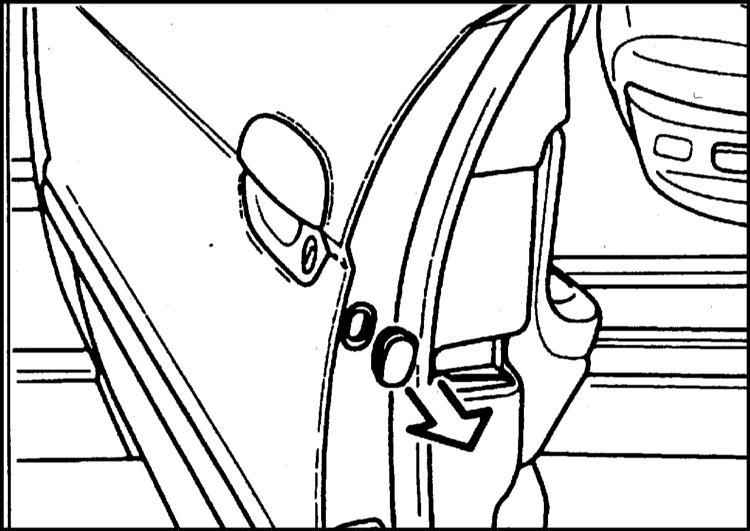

1. Снимите козырек на конце двери.
| |
Козырек состоит из двух частей. Сначала снимите
отверткой среднюю часть, затем наружную. |
|
 |

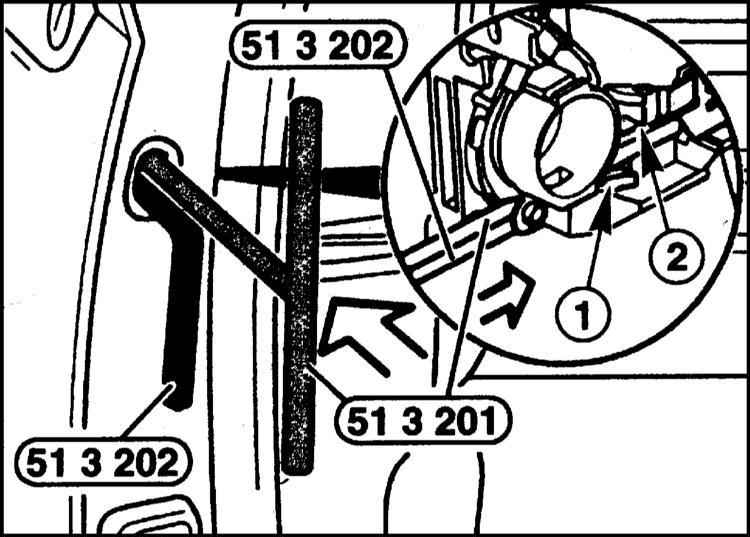

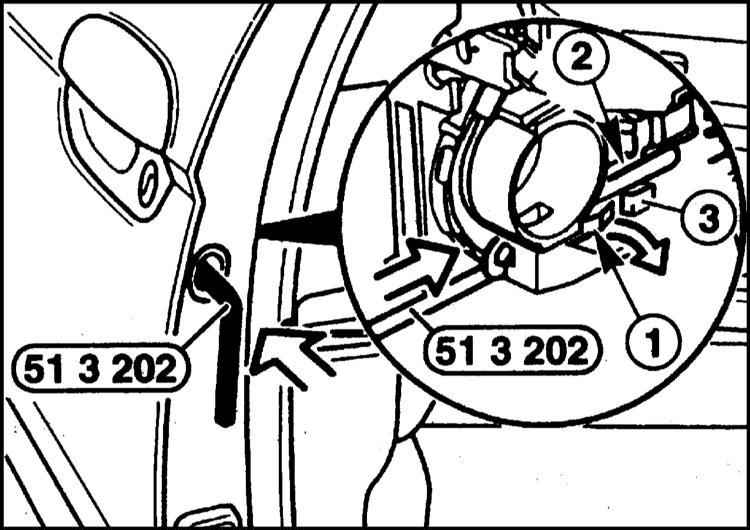

2. Через монтажное отверстие введите инструмент BMW-513202
и поднимите предохранительную планку (1) стопорной пластины (2)
над предохранительной лапкой (3). |
 |

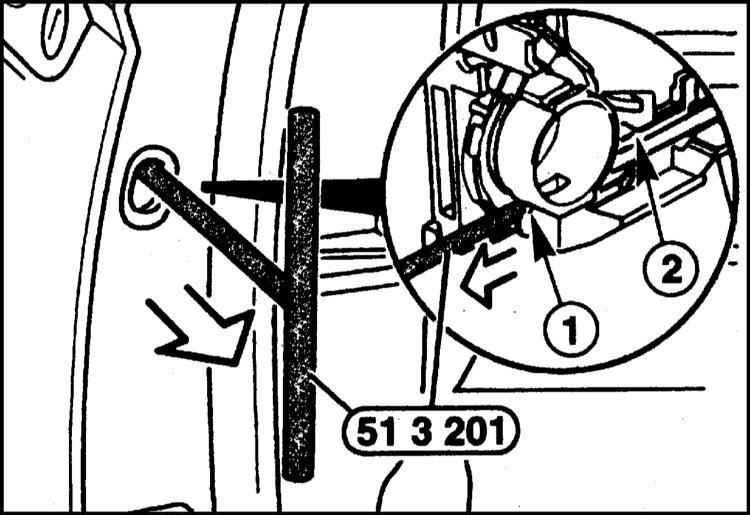

3. Введите инструмент BMW-513201 в отверстие стопорной
пластины (2) и нажмите на нее при поднятой предохранительной планке
(1) вперед. |
 |
4. Выньте инструмент BMW-513202. |
|
|
Снятие без специального инструмента
|
1. Снимите облицовку двери. |
|

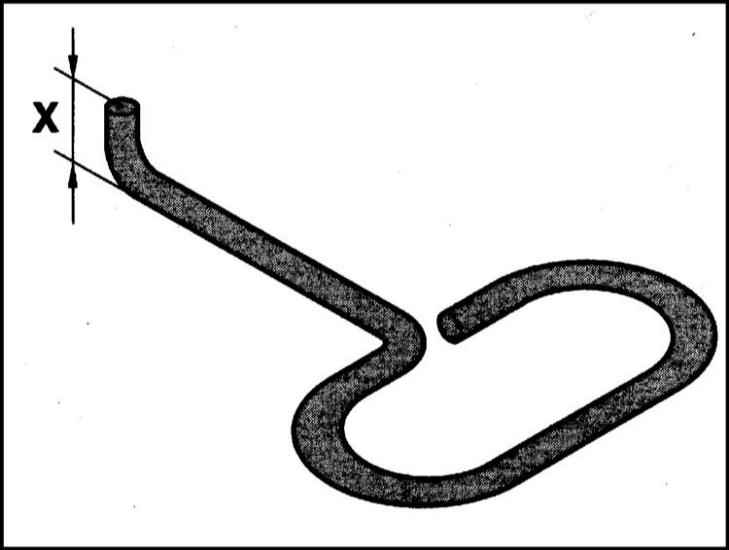

2. Изготовьте самостоятельно
крючок из проволоки Ø 2 мм. Конец отогните
под прямым углом, х = 5 мм. |
 |
3. Вставьте крючок вместо инструмента 513201 через
монтажное отверстие в торце двери в ушко стопорной пластины.
4. Сместите до упора вперед стопорную пластину с крючком.
5. Поднимите планку (1) стопорной пластины (2) отверткой под стопорной
лапкой. В этом положении сместите стопорную пластину с крючком (3)
вперед так, чтобы вырезы в стопорной пластине освободили наружную

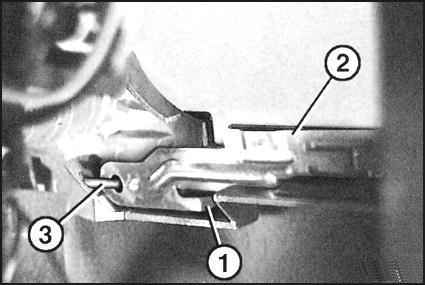

ручку двери. На сопроводительной иллюстрации показано положение
стопорной пластины при снятой наружной ручке. 3 - крючок вошел в
ушко стопорной пластины. |
 |

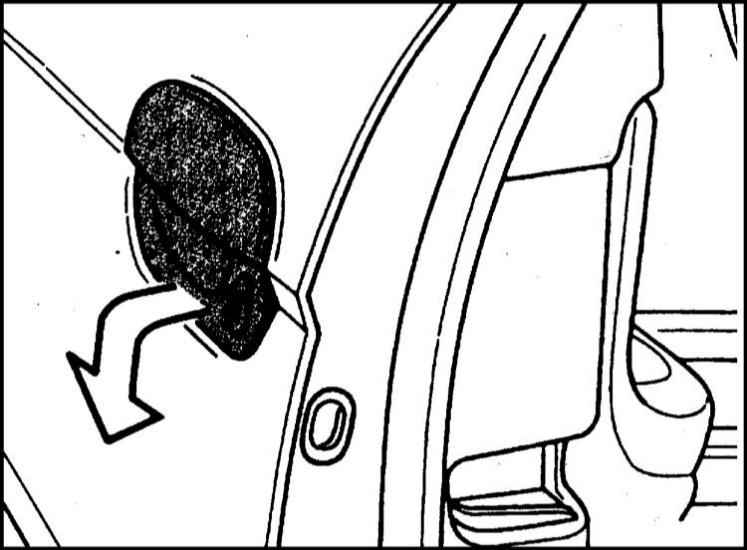

6. Отведите ручку вниз и потяните под углом вниз. |
 |
|
|
| 1. Вставьте наружную ручку двери на место
и прижмите ее. |
2. Потяните стопорную пластину (2) инструментом
BMW-513202 или крючком назад так, чтобы зафиксировалось предохранительная
пластина. |
 |
3. Нажмите наружную ручку и проверьте
ее работу.
4. Установите на место облицовку, если она снималась.
5. Вставьте на место козырек на торце двери. При этом сначала зафиксируйте
наружную часть, затем вдавите среднюю. |
|
|
|
