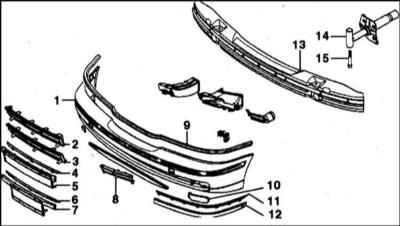

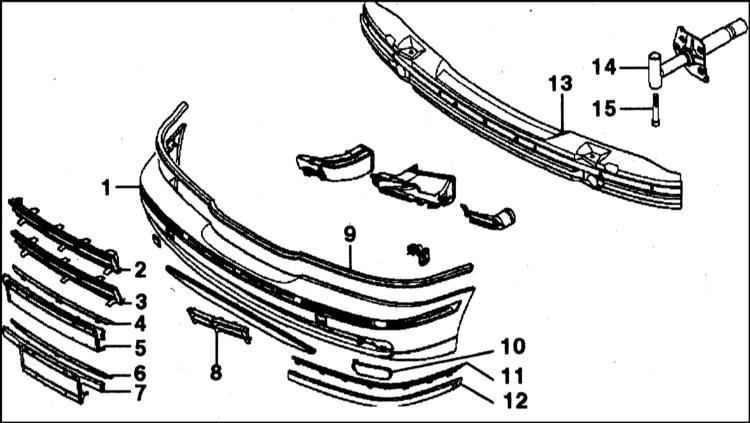

13.7. Снятие и установка переднего бампера
 |
1 — облицовка
2 — решетка открывающая
3 — решетка закрывающая
4 — козырек
5 — подкладка
6 — козырек
7 — подкладка |
8 — решетка
9 — уплотнитель
10 — крышка
11 — козырек
12 — упорная планка
13 — балка
14 — буфер
15 — болт |
Передний бампер рассчитан таким образом, что он без повреждений выдерживает
удар при скорости автомобиля до 4 км/час. При этом энергия удара поглощается
внутренней алюминиевой балкой и двумя гидравлическими амортизаторами. Амортизаторы
крепятся к двум легкосъемным деформирующимся элементам, так называемым ударным
боксам. При скорости до 15 км/час энергия поглощается путем деформации гидравлических
амортизаторов и ударных боксов, что исключает повреждение балок двигателя.
|

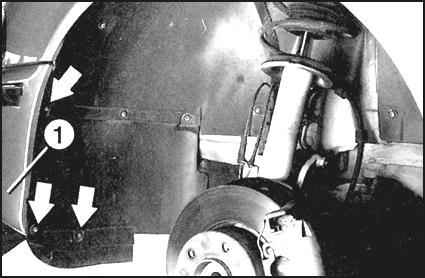

1. Отверните три наружных болта крепления
козырьков колес слева и справа. Выньте козырьки сбоку из бампера
(1). Обратитесь к сопроводительной иллюстрации.
| Передние колеса снимать не
надо. |
|
 |

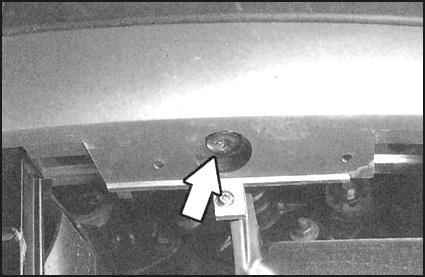

2. Отсоедините сверху и снимите декоративную решетку. |
 |

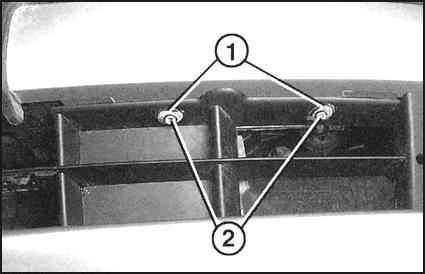

3. Отверните болты крепления Torx T50 бампера к амортизаторам
слева и справа и снимите бампер. |
 |
4. Расстыкуйте штекерное соединение противотуманных
фар и/или отсоедините шланги фароочистителей. Пережмите шланги зажимами,
чтобы жидкость не вытекала.
|
|
|
|
1. Если необходимо, скомплектуйте узел
бампера.
2. Установите горизонтально бампер с помощью ассистента. Состыкуйте
штекерное соединение противотуманных фар и/или соедините шланги
фароочистителей.
3. Вставьте бампер в боковые направляющие и нажмите на него.
4. Выставьте бампер параллельно кузову и закрепите винтами моментом
40 Нм. |
|

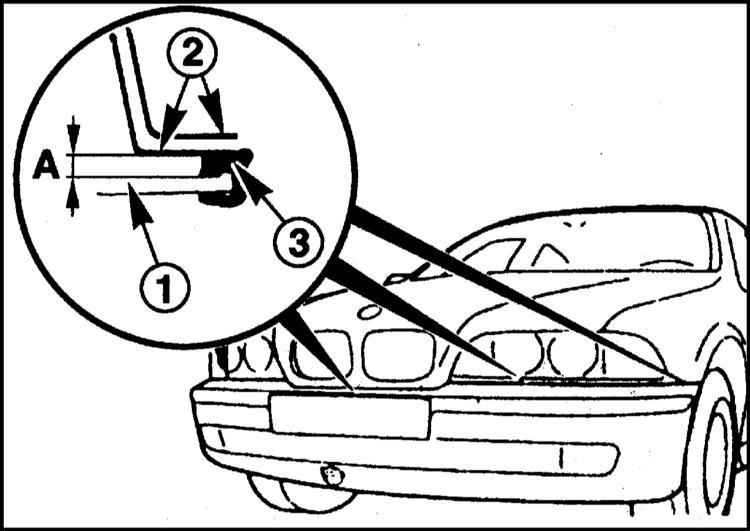

5. Расстояние между бампером и кузовом должно составлять
А = 5 ± 1 мм. |
 |
6. Отрегулируйте высоту бампера поворотом пластмассовых
вставок (5) в амортизаторах. |
 |
7. Поставьте декоративную решетку, вставьте заклепки
и вдавите их заподлицо.
8. Закрепите передний козырек колеса. |
|
|
|
