1.10. Органы управления и приемы эксплуатации

Спецификации

Бензиновые двигатели

316i

неэтилированное, не хуже АИ 95

318i

неэтилированное, не хуже АИ 95

320i

неэтилированное, не хуже АИ 983)

323i

неэтилированное, не хуже АИ 983)

325i

неэтилированное, не хуже АИ 983)

328i

неэтилированное, не хуже АИ 983)

330i

неэтилированное, не хуже АИ 983)

M3

неэтилированное, не хуже АИ 983)

3)Возможна заправка бензином АИ 95 с незначительным снижением мощности двигателя. АИ 91 может применяться только в исключительных случаях.

Дизельные двигатели

Дизельное топливо по DIN EN 590

Цетановое число не менее 49

Не используйте биодизельное топливо (метиловый эфир рапсового масла)

Эксплуатация в зимних условиях

Зимнее дизельное топливо, которое в зависимости от его марки обеспечивает бесперебойную работу двигателя при температуре до -15°С или до -22°С.

Подогрев топливного фильтра

Автомобиль оборудован устройством подогрева топливного фильтра. Благодаря этому топливо, рассчитанное на применение его при температуре до -15°С, можно использовать при температуре приблизительно до -25°С.
Если же при температуре воздуха ниже -25°С топливо стало настолько густым, что двигатель не запускается, достаточно дать автомобилю некоторое время постоять в обогреваемом помещении.
К дизельному топливу не следует подмешивать различные присадки, повышающие его текучесть.
При падении температуры наружного воздуха ниже -9°С к летнему дизтопливу можно добавить керосин (в % от суммарного объема)

От –9 до –15°С

10%

От –15 до –25°С

30%

Ниже –25°С

50%

При падении температуры наружного воздуха ниже -20°С к зимнему дизтопливу добавьте средство уменьшения вязкости или керосин (в % от суммарного объема)

От –20 до –26°С

10%

От –26 до –31°С

30%

Ниже –31°С

50%

Удельный расход топлива, в л/100 км

(В скобках приведены значения для моделей с 4- или 5-ступенчатой АТ)
Городской цикл/Загородный цикл/Смешанный цикл/Содержание СО2 г/км

Модели с задним приводом

316i

11.2(12.8)/5.9(6.7)/7.9(9.0)/188(214)

318i

11.0(12.7)/6.1(6.9)/7.9(9.1)/188(216)

320i

2.5(14.9)/6.8(7.2)/8.9(10.0)/212(238)

323i

12.7(14.9)/6.9(7.2)/9.0(10.0)/215(239)

325i

12.8(13.5)/6.9(7.2)/9.0(9.5)/217(229)

328i

12.5(15.3)/7.0(7.1)/9.1(10.1)/216(241)

330i

12.8(14.0)/6.9(7.0)/9.1(9.6)/218(230)

320d

7.7(9.2)/4.5(5.6)/5.7(6.9)/152(184)

330d

9.2(11.1)/5.3(6.2)/6.7(8.0)/178(213)

Модели с полным приводом

325i

13.2(14.2)/7.5(8.0)/9.6(10.3)/230(247)

330i

13.3(14.4)/7.4(7.8)/9.6(10.3)/229(246)

330d

10.1(12.0)/6.2(6.8)/7.6(8.7)/202(232)

Заправочные емкости

Топливный бак приблизительно

63 л

в том числе резерв

8 л

Резервуар стеклоомывателей приблизительно5.3 л

5.3 л

Тягово-динамические качества

Максимальная скорость/Время разгона до 100 км/ч/Время прохождения 1 км с места/Время разгона от 80 до 120 км/ч

Модели с задним приводом

316i

200(194)/12.4(13.6)/33.6(34.8)/12.2(-)

318i

206(202)/10.4(12.2)/31.0(33.5)/10.2(-)

320i

219(216)/9.9(10.9)/30.7(32.1)/9.7(-)

323i

231(228)/8.0(9.0)/28.9(29.9)/8.4(-)

325i

240(237)/7.2(8.3)/27.6(29.1)/7.7(-)

328i

240(235)/7.0(8.1)/27.0(29.0)/7.5(-)

330i

250(247)/6.5(7.0)/26.7(27.3)/6.9(-)

320d

207(207)/9.9(10.3)/31.2(31.9)/8.7(-)

330d

227(227)/7.8(8.2)/28.6(29.3)/6.9(-)

Модели с полным приводом

325i

234(231)/7.4(8.5)/27.9(29.7)/8.1(-)

330i

247(242)/6.6(7.4)/26.9(27.6)/7.0(-)

330d

224(224)/8.5(8.8)/29.3(30.3)/7.2(-)

Размер шин // Диски колес

316i, 318i, 320d

195/65 R 15 91 V // 6.5 J x 15

320i

205/60 R 15 91 V // 6.5 J x 15

323i

205/55 R 16 91 V // 7 J x 16

325i

205/55 R 16 W // 7 J x 16

328i

225/50 R 16 92 W* // 7 J x 16

330i, 330d

205/50 R17 W // 7J x 17

Запасное колесо

Т 125/90 R 15 96 M // 3.5B x 15

*) применение снежных цепей для шин указанных размеров не допускается

Давление воздуха в шинах передних колес//задних колес, бар

Половинная загрузка

316i, 318i, 320d

1.8//2.2

320i

2.0//2.4

323i, 325i, 328i

2.2//2.6

Полная загрузка

316i, 318i, 320d

2.2//2.7

320i

2.4//2.9

323i

2.6//3.1

325i, 328i

2.7//3.2

Запасное колесо

4.2

Величины номинального давления воздуха для всех устанавливаемых на заводе размеров нормальных шин (летних шин, всесезонных шин) указаны на наклейке на стойке двери водителя.

Весовые данные, кГ(в скобках - значения для моделей с АТ)

Максимально допустимая полная масса//Масса снаряженного автомобиля

316i

1785(1820)//1360(1395)

318i

1785(1820)//1360(1395)

320i

1865(1900)//1440(1475)

323i

1870(1910)//1445(1485)

325i

1910(1945)//1485(1520)

328i

1895(1930)//1470(1505)

330i

1930(1965)//1505(1540)

320d

1875(1900)//1450(1475)

330d

2020(2035)//1595(1610)

Масса снаряженного автомобиля включает массу водителя (68 кг), багажа (7 кг) и всех эксплуатационных жидкостей (топливный бак заполнен на 90%).

Максимально допустимая нагрузка на переднюю ось//на заднюю ось

316i

860//1005

318i

860//1005

320i

900//1045

323i

905//1050

325i

930//1050

328i

910//1065

330i

935//1075

320d

880//1035

330d

1000//1100

Максимально допустимая нагрузка на крышу

75

Максимально допустимая нагрузка на фаркоп прицепа

75

Масса прицепа, кГ

Прицеп, не оборудованный тормозами

316i

670(670)

318i

680(680)

320i, 323i, 325i, 320d

720(720)

328i, 330i

730(730)

330d

750(750)

Прицеп, оборудованный тормозами1)

На уклонах

до 12% / до 8%

316i

1250(1400) / 1600(1600)

318i

1400(1500) / 1500(1500)

320i, 323i, 325i, 320d

1600(1600) / 1700(1700)

328i, 330i

1700(1700) / 1800(1800)

330d

1800(1800) / 1800(1800)

Основные размеры, мм

Длина

4471

Ширина

1739

Высота снаряженного автомобиля

1415

База колес

2725

Колея

Спереди

325i, 328i, 330i и 330d

1471

остальные

1481

Сзади

325i, 328i, 330i и 330d

1483

остальные

1493

Вместимость багажника при загрузке параллелепипедами размерами 200 x 100 x 50, л

440

Минимальный диаметр разворота, м

10.5

Усилия затягивания резьбовых соединений

Свечи зажигания

25 Н•м

Болты крепления колес

100 Н•м

* Звездочкой в данной Главе помечены элементы оборудования или комплектации, устанавливаемые в качестве дополнительного оборудования или на экспортные модели.

# Этим значком в данной Главе помечены функции, регулировка которых может заноситься в память индивидуальных настроек оборудования (Car Memory) и ключа (Key Memory).

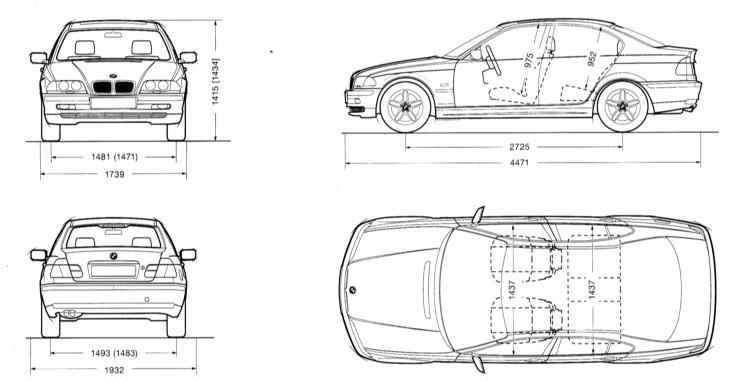

Основные размеры автомобиля

Значения в круглых скобках ( ) относятся к моделям 325i, 328i, 330i и 330d. Значения в квадратных скобках [ ] к моделям с полным приводом
