4. Системы охлаждения, отопления

Спецификации

Общие параметры

Объем охлаждающей жидкости См. Главу Настройки и текущее обслуживание
Усилие натяжения приводного ремня См. Главу Настройки и текущее обслуживание и Органы управления и приемы эксплуатации
Расчетное давление крышки радиатора, кГс/см 2 0.1 ÷ 1.3
Температура полного открывания термостата, °С 91
Усилия затягивания резьбовых соединений Н•м
Болты крышки кожуха термостата 11.8
Болты крепления водяного насоса к блоку 11.8

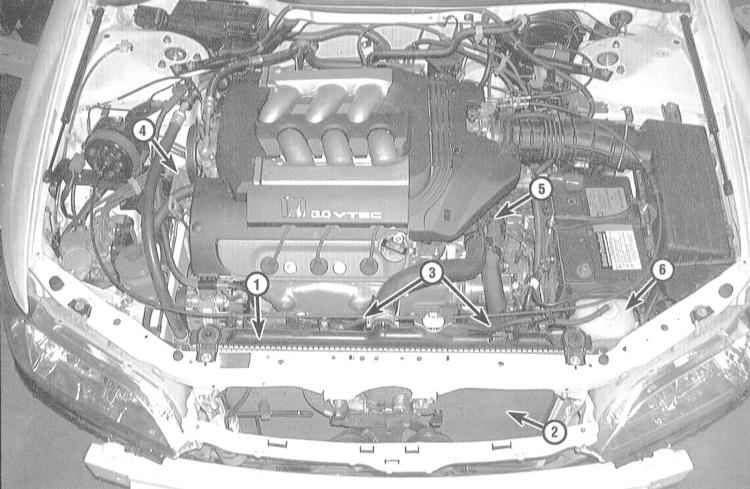

Расположение компонентов систем охлаждения, отопления и кондиционирования воздуха в двигательном отсеке автомобиля (показан двигатель V6, для 4-цилиндровых моделей схема расположения компонентов аналогична)

1 — Радиатор
2 — Конденсатор
3 — Вентиляторы систем охлаждения и кондиционирования воздуха

4 — Водяной насос
5 — Термостат
6 — Расширительный бачок

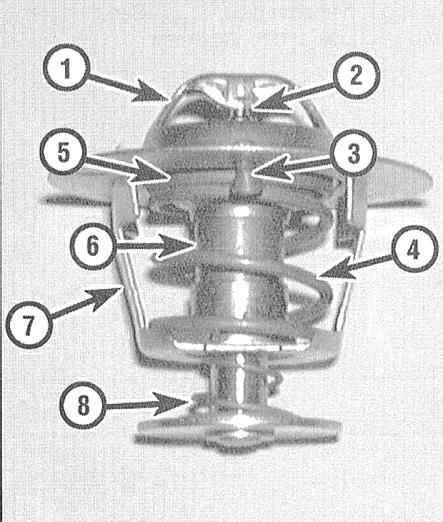

Компоненты термостата

1 — Фланец
2 — Поршень
3 — Клапан прокачки
4 — Главная винтовая пружина

5 — Вторичная винтовая пружина
6 — Рама
7 — Основной клапан
8 — Седло клапана

Система охлаждения двигателя

Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос роторного типа закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке и направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов.

Воскозаполненный термостат контролирует рабочую температуру двигателя в процессе его разогрева. В первые минуты после запуска холодного двигателя термостат остается закрытым, предотвращая тем самым циркуляцию охлаждающей жидкости через радиатор. Когда температура двигателя достигает нормального рабочего значения, клапан термостата открывается, подключая к контуру охлаждения радиатор, обеспечивающий максимальную интенсивность теплоотвода от рабочего тела (охлаждающей жидкости).

Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.

Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка, который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.

Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, так как в ней исключены какие-либо функциональные потери охлаждающей жидкости.

Система отопления

Основными компонентами системы отопления салона являются электрический вентилятор и теплообменник, расположенные в коробчатом кожухе отопителя. Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.

Система кондиционирования воздуха

В состав системы входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор и ресивер-осушитель, оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями.

Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора).
