17.6. Установка манометров для измерения давления

При подсоединении шлангов переходников манометров убедитесь, что соблюдены все меры предосторожности.

ПОРЯДОК ВЫПОЛНЕНИЯ

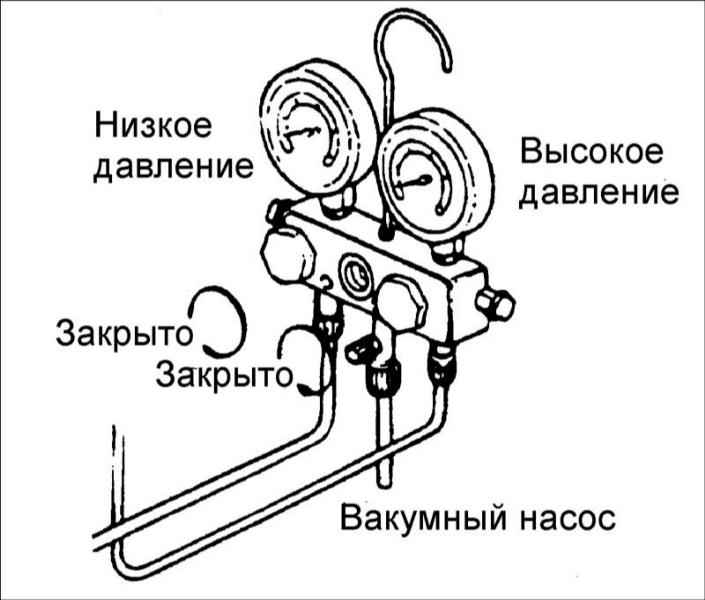

Закройте оба клапана на магистрали.

Подсоедините адаптеры манометров к соответствующим портам. Соедините шланг низкого давления с портом обслуживания низкого давления, и шланг высокого давления к порту обслуживания высокого давления. Вручную затяните гайки крепления шлангов адаптеров.
