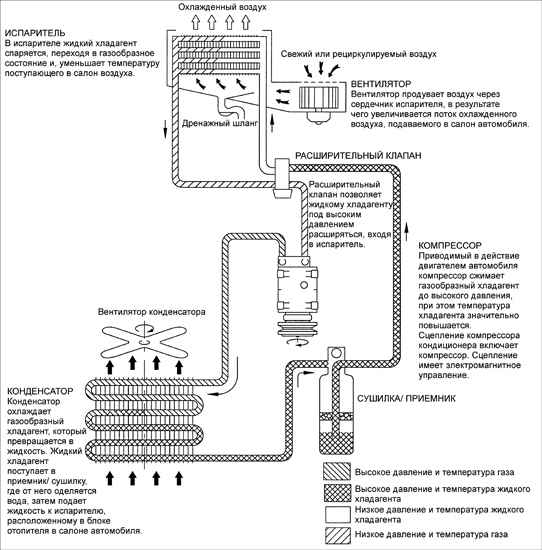

15.2. Контур системы кондиционирования воздуха

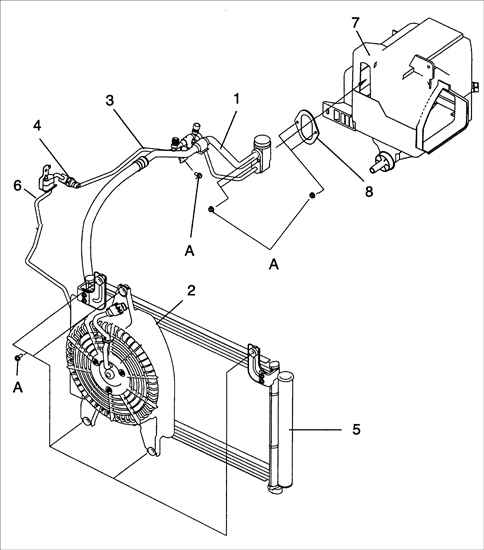

Расположение элементов системы кондиционирования воздуха на автомобиле
1 – всасывающая трубка;
2 – вентилятор конденсатора;
3 – трубка;
4 – датчик двойного давления;
|
5 – приемник/ сушилка;
6 – более холодная труба;
7 – испаритель;
8 – крышка испарителя. |

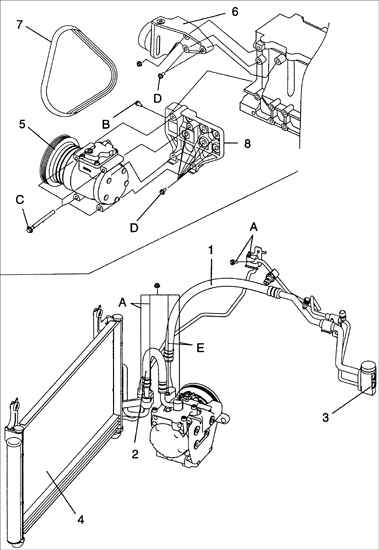

Элементы системы кондиционирования воздуха
1 – всасывающая трубка;
2 – шланг разрядки;
3 – шланг расширения;
4 – конденсатор;
5 – компрессор кондиционера;
6 – направляющий шкив;
7 – ремень привода компрессора кондиционера;
|
8 – кронштейн компрессора кондиционера;
А – гайки, 18–23 Н•м;
В – болт, 16–32 Н•м;
С – болт, 24–36 Н•м;
D – гайка, 32–48 Н•м;
Е – гайка, 24–32 Н•м.
|

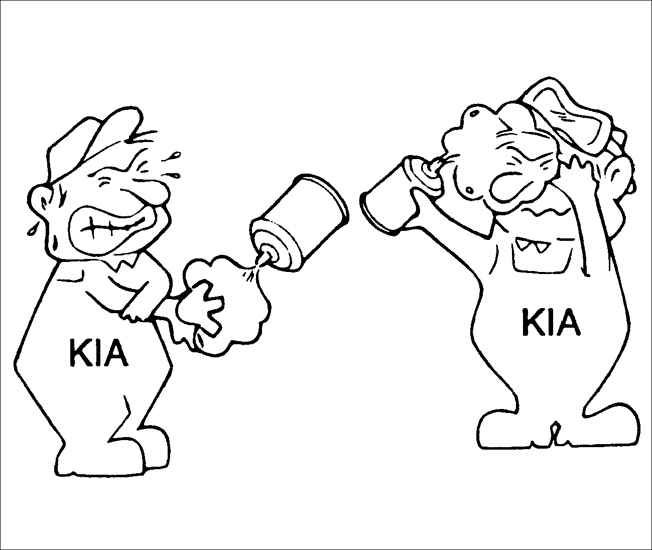

Инструкция по применению хладагента
|
|
Жидкий хладагент R–134a с высоким содержанием
летучих веществ. Попадание его на кожу может закончиться обморожением, поэтому
при работе с хладагентом необходимо одевать защитные перчатки. |
В качестве стандартных мер защиты при работе с хладагентом необходимо использовать
очки для защиты глаз. При попадании хладагента на одежду или защитные средства,
немедленно промойте пораженное место большим количеством воды.
Жидкий хладагент R-134a хранится в контейнерах (баллонах). Храните баллон с
хладагентом при температуре не более 52°C.
Для проверки герметичности системы кондиционирования используйте электронный
датчик. Имейте в виду, что хладагент R-134a после контакта с пламенем разлагается
с выделением очень ядовитого газа.
Используйте только рекомендованное масло для смазки элементов системы кондиционирования
воздуха, так как в противном случае система может выйти из строя.
Смазка PAG интенсивно поглощает влагу из атмосферного воздуха, поэтому необходимо
соблюдать следующие предосторожности:
– при разъединении компонентов системы кондиционирования воздуха, немедленно
закройте соединения соответствующими крышками для исключения попадания влаги
в систему;
– при установке новых компонентов системы кондиционирования воздуха снимайте
с них защитные крышки непосредственно перед их установкой;
– подсоединяйте трубки и шланги системы кондиционирования воздуха как можно
быстрее, чтобы уменьшить попадание в систему влаги;
– используйте смазку для системы кондиционирования воздуха только из герметичного
контейнера.
Если произошла случайная разрядка системы кондиционирования воздуха, перед обслуживанием
системы проветрите рабочее место.
|
