13.3. Оборудование салонаПанель приборов - общая информация, снятие и установка компонентов
Общая информация
Панель приборов изготовлена из пластмассы и оснащена металлической усиливающей рамой. Панель состоит из трех основных секций: левой, центральной и правой.

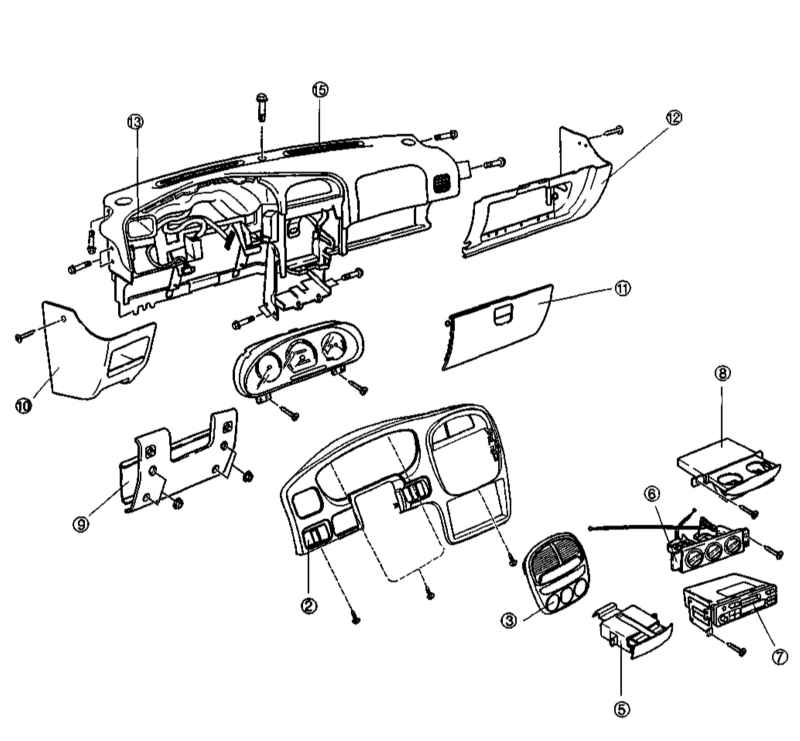

Конструкция панели приборов (нижняя крышка снята)
В левой секции панели установлена комбинация приборов с защитным козырьком, а также несколько переключателей (см. Раздел
Органы управления и оборудование салона в Главе
Органы управления и приемы эксплуатации). Слева от рулевой колонки помещается также монтажный блок предохранителей. Снизу, левее рулевой колонки установлена панель коленного упора, в которую, при соответствующей комплектации встраивается также модуль коленной подушки безопасности.
В состав центральной секции входят панель управления функционированием систем отопления/вентиляции/кондиционирования воздуха, радиоприемник, прикуриватель и передняя пепельница.
В правой секции находится вещевой ящик и, при соответствующей комплектации, - пассажирская подушка безопасности.
Снятие и установка компонентов
|
|
- Отсоедините отрицательный провод от батареи.
|
|
Панель отделки
|
|
- Отсоедините соответствующую электропроводку и снимите консольную панель.
|

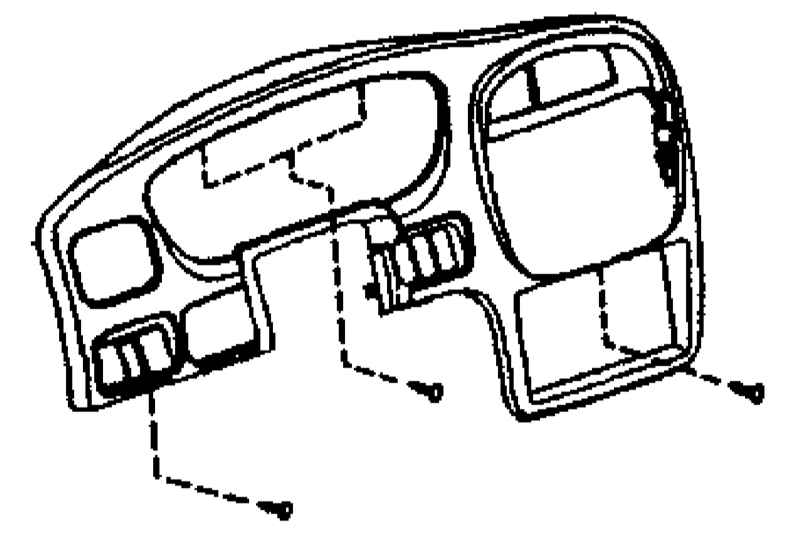

- Выверните крепежные винты и снимите отделочную панель, - не забудьте отсоединить электропроводку от соответствующих выключателей.
|
- Установка производится в обратном порядке.
|
|
Комбинация приборов
|
|
- Снимите отделочную панель.
|

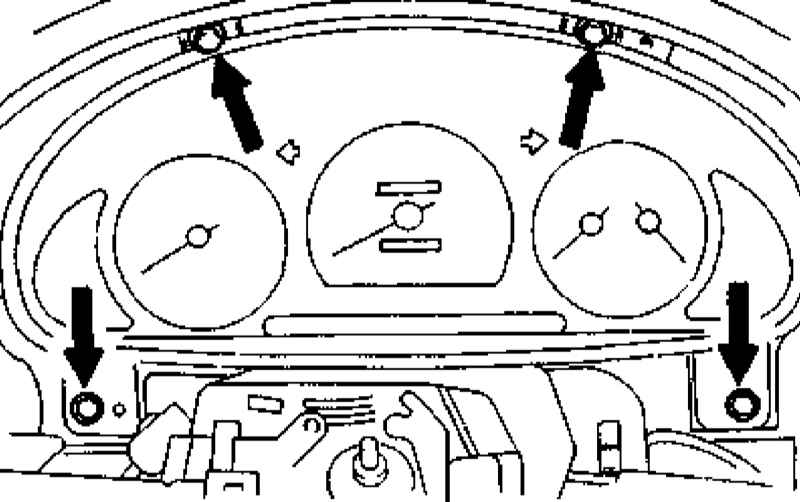

- Выверните четыре крепежных винта и высвободите комбинацию из панели приборов.
|
- Отсоедините электропроводку от измерителей и снимите комбинацию приборов.
- Установка производится в обратном порядке.
|
|
Коленный упор
|
|

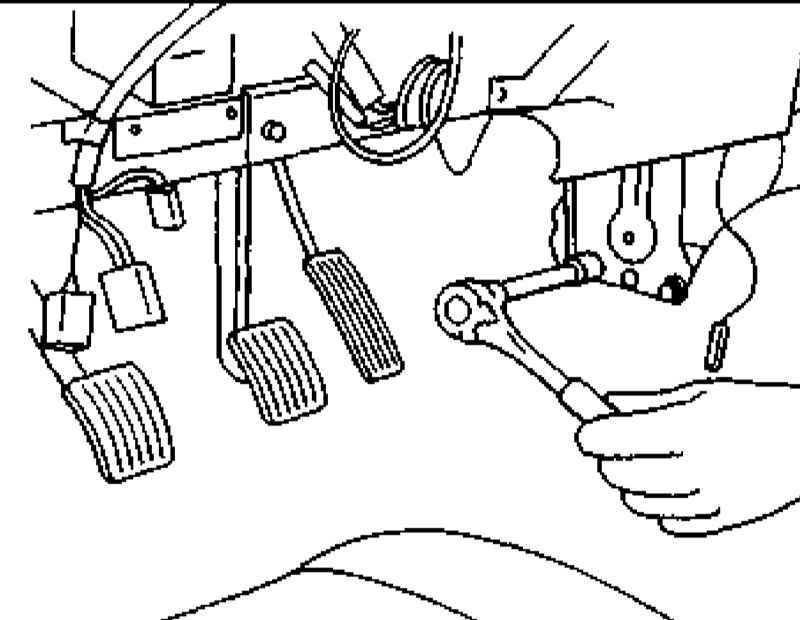

- Выверните крепежные винты и снимите коленный упор.
- Установка производится в обратном порядке.
|
|
Нижняя крышка
|
|
|

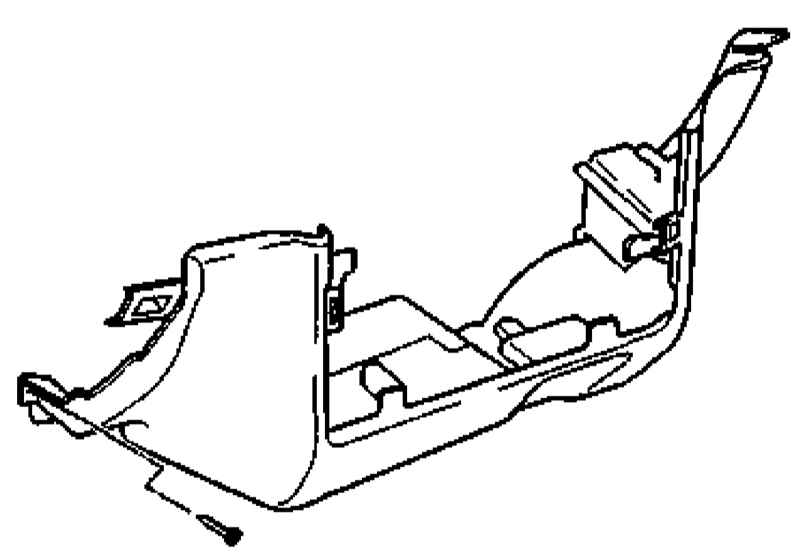

- Выверните крепежные винты и снимите нижнюю крышку панели приборов.
|
- Установка производится в обратном порядке.
|
|
Вещевой ящик
|
|
|

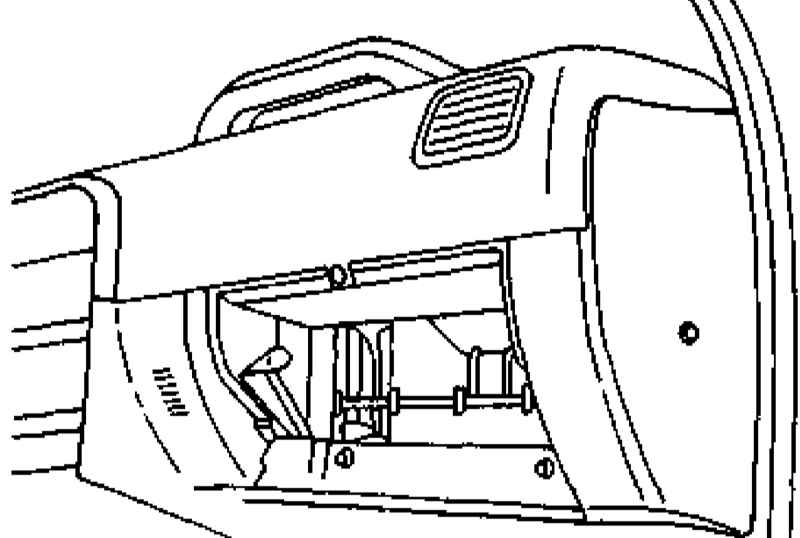

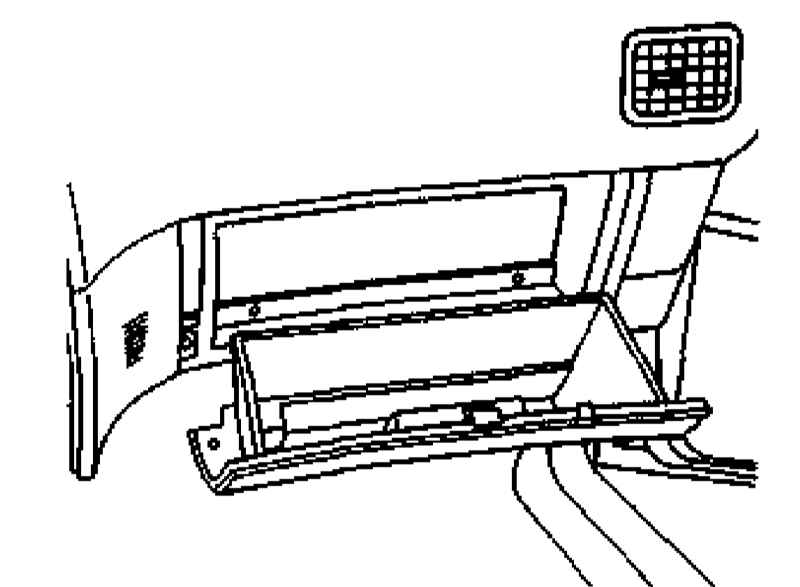

- Выверните крепежные винты и извлеките сборку вещевого ящика из панели приборов.
|
- Установка производится в обратном порядке.
|
|
Рукоятка привода отпускания защелки замка капота
|
|
|
- Выверните крепежный винт и снимите рукоятку (1).
|
- В случае необходимости отпустите гайку фиксации приводного троса.
- Установка производится в обратном порядке.
|
|

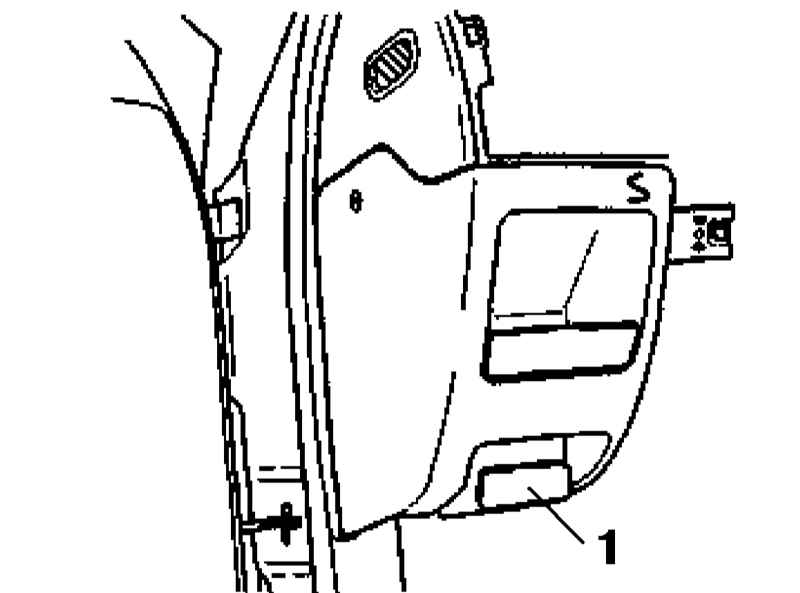

Панели отделки передних стоек
|
|
|

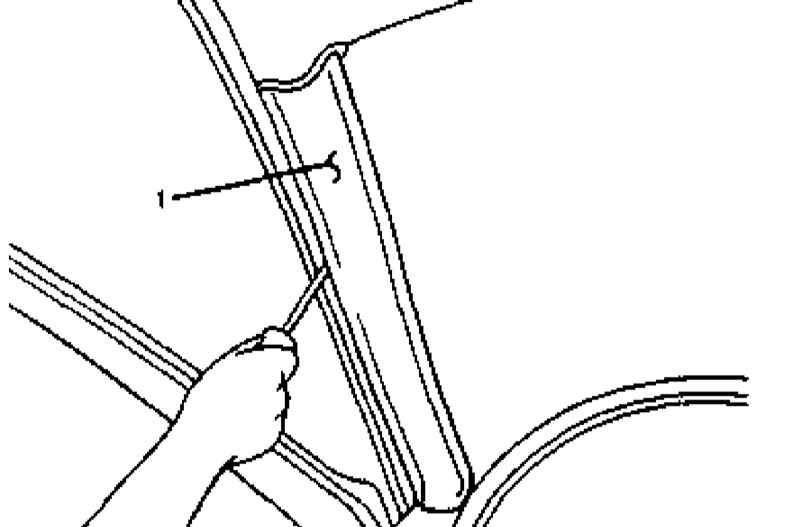

- Поддевая подходящим инструментом, снимите панели отделки передних стоек.
|
- Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.
|
|
Левая крышка
|
|
- Выверните крепежные винты и снимите левую крышку панели приборов.
- Установка производится в обратном порядке.
|
|
Правая крышка
|
|
- Снимите вещевой ящик.
|
- Выверните пять крепежных винтов и снимите правую крышку панели приборов.
|
- Установка производится в обратном порядке.
|
|
Радиоприемник
|
|
- Удостоверьтесь, что батарея отключена.
|
- Выверните четыре крепежных винта и высвободите сборку радиоприемника из панели приборов.
|

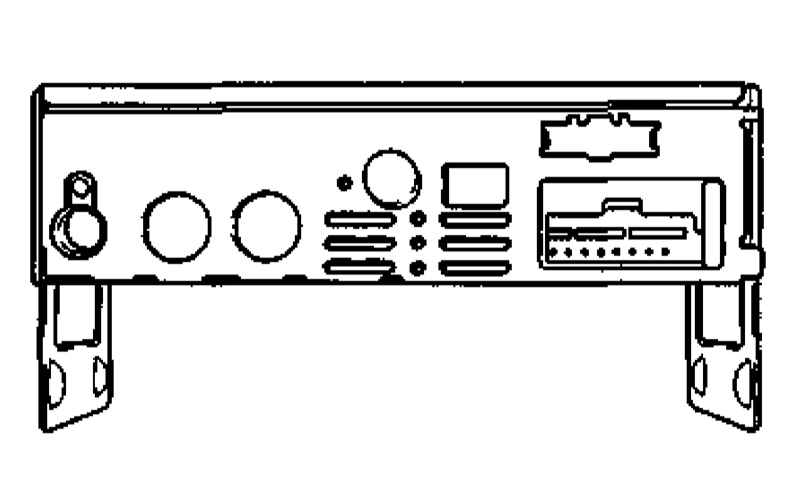

- Отсоедините электропроводку и антенный кабель и окончательно снимите радиоприемник с панели приборов.
- Установка производится в обратном порядке.
|
|

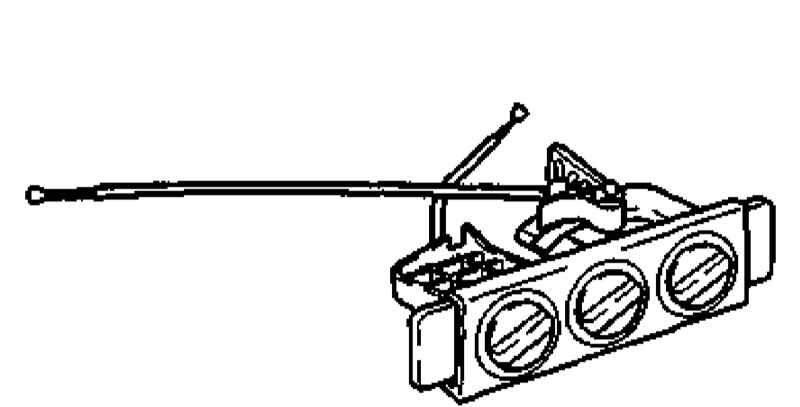

Панель управления функционированием систем отопления, вентиляции и кондиционирования воздуха
|
|
- Удостоверьтесь, что батарея отключена.
- Снимите панель отделки.
|
- Выверните четыре крепежных винта и высвободите сборку переключателей управления функционированием систем отопления, вентиляции и К/В из панели приборов.
|
- Отсоедините подведенную к задней части панели переключателей электропроводку.
- Снимите вещевой ящик.
- Аккуратно отпуская пластмассовые фиксаторы, отсоедините от управляющих переключателей приводные тросы.
- Окончательно снимите сборку управляющих переключателей.
- Установка производится в обратном порядке.
|
|

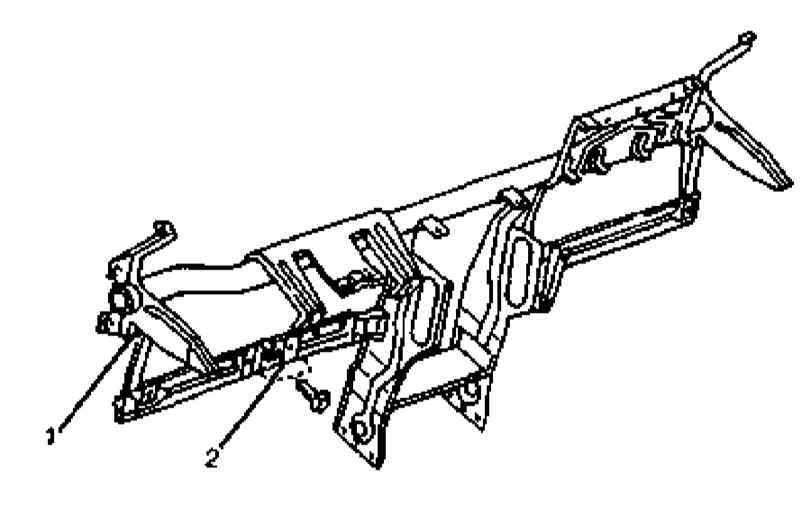

Т-образная рама
|
|
- Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
- Снимите левую крышку панели приборов.
|
- Выверните два крепежных винта, расположенных слева и справа под рулевой колонкой и снимите Т-образную раму, - рулевая колонка должна опуститься.
|
- Установка производится в обратном порядке.
|
|
Тело панели приборов
|
|
- Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
- Снимите заднюю секцию центральной консоли (см. Раздел
Снятие и установка центральной консоли).
- Снимите переднюю секцию центральной консоли (см. Раздел
Снятие и установка центральной консоли).
- Снимите сборку коленного упора.
- Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
- Снимите расположенный слева под панелью приборов опорный кронштейн монтажного блока реле.
- Снимите рукоятку привода отпускания защелки замка капота.
- Снимите панели отделки передних стоек.
- Снимите левую крышку панели приборов.
|

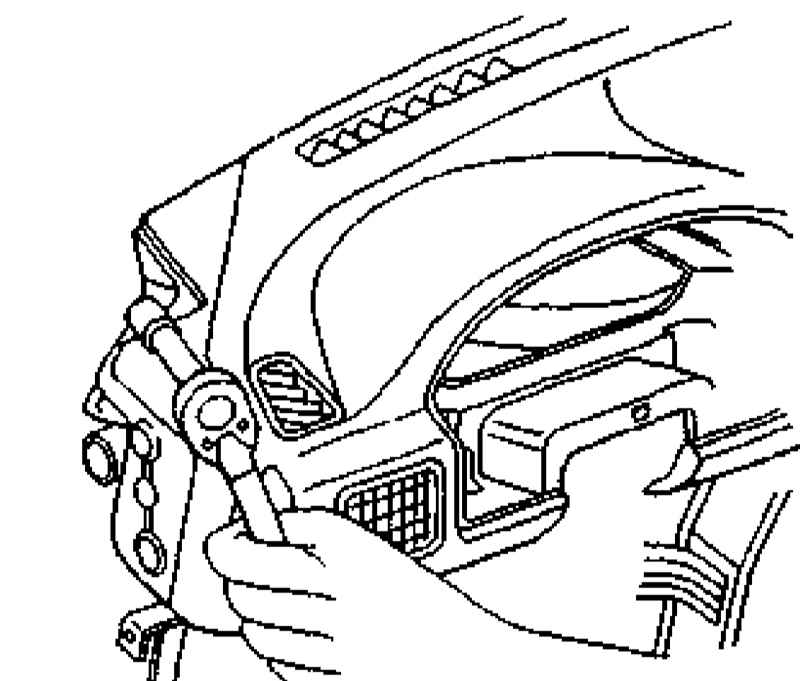

- Выверните два крепежных болта слева на Т-образной раме.
|
|

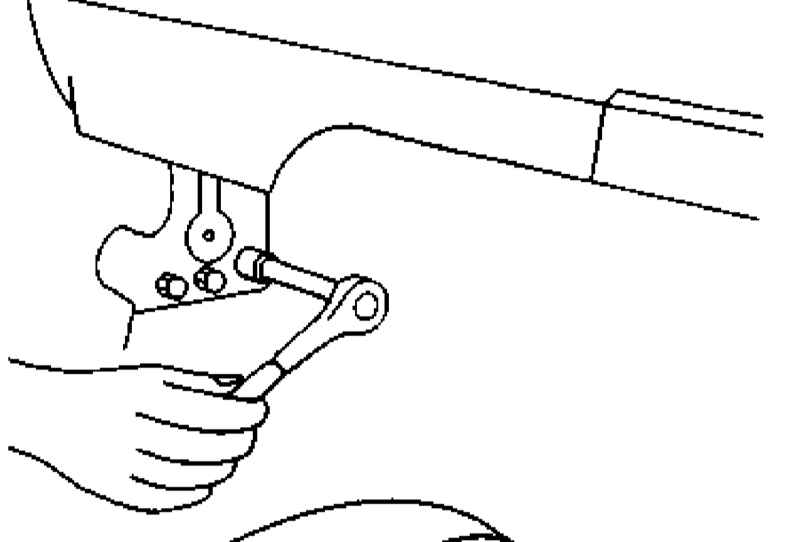

- Выверните три левых болты крепления тела панели приборов.
|
- Снимите переднюю пепельницу.
- Снимите панель отделки.
- Снимите панель переключателей управления функционированием систем отопления, вентиляции и К/В.
- Снимите вещевой ящик.
- Снимите правую крышку панели приборов.
|

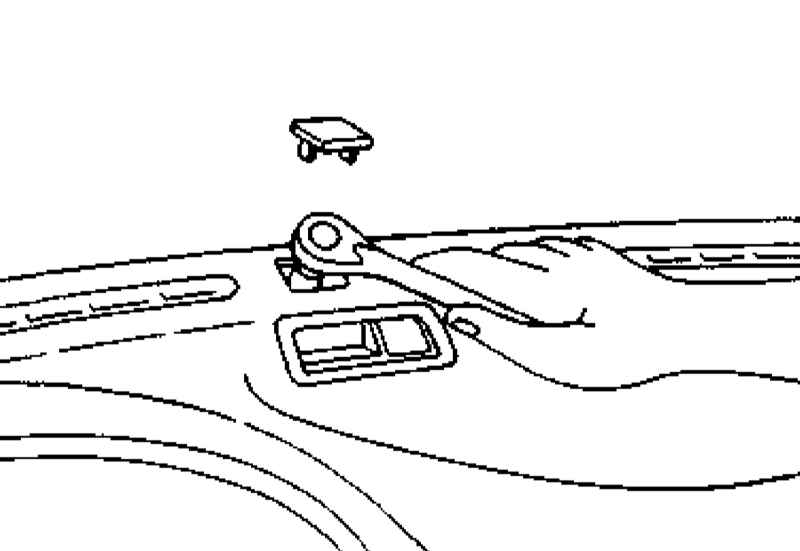

- Снимите декоративную крышку и выверните центральный крепежный болт.
|
|
- Выверните два крепежных болта справа на Т-образной раме.
|
|

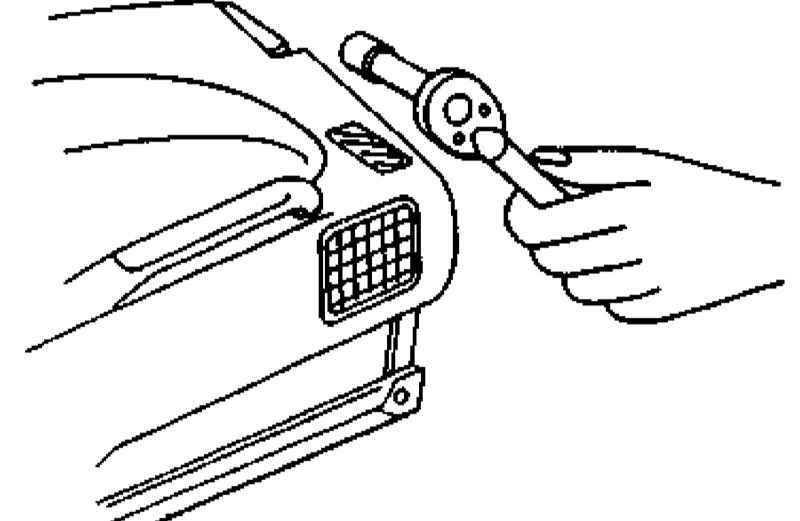

- Выверните три правых болта крепления тела панели приборов.
|
|

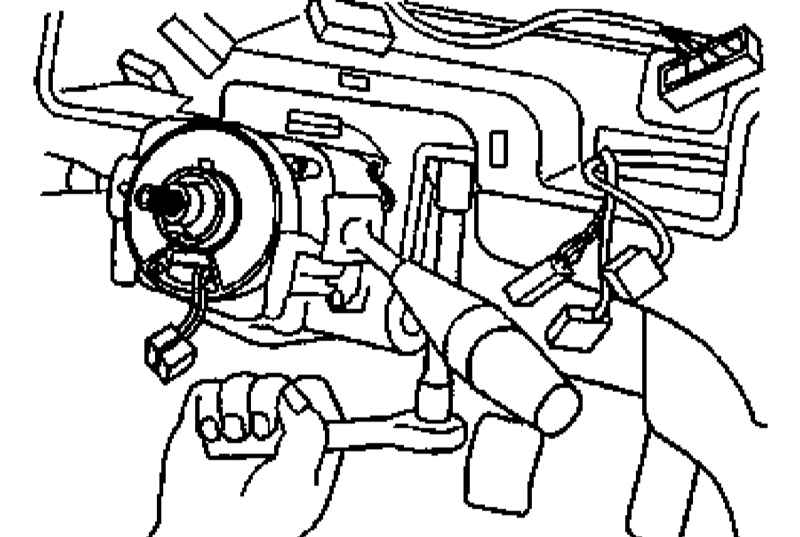

- Выверните два крепежных болта по обе стороны рулевой колонки и опустите последнюю на уровень пола автомобиля.
|
|

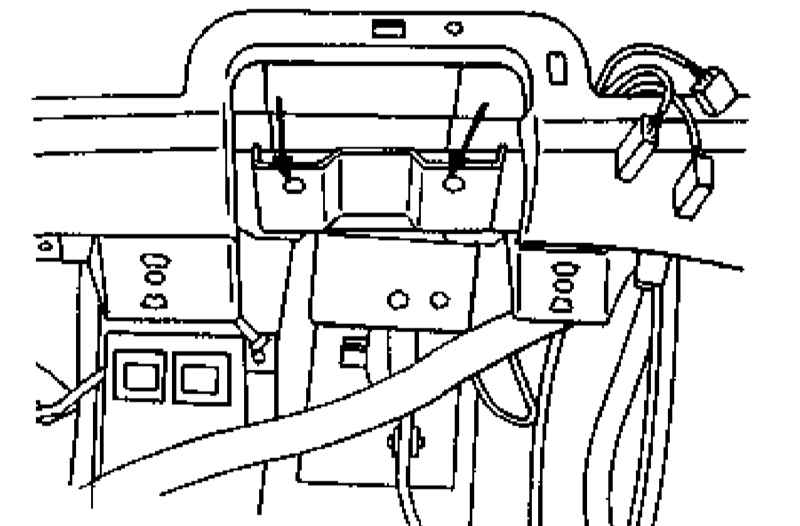

- Выверните два крепежных болта, расположенных позади упомянутых в предыдущем параграфе, доступ к которым открывается после опускания рулевой колонки.
|
- Рассоедините контактные разъемы всей мешающей выполнению процедуры электропроводки..
- Снимите тело панели приборов.
- Установка производится в обратном порядке.
|
|
|
