14. Бортовое электрооборудованиеСпецификации

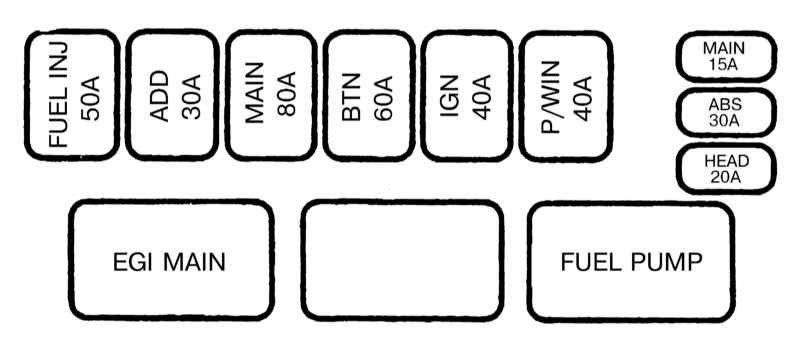

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 1, бензиновые модели
| FUEL INJ
|
Система впрыска топлива
|
| ADD
|
Вентилятор К/В
|
| EGI MAIN (80 A)
|
Главное реле (зажигание)
|
| BTN
|
Лампы стоп-сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации
|
| IGN
|
Зажигание
|
| P/WIN
|
Электростеклоподъемники
|
| MAIN
|
Топливный насос, реле топливного насоса, инжекторы, главное реле
|
| FUEL PUMP (80 А)
|
Главное реле (топливный насос, инжекторы)
|
| ABS
|
Система антиблокировки тормозов
|
| HEAD
|
Фары
|

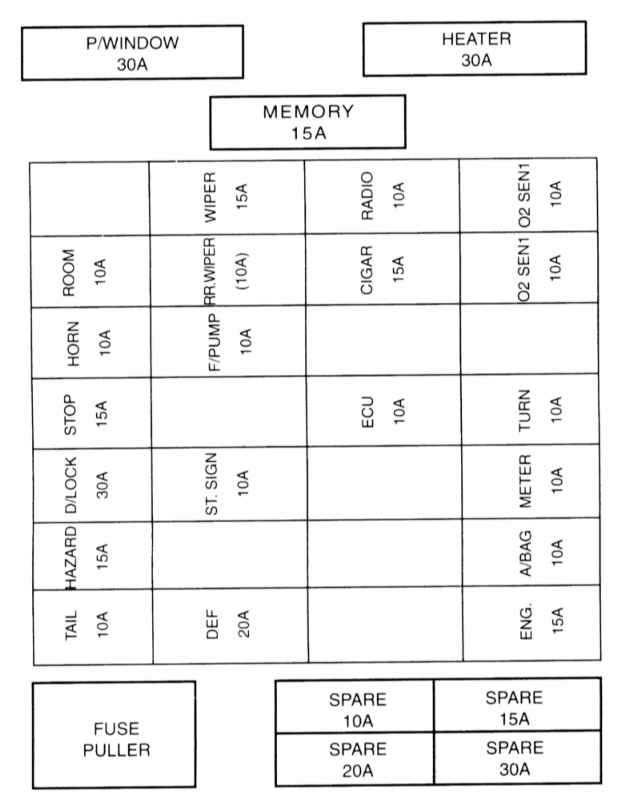

Схема расположения предохранителей в салонном монтажном блоке, - вариант 1, бензиновые модели
| P/WINDOW
|
Электростеклоподъемники
|
| HEATER
|
Вентилятор отопителя
|
| MEMORY
|
Память
|
| TAIL
|
Габаритные/парковочные огни, подсветка радио
|
| HAZARD
|
Указатели поворотов, аварийная сигнализация
|
| D/LOCK
|
Автоматическая блокировка дверей
|
| STOP
|
Стоп-сигналы
|
| HORN
|
Клаксон
|
| ROOM
|
Внутренние осветительные приборы
|
| DEF
|
Обогрев заднего стекла
|
| ST.SIGN
|
Боковые повторители указателей поворотов
|
| F/PUMP
|
Топливный насос
|
| RR.WIPER
|
К/В, задний стеклоочиститель
|
| WIPER
|
Передние стеклоочистители
|
| ECU
|
Модуль управления двигателем (ECM)
|
| CIGAR
|
Прикуриватель
|
| RADIO
|
Аудиосистема, бортовой хронометр
|
| ENG
|
Двигатель
|
| A/BAG
|
Подушки безопасности (SRS)
|
| METER
|
Комбинация приборов, огни заднего хода
|
| TURN
|
Сборки осветительных приборов
|
| O2 SEN1
|
Докаталитический лямбда-зонд
|
| O2 SEN2
|
Посткаталитический лямбда-зонд
|
| SPARE
|
Запасные
|
| FUSE PULLER
|
Приспособление для извлечения предохранителей
|

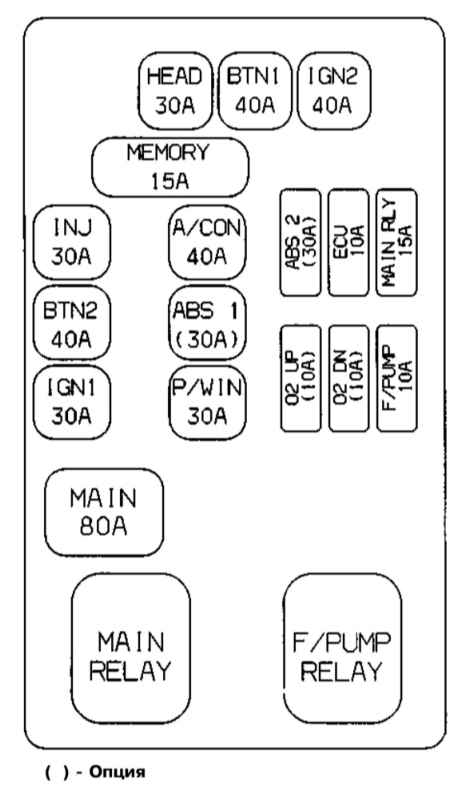

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 2, бензиновые модели
В дополнение к перечисленным в варианте 1:
| INJ
|
Система впрыска топлива
|
| A/CON
|
Кондиционер воздуха
|
| MAIN RLY
|
Главное реле (зажигание)
|
| O2 UP
|
Докаталитический лямбда-зонд
|
| O2 DN
|
Посткаталитический лямбда-зонд
|

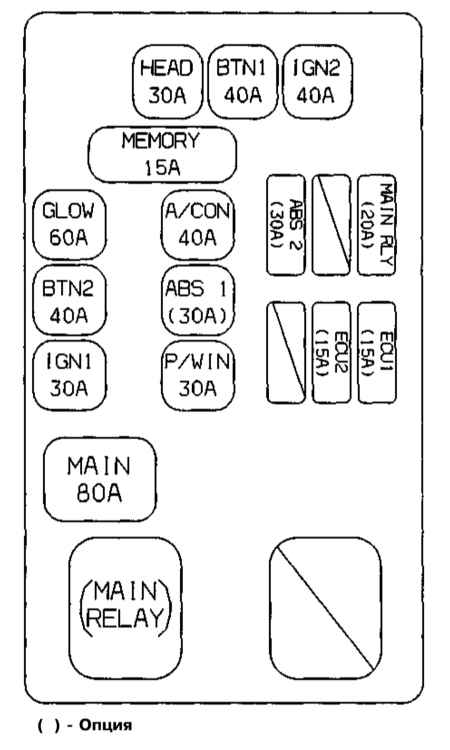

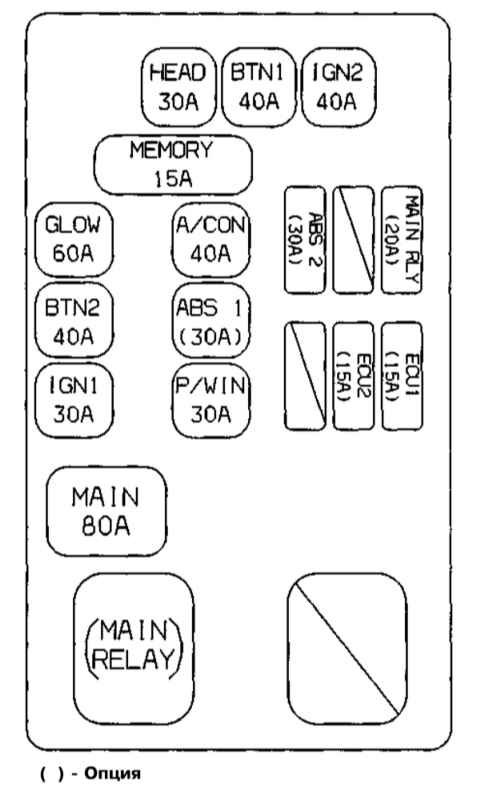

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 2, дизельные модели
В отличие от перечисленных для бензинового двигателя:
| IGN
|
Воспламенение
|
| GLOW
|
Накаливание
|

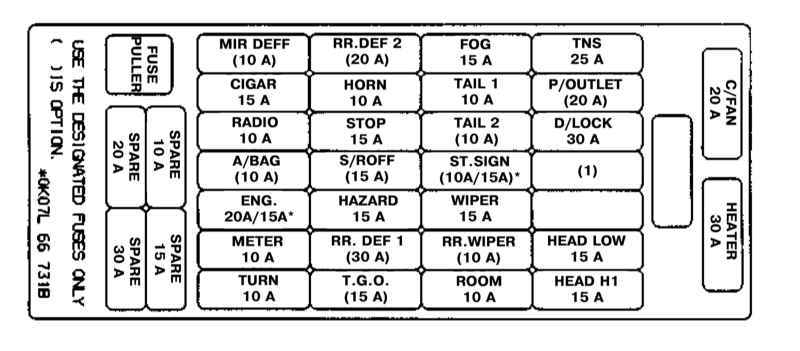

Схема расположения предохранителей в салонном монтажном блоке, - вариант 2, бензиновые и дизельные модели
( ) — Опция
В дополнение к
перечисленным в варианте 1:
| MIR DEF
|
Обогрев дверных зеркал
|
| RR.DEF
|
Обогрев заднего стекла
|
| FOG
|
Противотуманные фары
|
| TNS
|
Выключатель наружных осветительных приборов
|
| P/OUTLET
|
Сведения отсутствуют
|
| S/ROOF
|
Верхний люк
|
| HEAD LOW
|
Ближний свет фар
|
| T.G.O.
|
Сведения отсутствуют
|
| HEAD HI
|
Дальний свет фар
|
| C/FAN
|
Вентилятор системы охлаждения
|
| (1) Бензиновые модели
|
OBD-II Система бортовой самодиагностики второго поколения
|
| Дизельные модели
|
ECU Модуль управления двигателем
|
| * Бензиновые модели/Дизельные модели
|
Монтажные блоки предохранителей/реле
Показаны два варианта схем расположения предохранителей и реле в монтажных блоках в двигательном отсеке и в салоне автомобиля с указанием назначения элементов
Лампы накаливания
Европейские модели
|
Назначение
|
Мощность, Вт
|
| Фары
|
60/55
|
| Противотуманные фары
|
55
|
| Передние габаритные огни
|
5
|
| Передние указатели поворотов
|
21
|
| Боковые повторители указателей поворотов
|
5
|
| Задние указатели поворотов
|
21
|
| Стоп-сигналы/задние габаритные огни
|
21/5
|
| Огни заднего хода
|
21
|
| Задние туманные фонари
|
21
|
| Стоп-сигнал верхнего уровня
|
21
|
| Подсветка номерного знака
|
5
|
| Салонный светильник
|
10
|
Американские модели
|
Назначение
|
Мощность, Вт
|
Обозначение
|
|
Лампы наружных осветительных приборов
|
| Фары
|
60/55
|
HB2
|
| Передние габаритные/парковочные огни
|
27/8
|
1157 NA
|
| Передние указатели поворотов
|
27/8
|
1157 NA
|
| Задние указатели поворотов
|
27
|
1156 NA
|
| Задние габаритные огни
|
27/8
|
1157
|
| Стоп-сигналы
|
27/8
|
1157
|
| Стоп-сигнал верхнего уровня
|
27
|
1156
|
| Огни заднего хода
|
27
|
1156
|
| Подсветка номерного знака
|
5
|
168
|
|
Лампы внутренних осветительных приборов
|
| Салонный светильник
|
10
|
12584
|
| Освещение багажного отделения
|
5
|
DE3175
|
Частота срабатывания прерывателя указателей
поворотов/аварийной сигнализации,
циклов/мин
|
70 ÷ 100
|
Комбинация приборов
Спидометр
Предельная допустимая погрешность показаний
(в сравнении с данными, полученными
по подключенному к DLC сканеру)
|
8%
|
Тахометр
Допустимая погрешность показаний тахометра (в сравнении с данными, полученными по подключенному к DLC сканеру), бензин/дизель.
|
Показание, об/мин
|
750/1000
|
6000/4000
|
Тип двигателя
|
|
% при 20°С
|
6
-12
|
±4
|
Бензин
|
|
% при -20°С ~ 60°С
|
6
-15
|
±7
|
|
% при 20°С
|
6
-12
|
±4.5
|
Дизель
|
|
% при -20°С ~ 60°С
|
6
-15
|
±7.5
|
Измеритель запаса топлива
|
Сопротивление, Ом
|
| Е
|
95
|
| 1./2
|
32.5
|
| F
|
7
|
Измеритель температуры охлаждающей жидкости
|
Сопротивление, Ом
|
| С
|
180.5
|
| 1/2
|
48.7 ÷ 27.4
|
| Н
|
15.9
|
Иммобилайзер
Список кодов неисправностей (DTC)
|
DTC
|
Причина отказа
|
Возможный источник
|
Состояние контро-льной лампы MIL
|
Рекоменда-
ции по испра-
влению
|
| Р1611
|
Нарушение коммуникации VIM с ECM (с превы-шением допустимой длительности задержки)
|
Поврежден жгут электропроводки, либо нарушено качество контактного соединения
|
Вкл
|
Отремонтируйте/
замените косу;
Очистите память процессора
|
| Р1612
|
Ошибка передачи контрольной суммы ICU
|
Неисправен ICU
|
Замените модуль;
Очистите память процессора
|
| Р1613
|
|
Неисправен ICU
|
Замените модуль;
Очистите память процессора
|
| Р1614
|
|
Неисправен ECM
|
Замените модуль;
Очистите память процессора
|
Система дополнительной безопасности (SRS)
Список кодов неисправностей (DTC)
|
DTC
|
Исто-
чник
нару-
шения
|
Возмо-
жная
при-
чина
|
Код,
высве-
чива
-емый контро-льной лампой
|
Состояние SRS
|
Рекоменда-
ции по исправле-
нию
|
| 00
|
Имело место срабаты-
вание подушек безопа-
сности
|
В ADU сохранены данные о направлен-
ной перегрузке
|
Вкл
|
Функциони-
рует
|
Замените ADU
|
| 10
|
Недоста-
точен уровень напря-
жения питания воспла-
менения
|
Напряже-
ние упало ниже 9 В
|
3
|
Функциони-
рует
|
Отремонти-руйте, либо замените электро-
проводку
|
| 11
|
Чрезмерен уровень напря-
жения питания воспла-
менения
|
Напряже-
ние превышает 16 В
|
3
|
Функциони-
рует
|
Отремонти-руйте, либо замените электро-
проводку
|
| 31
|
Неисправен ADU
|
Внутрен-
няя неиспра-
вность
|
1
|
Функциони-
рование возможно, в зависимости от тяжести нарушения
|
Замените ADU
|
| 37
|
Нарушено качество подклю-
чения ADU
|
Поврежден контактный разъем
|
1
|
Функциониро-вание возможно, в зависимости от тяжести нарушения
|
Проверьте надежность фиксации разъема, в случае необходи-
мости замените жгут электро-проводки
|
| 42
|
Короткое на массу замыкание в цепи контрольной лампы
|
Повреждена лампа или ее электро-
проводка
|
—
|
Функциони-
рует
|
Замените лампу, либо отремонти-руйте/
замените электро-
проводку
|
| 44
|
Замыкание на в цепи контрольной лампы
|
Повреждена лампа или ее электро-
проводка
|
—
|
Функциони-
рует
|
Замените лампу, либо отремонти-руйте/
замените электро-
проводку
|
| 57
|
Короткое замыкание на массу в цепи модуля пассажи-
рской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его
электро-
проводка
|
7
|
Води-
тельская подушка: функциони-
рует;
Пассажи-
рская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 58
|
Короткое замыкание на в цепи модуля пассажи-
рской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
7
|
Води-
тельская подушка: функциони-
рует;
Пассажи-
рская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 59
|
Короткое замыкание в цепи модуля пассажи-
рской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его
электро-
проводка
|
7
|
Води-
тельская подушка: функциони-
рует;
Пассажи-
рская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 60
|
Обрыв в цепи модуля пассажи-
рской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
7
|
Води-
тельская подушка: функциони-
рует;
Пассажи-
рская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 61
|
Короткое замыкание на массу в цепи модуля водите-
льской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
6
|
Пассажи-
рская подушка: функциони-
рует;
Водите-
льская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 63
|
Короткое замыкание в цепи модуля водите-
льской подушки безоп-
асности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
6
|
Пассажи-
рская подушка: функциони-
рует;
Водите-
льская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 65
|
Обрыв в цепи модуля водите-
льской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
6
|
Пассажи-
рская подушка: функциони-
рует;
Водите-
льская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 67
|
Короткое замыкание на в цепи модуля водите-
льской подушки безопа-
сности
|
Поврежден модуль подушки безопасности или его электро-
проводка
|
6
|
Пассажи-
рская подушка: функциони-
рует;
Водите-
льская: нет
|
Замените модуль, либо его
электро-
проводку
|
| 78
|
Ошибка совмести-
мости ADU
|
Установлен модуль неподходя-
щего типа
|
2
|
Функциони-
рование возможно, в зависи-
мости от типа ADU
|
Замените ADU
|
Схемы электрических соединений
См. Схемы электрических соединений.
Усилия затягивания резьбовых соединений, Нм
|
Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.
|
| Болты крепления водительской подушки безопасности к рулевому колесу
|
8 ÷ 12
|
| Болты крепления ADU
|
15 ÷ 18
|
|
