14.7. Система таймеров и сигнальных гонгов (ETWIS) - общая информация, снятие и установка управляющего модуля

ETWIS обеспечивает срабатывание предупредительных гонгов, оповещающих водителя о необходимости извлечения ключа из замка зажигания, отключения осветительных приборов, пристегивания ремнями безопасности, соблюдение безопасного скоростного режима, а также управление активаторами единого замка и отключением по таймеру обогрева заднего стекла.

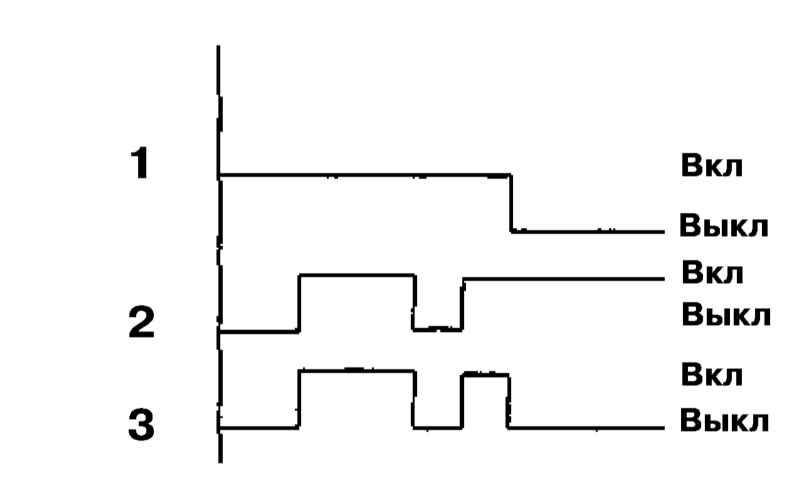

1 — Датчик-выключатель извлечения ключа (нормально разомкнутый)
2 — Датчик-выключатель двери (нормально разомкнутый)
3 — Гонг

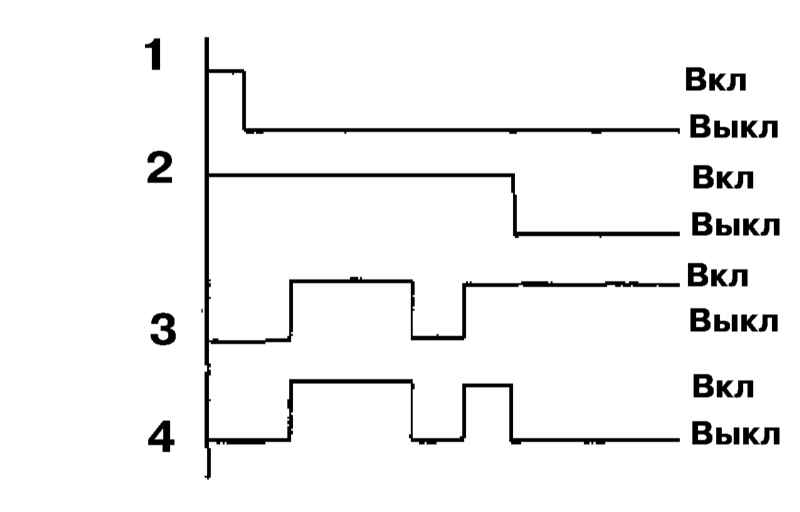

1 — Выключатель зажигания (ON, АСС)
2 — Переключатель выбора режима функционирования ходовых огней
3 — Датчик-выключатель водительской двери (нормально разомкнутый)
4 — Гонг

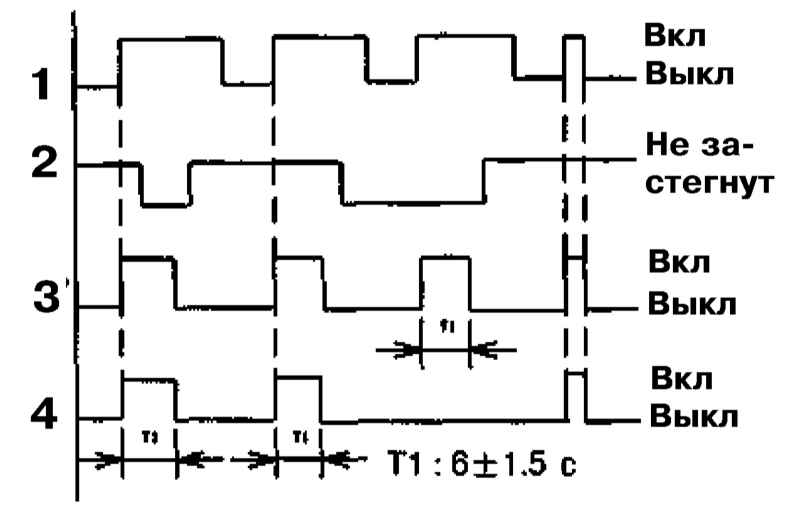

1 — Выключатель зажигания (ON)
2 — Датчик-выключатель пряжки водительского ремня безопасности (нормально замкнутый)
3 — Контрольная лампа «Пристегните ремни»
4 — Гонг

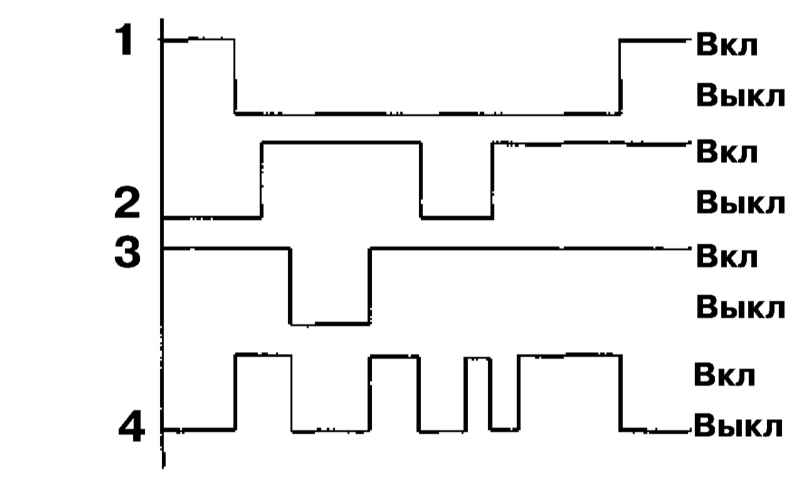

1 — Датчик-выключатель извлечения ключа (нормально разомкнутый)
2 — Датчик-выключатель водительской двери (нормально разомкнутый)
3 — Выключатель туманных фонарей
4 — Гонг

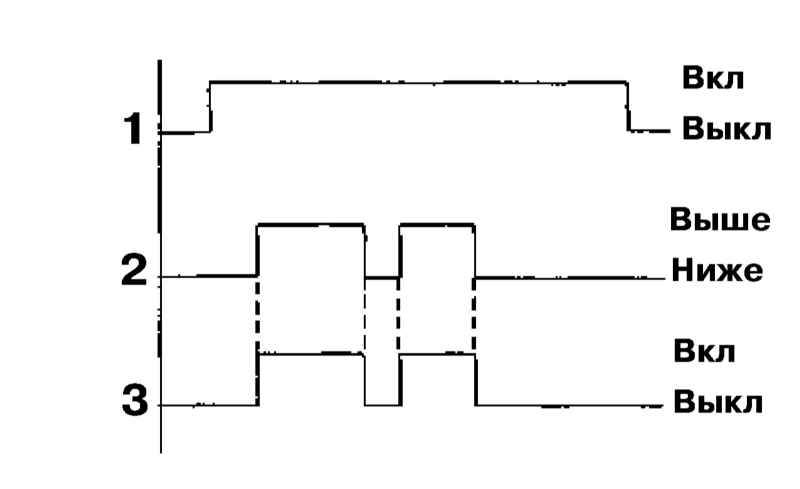

1 — Выключатель зажигания (ON)
2 — Скорость движения автомобиля
3 — Гонг

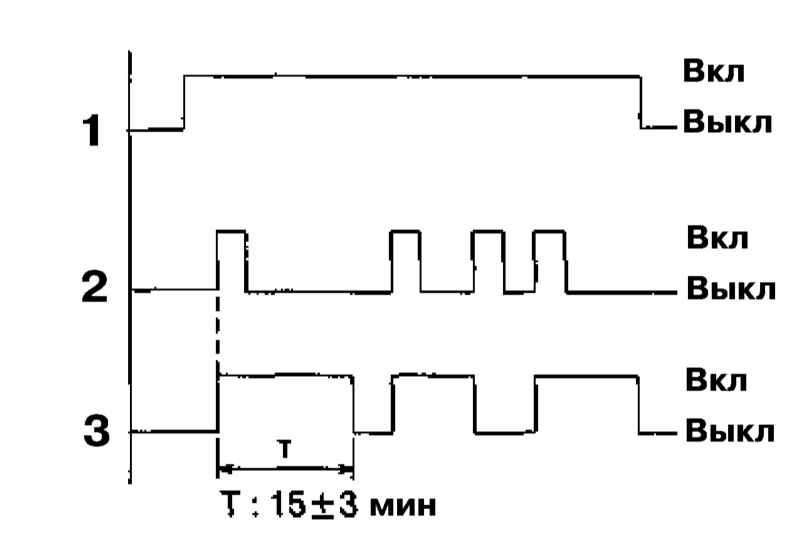

1 — Выключатель зажигания (ON)
2 — Выключатель обогрева стекла
3 — Реле

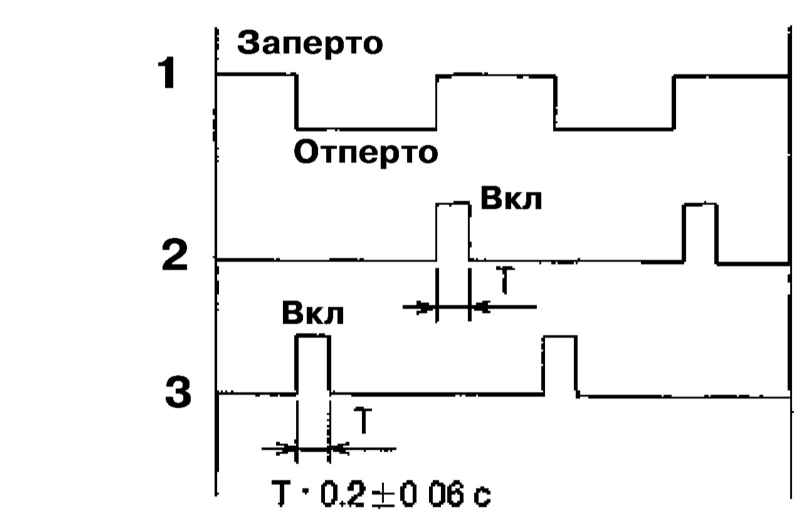

1 — Выключатель замка водительской двери (кнопка/ключ)
2 — Реле запирания замка
3 — Реле отпирания замка

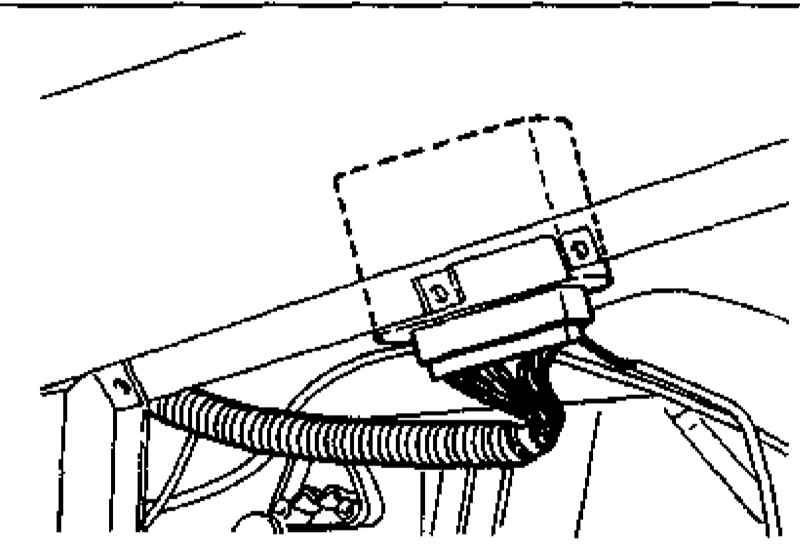

Модуль управления на моделях соответствующей комплектации ETWIS помещается справа под панелью приборов автомобиля.

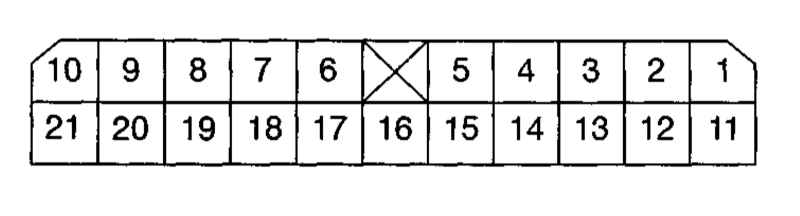

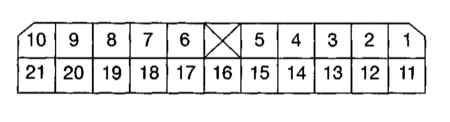

Карта идентификации клемм контактного разъема А управляющего модуля ETWIS

1 —
2 — Реле обогрева заднего стекла
3 — Контрольная лампа «Пристегните ремни»
4 — Выключатель зажигания
5 — Выключатель задних туманных фонарей
6 —
7 — Датчик-выключатель пряжки водительского ремня безопасности
8 — Заземление
9 — Э/мотор привода запирания двери
10 — Э/мотор привода отпирания двери

11 —
12 — Выключатель обогрева заднего стекла
13 — Датчик-выключатель запирания двери
14 — Датчик-выключатель отпирания двери
15 — Датчик-выключатель взведения стояночного тормоза
16 — VSS
17 — Переключатель выбора режима функционирования ходовых огней
18 — Датчик-выключатель извлечения ключа зажигания
19 — В (отпирание/запирание двери)
20 — Салонный светильник
21 — В

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите вещевой ящик и правую крышку панели приборов (см. Главу Кузов).
Отсоедините электропроводку и демонтируйте модуль ETWIS.
Установка производится в обратном порядке.
