14.14. Снятие, проверка исправности функционирования и установка прерывателя указателей поворотов / аварийной сигнализации

ПОРЯДОК ВЫПОЛНЕНИЯ

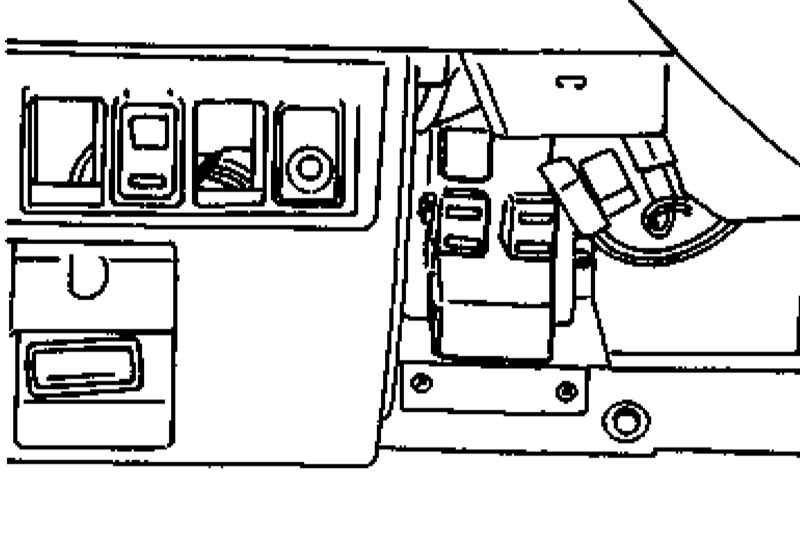

Прерыватель помещается в монтажном блоке реле слева под панелью приборов.

Отсоедините отрицательный провод от батареи.
Извлеките прерыватель из своего контактного гнезда.

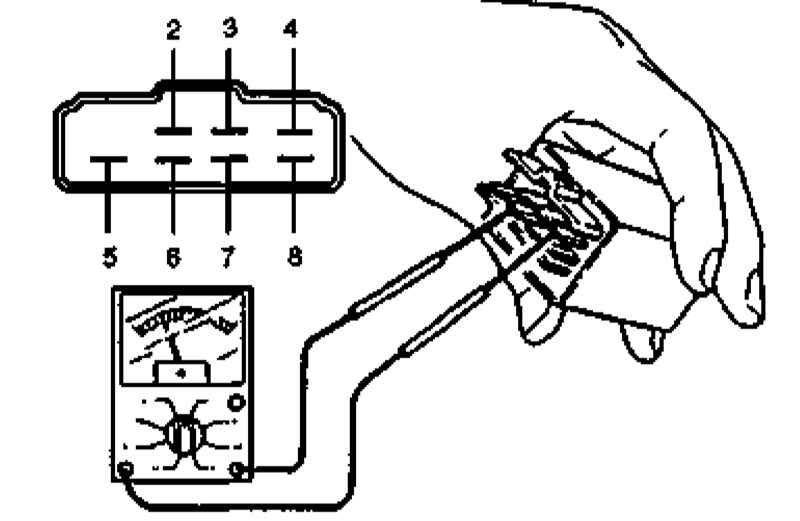

Подавая питание от батареи на соответствующие клеммы прерывателя, при помощи омметра/лампы-пробника проверьте правильность распределения проводимости (см. таблицу).

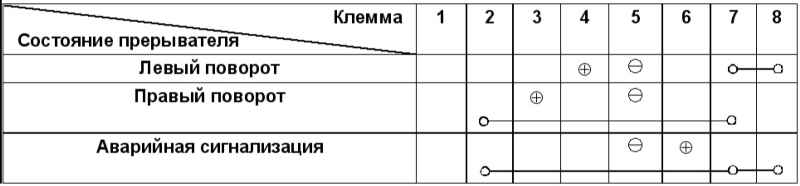

Проверка исправности функционирования прерывателя указателей поворотов/аварийной сигнализации

Неисправный прерыватель замените.
