14.15. Снятие, установка и регулировка блок-фар

Общая информация

Блок-фары закреплены на опорных кронштейнах, расположенных между решеткой радиатора и сборками передних указателей поворотов. Фиксация блок-фары осуществляется посредством двух винтов и одной торсионной пружины, еще два винта служат для регулировки направления оптической оси фары. Имеющая аэродинамическую форму линза фары крепится к пластмассовому рефлектору, внутри которого закреплен оборудованный встроенным контактным разъемом галогенный светильник, - светильник вставляется с задней стороны сборки и крепится пружинным фиксатором, снаружи установлен защитный резиновый пыльник.

Визуально оцените состояние линз, ламп и разъемов электропроводки блок-фар, проверьте состояние желтого 20-амперного предохранителя в монтажном блоке.

Снятие и установка

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

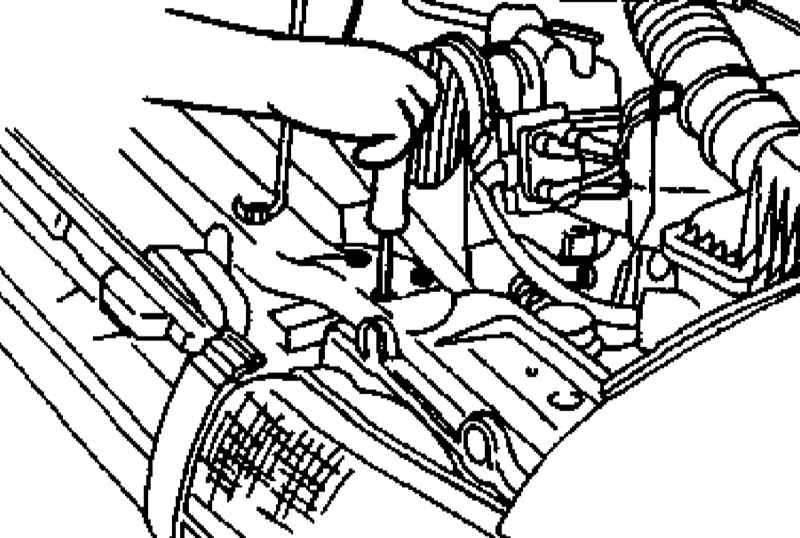

Регулировка направления оптической оси фары производится в горизонтальной и вертикальной плоскостях при помощи двух винтов, расположенных с верхней стороны сборки.
