5.1.2. Снятие, проверка и установка водяного насоса

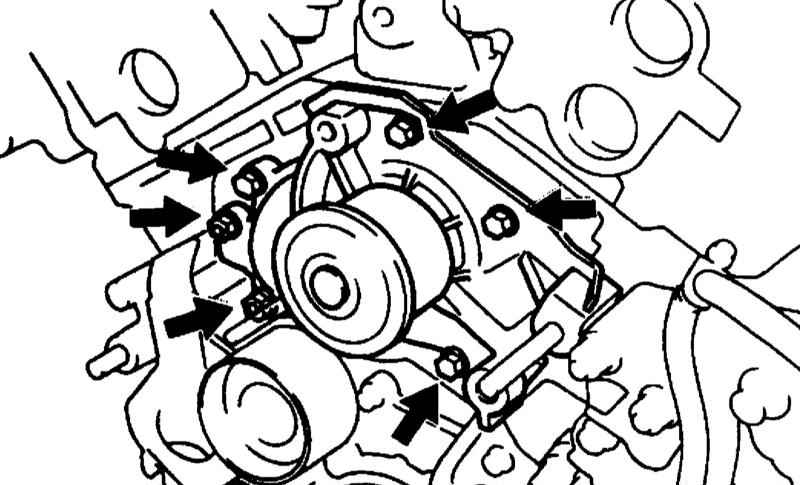

Болты крепления водяного насоса
Водяной насос расположен под крышкой №3 ремня привода ГРМ и крепится к блоку цилиндров четырьмя болтами и двумя гайками.
|
|
- Опорожните систему охлаждения (см.
Раздел Замена охлаждающей жидкости (ОЖ)).
- Снимите обтекатель ветрового стекла и верхнюю распорку двигательного отсека (см. Главу Кузов).
- Снимите ремень привода ГРМ, его зубчатые колёса и ролик №2 (см.
Раздел Снятие, проверка и установка ремня привода ГРМ его натяжителя, шкива и зубчатого колеса коленчатого вала, зубчатых колёс распределительных валов и промежуточных роликов).
- Снимите крышку №3 ремня привода ГРМ (см.
Раздел Снятие, разборка, проверка, сборка и установка головки цилиндров и её компонентов).
- Выверните крепёж водяного насоса и снимите его вместе с прокладкой.
- Осмотрите контрольное отверстие в корпусе насоса на наличие утечек и при необходимости замените водяной насос.
- Вращая ролик водяного насоса рукой, проверьте плавность и лёгкость хода его подшипника. При необходимости замените водяной насос.
- Воспользовавшись случаем, проверьте компоненты привода ГРМ (см.
Раздел Снятие, проверка и установка ремня привода ГРМ его натяжителя, шкива и зубчатого колеса коленчатого вала, зубчатых колёс распределительных валов и промежуточных роликов).
- Установка производится в порядке, обратном порядку демонтажа компонентов. Используйте новую прокладку насоса, затягивайте крепёж с требуемыми усилиями.
|
|
|
При установке прокладки не смазывайте её маслом.
|
|
