5.2.3. Снятие, разборка, сборка и установка блока вентилятора отопителя

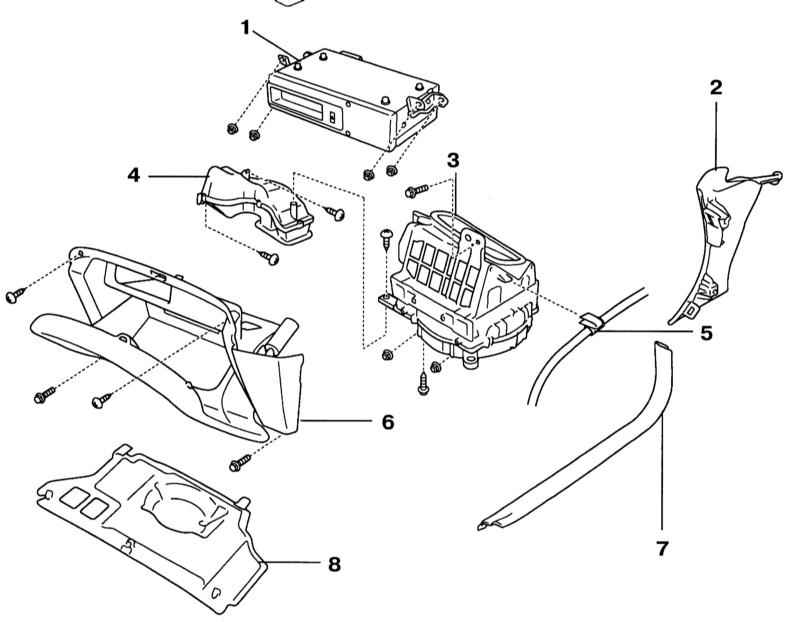

Компоненты установки блока вентилятора отопителя
Компоненты сборки блока вентилятора отопителя
|
|
- Снимите следующие части:
- Правую боковую панель обтекателя;
- Накладку порога правой передней двери;
- Нижнюю крышка №2 панели приборов;
- Нижнюю секция №2 панели приборов;
- Сборку CD-чейнджера (при соответствующей комплектации);
- Сборку передней подушки безопасности переднего пассажира (см. Главу Бортовое электрооборудование);
- Выверните три винта и снимите воздуховод со стороны переднего пассажира.
- Разъедините разъёмы, ослабьте хомут крепления жгута электропроводки.
- Выверните два болта, две гайки, винт и снимите блок вентилятора отопителя.
- Снимите салонный фильтр отопителя (см.
Раздел Проверка и замена салонного фильтра отопителя и К/В).
- Выверните по три винта и снимите э/мотор вентилятора отопителя и э/мотор подачи наружного воздуха.
- Проверьте исправность функционирования э/мотора и датчика подачи наружного воздуха.
- Сборка и установка производятся в порядке, обратном порядку демонтажа компонентов.
|
|
|
