4.4.13. Снятие и установка маховика / приводного диска

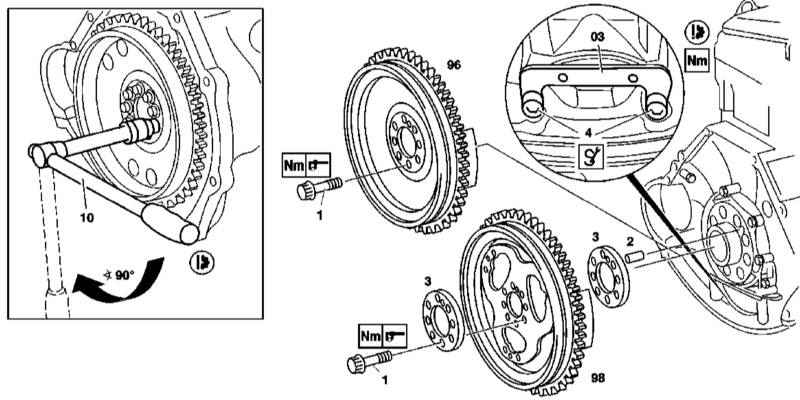

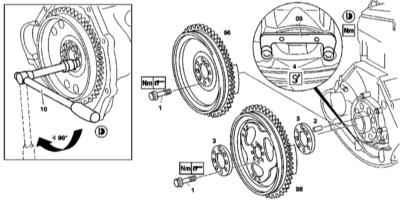

Детали установки маховика/приводного диска на двигателе серии 111
|
|
- Детали установки маховика/приводного диска на двигателе серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите трансмиссию (см. Главу
Ручная коробка переключения передач и
Автоматичехкая трансмиссия).
- На моделях с РКПП снимите сцепление (см. Главу
Трансмиссионная линия).
- Установите блокиратор (3).
- Выверните крепежные болты (1).
- Снимите маховик (86) (односекционный, либо двухсекционный)/приводной диск (98).
- На моделях с АТ снимите заднюю шайбу (3).
- Установка производится в обратном порядке.
|
Крепежные болты подлежат замене в обязательном порядке.
|
|
|
М112/113

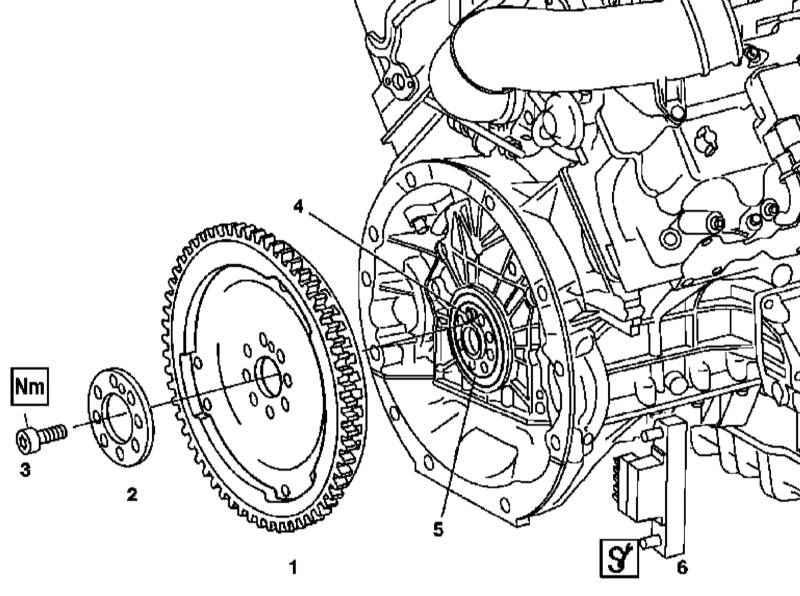

Детали установки приводного диска на двигателях серий 112 и 113
|
|
- Детали установки приводного диска на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите трансмиссию (см. Главу
Автоматичехкая трансмиссия).
- Установите блокиратор (6).
- Выверните болты крепления приводного диска (1) к торцу цапфы коленчатого вала (5).
- Снимите шайбу (2).
- Снимите приводной диск (1).
- Установка производится в обратном порядке, - однозначность посадки диска гарантируется наличием цилиндрического штифта (4).
|
|
Крепежные болты подлежат замене в обязательном порядке.
|
|
|
|
