4.5.13. Снятие и установка демпфера крутильных колебаний / шкива приводного ремня

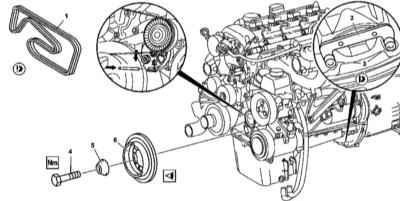

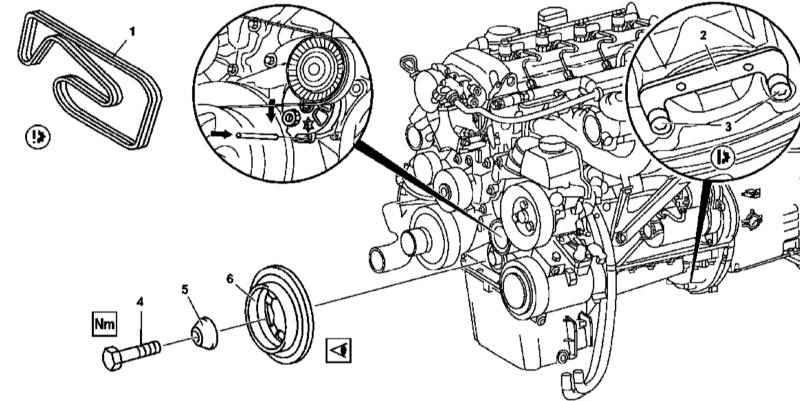

Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 612
|
|
- Детали установки демпфера крутильных колебаний/шкива коленчатого вала двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите ремень привода вспомогательных агрегатов (1).
- При помощи специального приспособления (3) заблокируйте зубчатый венец маховика/приводного диска.
- Выверните центральный болт (4) и снимите его вместе с тарельчатой шайбой (5).
- При помощи двухножечного съемника снимите сборку шкива/демпфер крутильных колебаний (6).
- Внимательно изучите состояние ступицы демпфера/шкива, в случае необходимости произведите замену.
- Замените передний сальник коленчатого вала (см. Раздел
Снятие и установка электромотора отключения впускного порта (двигатель серии 612)).
- Установка производится в обратном порядке.
|
|
М628

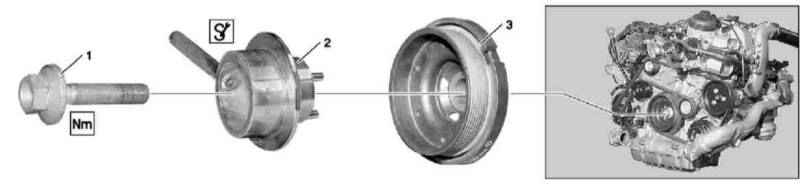

Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 628
|
|
- Детали установки демпфера крутильных колебаний/шкива коленчатого вала двигателей серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите нижнюю секцию шумоизоляции.
- Снимите электрического вентилятора системы охлаждения.
- Установите экран защиты радиатора/конденсатора К/В.
- Снимите воздушный рукав правого нижнего воздушного трубопровода/охладителя тракта наддува воздуха.
- Снимите ремень привода вспомогательных агрегатов.
- Отсоедините шланги охладительного тракта от водяного насоса.
- Удерживая шкив от проворачивания при помощи приспособления (2), выверните центральный болт (1).
- В случае необходимости поддев подходящей отверткой, снимите демпфер крутильных колебаний/шкив (3).
- Установка производится в обратном порядке.
|
|
|
