3.26. Проверка регулировки педали сцепления

Проверка

Регулировка сцепления должна проводиться на моделях Corsa и Tigra без автоматической регулировки. По мере износа сцепления педаль перемещается вверх.

ПОРЯДОК ВЫПОЛНЕНИЯ

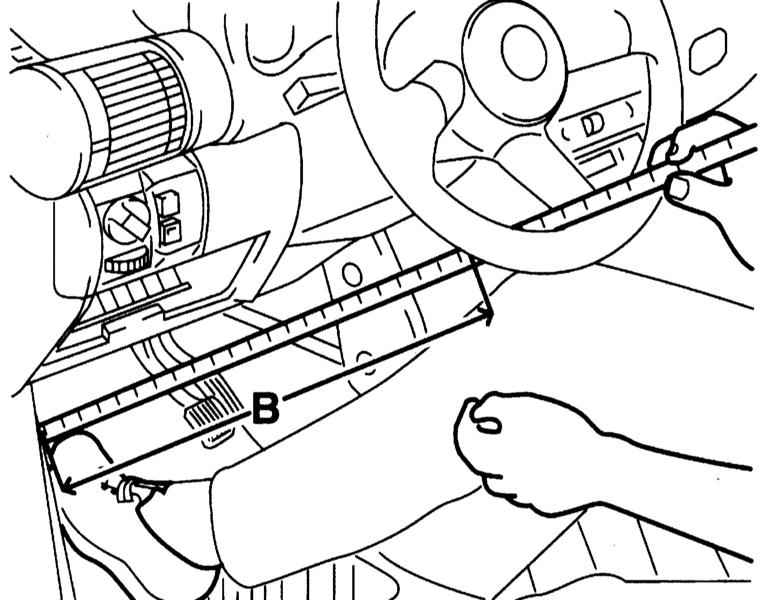

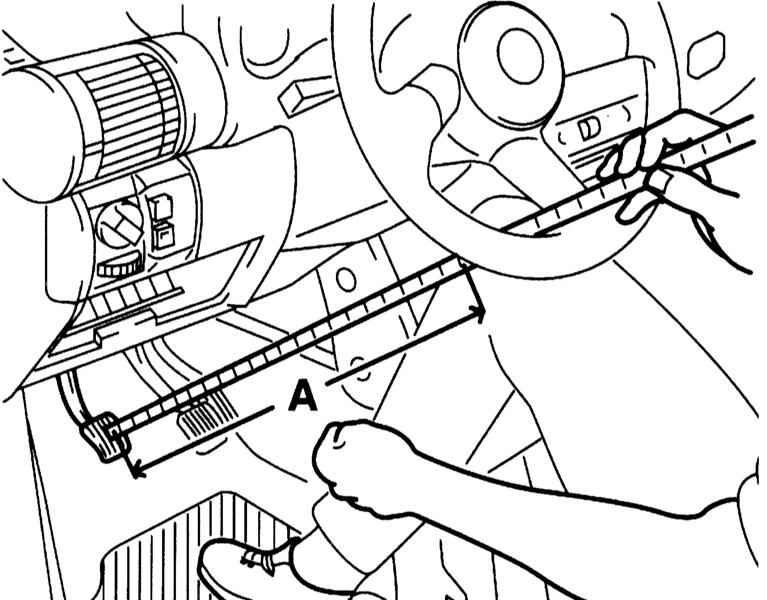

Измерьте и запишите расстояние (A) от нижней кромки рулевого колеса до центра педали сцепления. Расстояние (A) от нижней кромки рулевого колеса до центра педали сцепления При этом педаль сцепления не нажимайте. Нажмите на педаль сцепления до упора и снова измерьте и запишите расстояние (B) между центром педали и нижней кромкой рулевого колеса. Расстояние (B) от нижней кромки рулевого колеса до центра педали сцепления Разность между двумя измерениями (В - А) должна составлять 135 ÷ 145 мм. В противном случае необходимо отрегулировать привод сцепления.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите стопорную скобу с резьбовой штанги. Стопорная скоба Отрегулируйте ход педали посредством резьбового элемента троса. Проверьте положение педали и при необходимости отрегулируйте его снова. Установите на место стопорную скобу.

После правильно проведенной регулировки педали сцепления она всегда расположена несколько выше педали тормоза. Параллельное расположение педалей является неверным.
