9.16. Схема № 15: система охлаждения двигателя (Z10XEP / Z12XEP / Z14XEP с кондиционером)

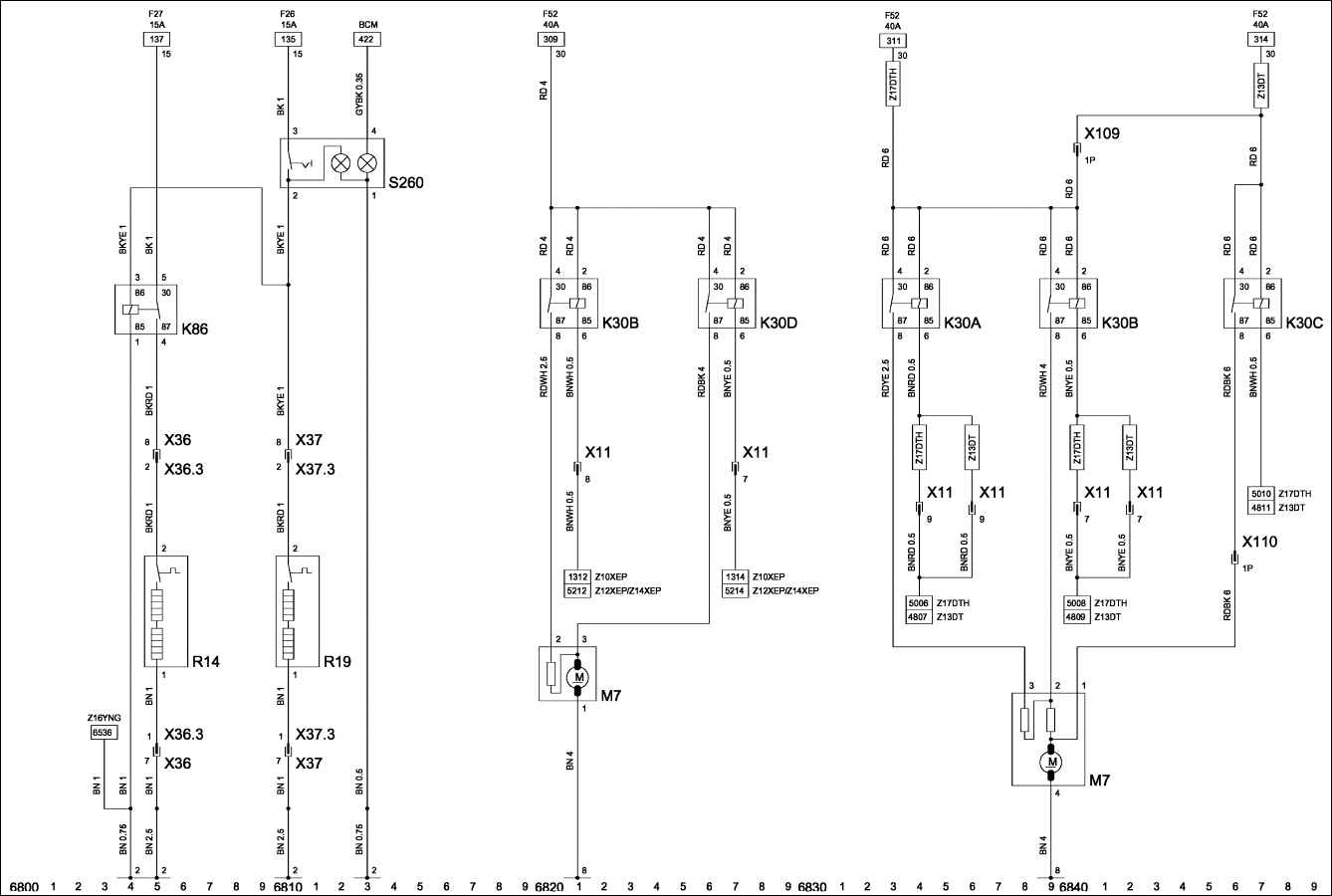

Схема № 15
Компоненты
K30A – реле – вентилятор радиатора.
M7 – электродвигатель – вентилятор радиатора.
K30B – реле – вентилятор радиатора.
R14 – обогрев сиденья – сторона водителя.
K30C – реле – вентилятор радиатора.
R19 – обогрев сиденья – сторона пассажира.
K30D – реле – вентилятор радиатора.
S260 – выключатель – обогрев сиденья, переднее.
K86 – реле – обогрев передних сидений.
Разъемы
X11 – передняя часть кузова и вентилятор.
X37.3 – сиденье – переднего пассажира и обогреваемое сиденье.
X36 – панель приборов и узел – сиденье, водителя.
X109 – передняя часть кузова и вентилятор.
X36.3 – сиденье – водителя и обогрев сиденья.
X110 – передняя часть кузова и вентилятор.
X37 – панель приборов и узел – сиденье, переднего пассажира.
Точки соединения с массой
2 – туннель.
8 – шасси.
Сокращения
15 – 12 вольт при включенном зажигании.
F52 – предохранитель F52.
15A – 15 ампер.
Z10XEP – двигатель Z10XEP.
30 – 12 вольт.
Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.
40A – 40 ампер.
Z13DT – двигатель Z13DT.
BCM – модуль управления кузовным оборудованием.
Z16YNG – двигатель Z16YNG.
F26 – предохранитель F26.
Z17DTH – двигатель Z17DTH.
F27 – предохранитель F27.
