9.27. Схема № 26: кондиционер

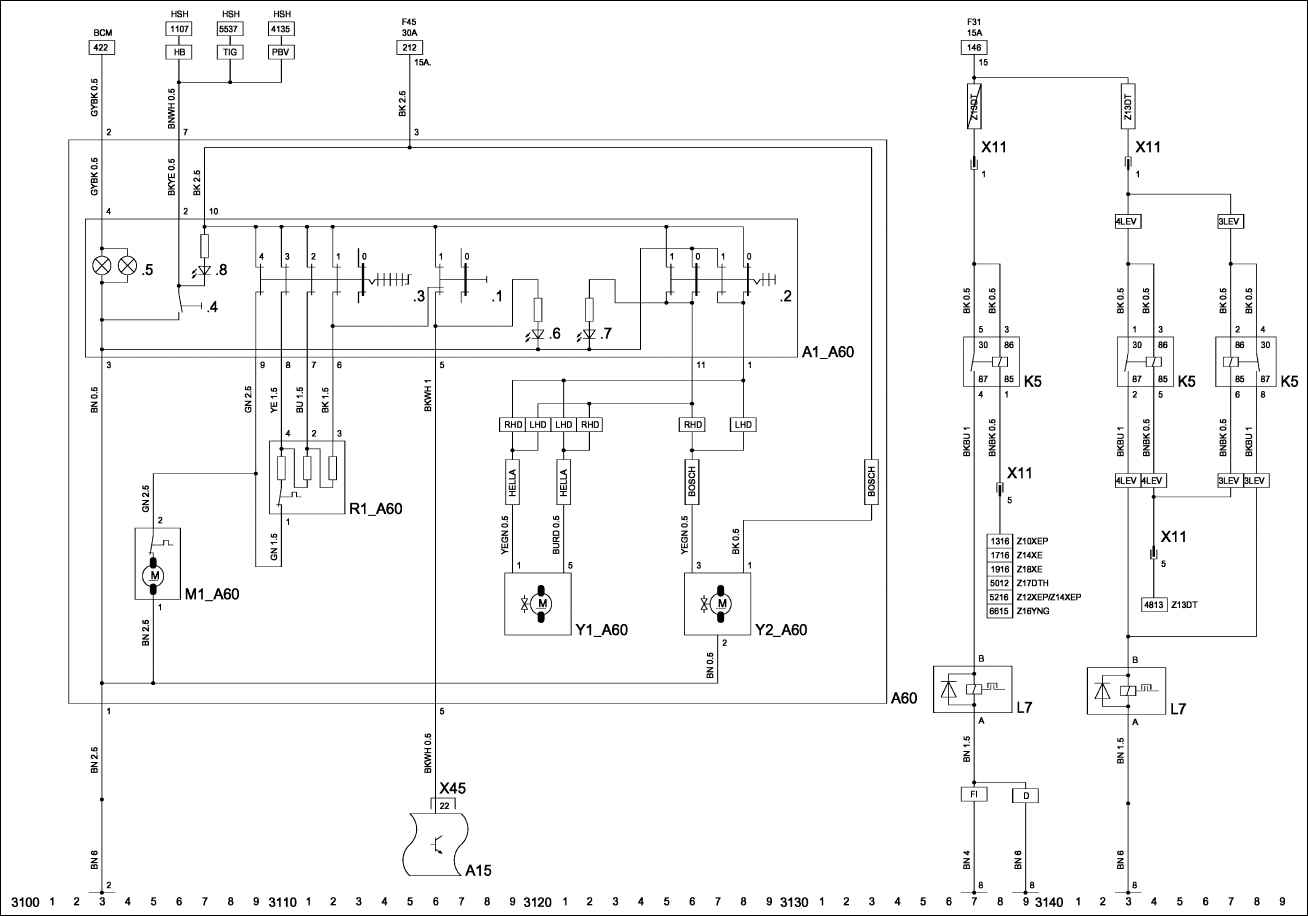

Схема № 26
Компоненты
A1-A60 – органы управления – кондиционер.
A15 – модуль управления кузовным оборудованием.
A1-A60.1 – переключатель – компрессор.
A60 – узел – кондиционер.
A1-A60.2 – выключатель – циркуляция воздуха.
K5 – реле – компрессор, кондиционер.
A1-A60.3 – выключатель – вентилятор, кондиционер.
L7 – сцепление – компрессор, кондиционер.
A1-A60.4 – выключатель – обогрев заднего окна.
M1-A60 – электродвигатель – вентилятор, пассажирский салон, кондиционер.
A1-A60.5 – освещение – органы управления, кондиционер.
R1-A60 – дополнительный резистор – вентилятор, пассажирский салон.
A1-A60.6 – контрольная лампа – кондиционер.
Y1-A60м – привод – рециркуляция.
A1-A60.7 – контрольная лампа – циркуляция воздуха.
Y2-A60 – привод – рециркуляция.
A1-A60.8 – контрольная лампа – обогрев заднего окна.
Разъемы
X11 – передняя часть кузова и вентилятор.
X45 – панель приборов и модуль управления кузовным оборудованием.
Точки соединения с массой
2 – туннель.
8 – шасси.
Сокращения
3LEV – 3 ступенчатый вентилятор.
Hella – Hella.
4LEV 4 – ступенчатый вентилятор.
HSH – обогрев заднего окна.
15 – 12 вольт при включенном зажигании.
LHD – левостороннее управление.
15A. – 12 вольт при включенном зажигании (15A).
PBV – Combo.
15A – 15 ампер.
RHD – правостороннее управление.
30A – 30 ампер.
BCM – модуль управления кузовным оборудованием.
Z10XEP – двигатель Z10XEP.
Bosch – Bosch.
Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.
D – дизель.
Z13DT – двигатель Z13DT.
F31 – предохранитель F31.
Z14XE – двигатель Z14XE.
F45 – предохранитель F45.
Z16YNG – двигатель Z16YNG.
FI – бензин.
Z17DTH – двигатель Z17DTH.
HB – хэтчбэк.
Z18XE – двигатель Z18XE.
