9.17. Схема № 16: система охлаждения двигателя (Z14 XE / Z18XE с кондиционером)

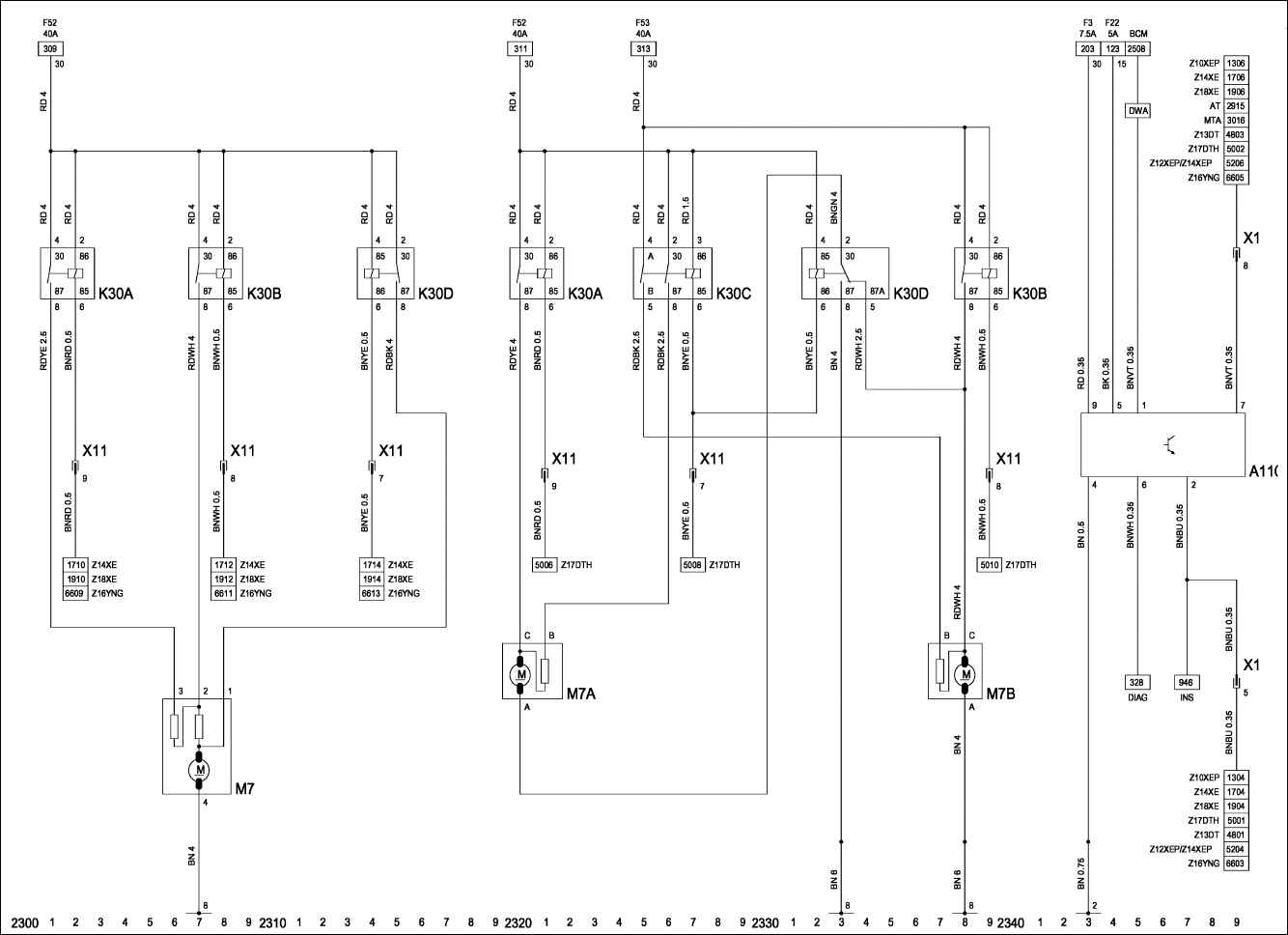

Схема № 16
Компоненты
A110 – контроллер – иммобилайзер.
K30D – реле – вентилятор радиатора.
K30A – реле – вентилятор радиатора.
M7 – электродвигатель – вентилятор радиатора.
K30B – реле – вентилятор радиатора.
M7A – электродвигатель – вентилятор радиатора.
K30C – реле – вентилятор радиатора.
M7B – электродвигатель – вентилятор радиатора.
Разъемы
X1 – приборная панель и передняя часть кузова.
X11 – передняя часть кузова и вентилятор.
Точки соединения с массой
2 – туннель.
8 – шасси.
Сокращения
5A – 5 ампер.
F52 – предохранитель F52.
7.5A – 7.5 ампер.
F53 – предохранитель F53.
15–12 вольт при включенном зажигании.
INS – приборы.
30 – 12 вольт.
MTA – механическая коробка передач с автоматическим сцеплением.
40A – 40 ампер.
Z10XEP – двигатель Z10XEP.
AT – автоматическая коробка передач.
Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.
BCM – модуль управления кузовным оборудованием.
Z13DT – двигатель Z13DT.
DIAG – диагностический разъем.
Z14XE – двигатель Z14XE.
DWA – система противоугонной сигнализации.
Z16YNG – двигатель Z16YNG.
F3 – предохранитель F3.
Z17DTH – двигатель Z17DTH.
F22 – предохранитель F22.
Z18XE – двигатель Z18XE.
