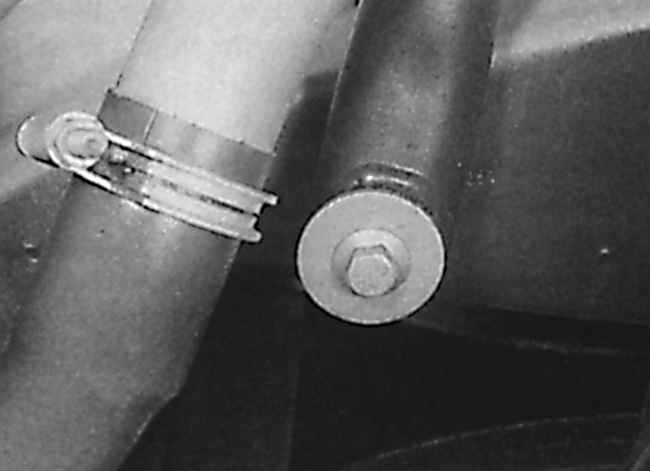

10.26. Узел задней подвески (модели с двигателями DOHC)Расположение болта крепления задней поперечной балки
Снятие

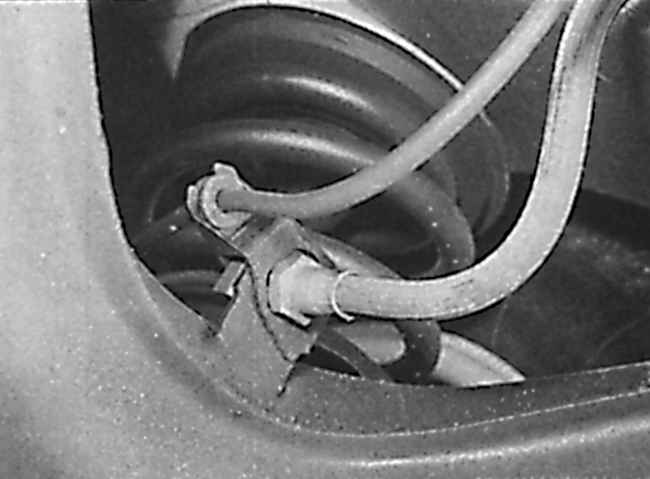

Расположение кронштейна с тормозной трубкой и скобы с проводом датчика ABS
на диагональном рычаге на моделях с двигателями DOHC

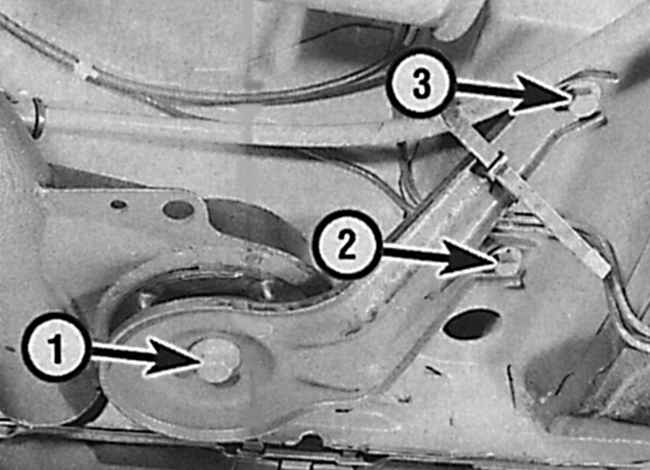

Расположение элементов крепления передней поперечной балки задней подвески
на моделях с двигателями DOHC
|
|
1 – болт крепления передней поперечной
балки;
2 и 3 – болты крепления кронштейна передней поперечной балки
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте болты крепления заднего колеса,
затем поднимите заднюю часть автомобиля и закрепите на подставках.
Снимите задние колеса. |
| 2. Снимите заднюю секцию выхлопной системы.
|
| 3. Отсоедините троса ручного тормоза и возвратные
пружины от рычагов управления ручного тормоза. |
| 4. Снимите троса ручного тормоза с кронштейнов
на диагональных рычагах. |
| 5. Снимите скобы и извлеките тормозные трубки
из кронштейнов на диагональных рычагах. Имейте в виду, что на скобах
закреплены провода датчиков ABS (см. рис. Расположение кронштейна
с тормозной трубкой и скобы с проводом датчика ABS на диагональном
рычаге на моделях с двигателями DOHC). |
| 6. Отвинтите болты и снимите суппорты и кронштейны
датчиков ABS с тормозных щитов. Не отсоединяя тормозные шланги, используя
мягкую проволоку, подвяжите суппорты и кронштейны датчика ABS к днищу
автомобиля. |
| 7. Работая по очереди с двух сторон автомобиля,
поддержите домкратом диагональный рычаг, затем отвинтите болт, крепящий
нижнюю часть амортизатора к диагональному рычагу. Соблюдая осторожность,
опустите домкрат и извлеките нижнюю часть амортизатора из диагонального
рычага. |
| 8. Отсоедините подающий топливный шланг от топливного
фильтра, который расположен с правой стороны на днище автомобиля перед
топливным баком. Закройте отверстия в фильтре и шланге подходящими
пробками. |
| 9. Поддержите домкратом заднюю поперечную балку
и отвинтите два болта, крепящие ее. |
| 10. Опустите домкрат настолько, чтобы можно
было снять пружины задней подвески и буферы пружин. При этом соблюдайте
осторожность, чтобы не деформировать шланги, трубки и провода. |
| 11. Проверьте, что все шланги, трубки, троса
и электропроводка не препятствуют снятию узла задней подвески. |
| 12. Поддерживая узел задней подвески домкратом,
установленным под заднюю пластину поперечины, отвинтите два болта,
крепящие переднюю поперечную балку. |
| 13. Отвинтите с двух сторон по два болта, которые
крепят кронштейны передней балки к днищу автомобиля. Соблюдая осторожность,
опустите узел задней подвески и извлеките его из-под автомобиля (см.
рис. Расположение элементов крепления передней поперечной балки
задней подвески на моделях с двигателями DOHC). |
| 14. При необходимости, замените втулки переднего
крепления передней поперечной балки задней подвески, используя болт,
гайку, большие шайбы и трубчатую оправку соответствующего диаметра.
При установке втулки смочите ее мыльной водой. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите узел задней подвески под задней
частью автомобиля и поднимите ее домкратом, установленным под задней
пластиной поперечины. |
| 2. Ввинтите, но не затягивайте окончатель но
два болта крепления передней поперечной балки задней подвески. При
этом болты должны пройти через кронштейны крепления поперечной балки. |
| 3. Ввинтите болты, крепящие кронштейны передней
поперечной балки к днищу автомобиля и затяните их требуемым моментом.
Затяните требуемым моментом два ранее ввинченных болта крепления передней
поперечной балки задней подвески. |
| 4. Опустите домкрат, поддерживающий заднюю пластину
поперечной балки и установите пружины и буферы пружин между диагональными
рычагами и днищем автомобиля. |
| 5. Соблюдая осторожность, поднимите домкрат,
поддерживающий заднюю поперечную балку, затем ввинтите болты, крепящие
балку к днищу автомобиля и затяните их требуемым моментом. |
| 6. Подсоедините подающий топливный
шланг к топливному фильтру и закрепите его хомутом. |
| 7. Поддерживая диагональные рычаги домкратом,
как и при снятии, соедините нижнюю часть амортизатора с диагональным
рычагом и закрепите болтом, затянув его требуемым моментом. Установите
тормозные трубки на кронштейны на днище автомобиля и закрепите их
скобами. |
| 8. Установите суппорты и кронштейны датчиков
ABS на тормозной щит и закрепите болтами, затянув их требуемым моментом. |
| 9. Установите тормозные трубки в кронштейны
на диагональных рычагах и закрепите их скобами. |
| 10. Установите троса ручного тормоза в кронштейны
на диагональных рычагах и соедините концы тросов и возвратных пружин
с рычагами управления ручного тормоза. Проверьте регулировку троса
ручного тормоза. |
| 11. Установите заднюю секцию выхлопной системы.
|
| 12. Установите колеса и опустите автомобиль
на землю. Затяните болты крепления колес требуемым моментом. |
|
|
