10.9. Снятие и установка заднего фонаря

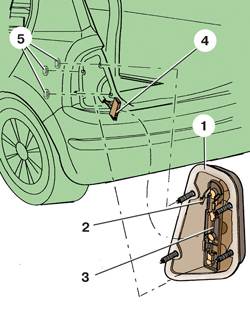

Снятие заднего фонаря

1 – фонарь;

2 – защелки;

3 – держатель ламп;

4 – соединительная колодка;

5 – гайки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Откройте багажник и откиньте край обивки, чтобы получить доступ к фонарю.

3. Отсоедините колодку 4 (см. рис. Снятие заднего фонаря) с проводами от заднего фонаря.

4. Отверните четыре гайки 5 крепления и снимите задний фонарь 1.

5. Установите фонарь на кузов, навинтите гайки, окончательно не затягивая их; выровняйте фонарь относительно панелей кузова и окончательно затяните гайки его крепления.
