11.5.1. Замена передних ремней безопасности

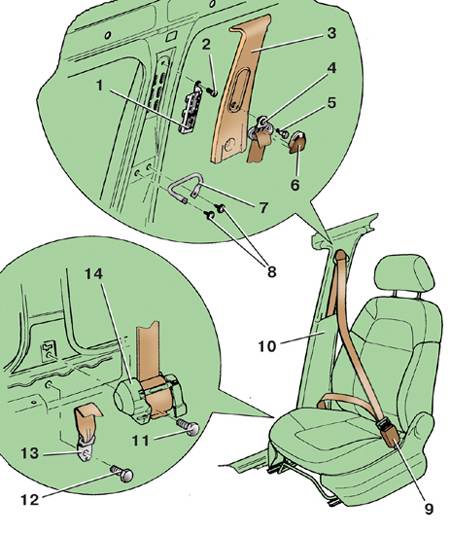

Крепление переднего ремня безопасности

1 – механизм регулировки по высоте;
2 – болт крепления механизма;
3 – верхняя обивка средней стойки
кузова;
4 – верхняя петля ремня;
5 – болт верхнего крепления ремня;
6 – облицовка;
7 – направляющая петля;

8 – винт крепления направляющей петли;
9 – замок ремня;
10 – нижняя обивка средней стойки;
11 – болт крепления катушки ремня;
12 – болт нижнего крепления ремня;
13 – нижняя петля ремня;
14 – катушка с устройством предварительного натяжения ремня

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите накладку порога кузова.

2. Снимите нижнюю обивку 10 (см. рис. Крепление переднего ремня безопасности) средней стойки кузова.

3. Отверните два винта 8 крепления и снимите направляющую петлю 7 ремня.

4. Поддев снизу отверткой, снимите вверх облицовку 6 верхнего крепления ремня безопасности.

5. Отверните болт 5 верхнего крепления.

6. Отверните болт 12 нижнего крепления ремня.

7. Отверните болт 11 крепления катушки 14 ремня и снимите ремень безопасности.

8. Для замены механизма регулировки по высоте снимите верхнюю обивку 3 средней стойки кузова, отверните болт 2 крепления и снимите механизм 1.

9. Для замены замка ремня снимите боковую облицовку сиденья, отверните болт крепления и снимите замок 9.

10. Установите ремень в обратном порядке.
