5.16.5. Топливная форсунка (SPFI)

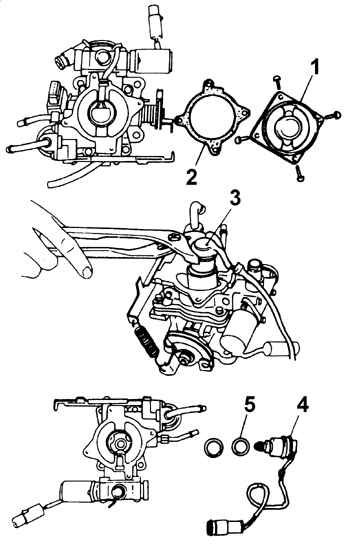

Снятие топливной форсунки с инжектора (SPFI)

1 – крышка инжектора

2 – прокладка

3, 4 – топливная форсунка

5 – уплотнительные кольца

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.

2. Снимите кожух воздухозаборника.

3. Снимите крышку инжектора вместе с прокладкой.

4. Отсоедините электрический разъем от топливной форсунки.

5. Поворачивая и потянув на себя, извлеките топливную форсунку из инжектора.

6. Проверьте состояние уплотнительных колец топливной форсунки и при необходимости, замените их.

7. Установка производится в последовательности, обратной снятию. При установке топливной форсунки смажьте уплотнительные кольца маслом.
