14.23. Проверка исправности функционирования электромоторов привода стеклоочистителей, снятие, проверка и установка управляющего реле заднего стеклоочистителя на моделях Legacy Универсал / Outback

Мотор привода очистителей ветрового стекла

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите электромотор привода стеклоочистителей (см. Раздел Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкости).

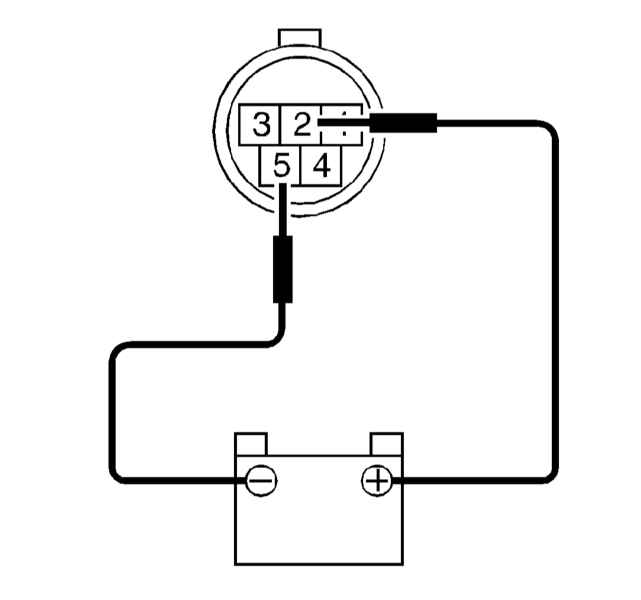

2. Подав напряжение батареи на клеммы №№ 2 и 5 контактного разъема электромотора, удостоверьтесь в исправности функционирования сборки в низкоскоростном режиме.

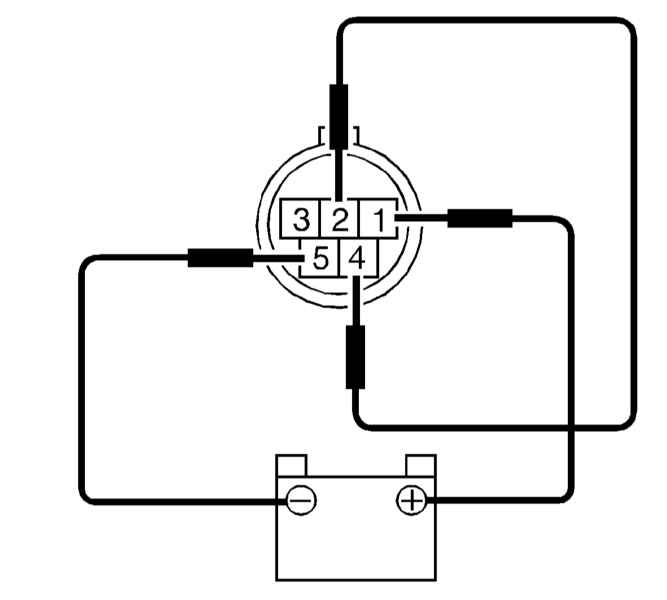

3. Подключив батарею к клеммам №№ 2 и 5, проверьте исправность функционирования электромотора в высокоскоростном режиме.

4. Проверьте исправность срабатывания режима автоматической парковки щеток.


Мотор привода очистителя заднего стекла (модели Legacy Универсал/Outback)

 ПОРЯДОК ВЫПОЛНЕНИЯ

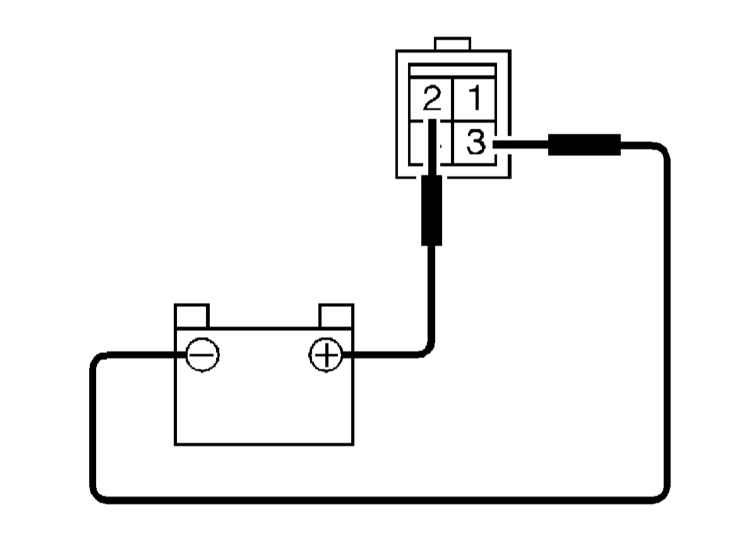

Проверка производится также как и для электромотора привода передних стеклоочистителей с учетом поправки на отсутствие разделения на скоростные режимы.


Управляющее реле очистителя заднего стекла (модели Legacy Универсал/Outback)

Снятие


 ПОРЯДОК ВЫПОЛНЕНИЯ

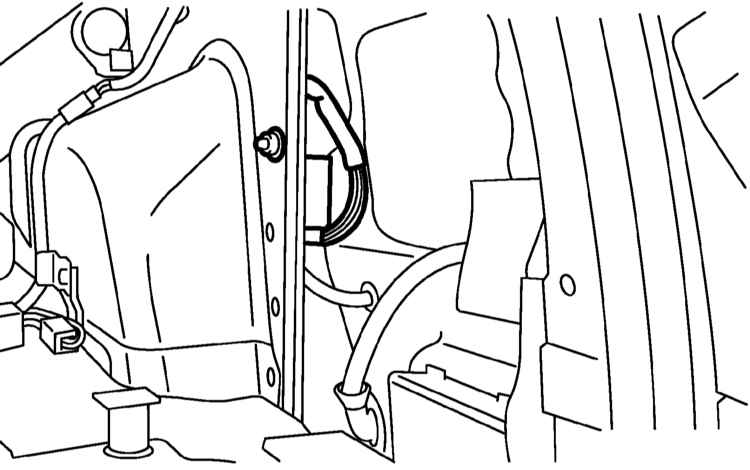

1. Снимите правую заднюю панель отделки салона и правый задний боковой карман (см. Главу Кузов).

2. Отпустите крепежную гайку и снимите управляющий блок.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите задний стеклоочиститель.

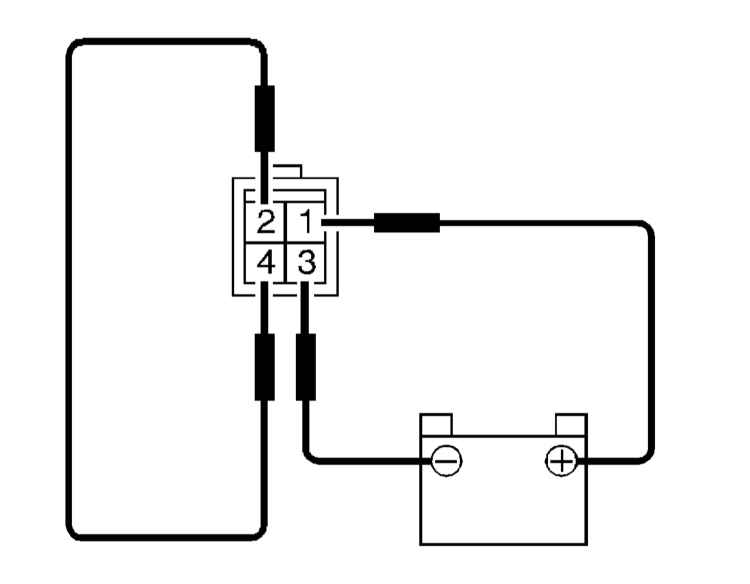

2. Подключите батарею между клеммами №№ 8 и 2 реле и измерьте напряжение между клеммами №№ 6 и 2. Удостоверьтесь в правильности подачи управляющего сигнала.

3. Неисправное реле замените.
