6.2.4. Обслуживание компонентов впускного воздушного тракта

Модели 2.0 и 2.5 л

Общая информация

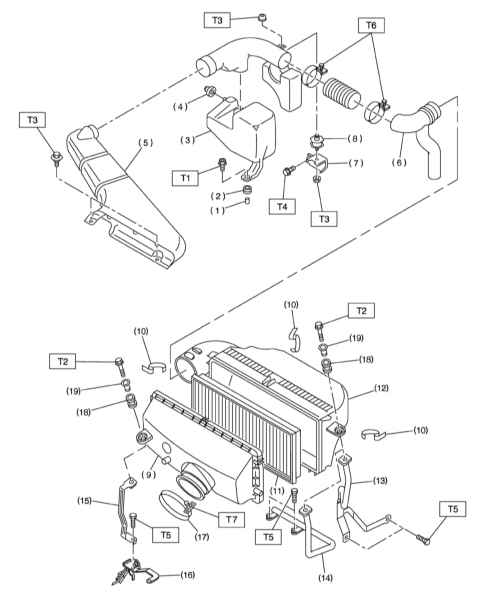

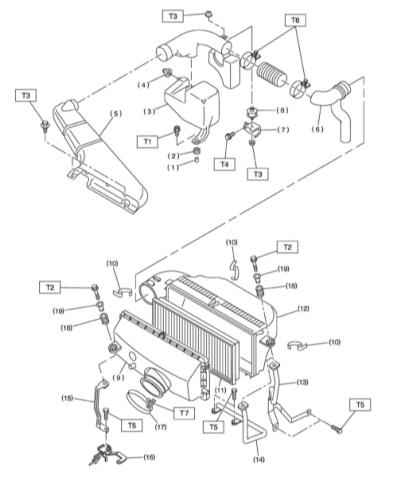

Конструкция впускного воздушного тракта 4-цилиндровых двигателей представлена на иллюстрации.

1 — Проставка
2 — Втулка
3 — Резонаторная камера
4 — Резиновая подушка
5 — Воздухозаборник
6 — Воздуховод
7 — Опорный кронштейн
8 — Подушка
9 — Секция А кожуха воздухоочистителя
10 — Фиксаторы
11 — Фильтрующий элемент воздухоочистителя
12 — Секция В кожуха воздухоочистителя
13 — Левый опорный кронштейн воздухоочистителя (модели с РКПП)
14 — Левый опорный кронштейн воздухоочистителя (модели с АТ)
15 — Правый опорный кронштейн воздухоочистителя
16 — Опорный кронштейн жгута электропроводки двигателя

17 — Хомут
18 — Втулка
19 — Проставка

Усилия затягивания резьбовых соединений, Нм

Т1: 32.4
Т2: 6.4
Т3: 7.5
Т4: 14
Т5: 16
Т6: 2.5
Т7: 3

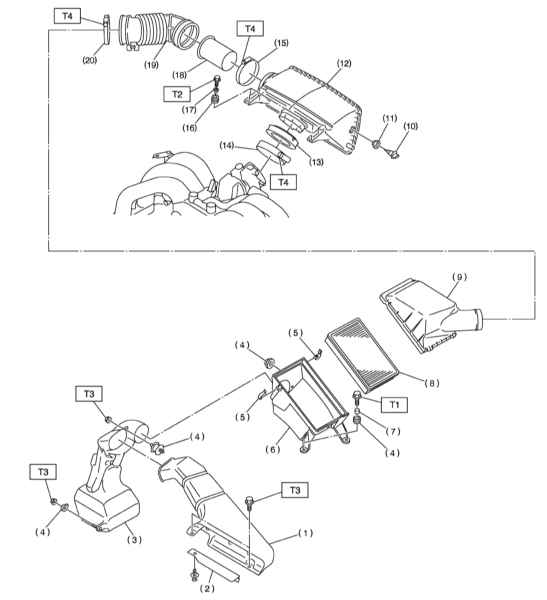

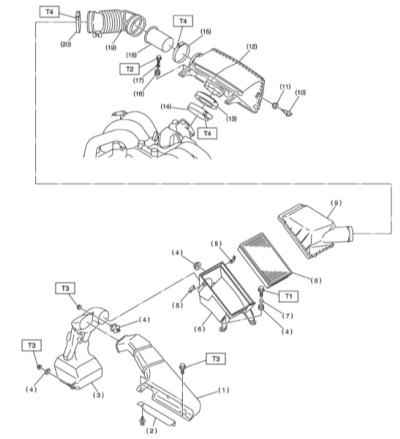

Конструкция впускного воздушного тракта 6-цилиндрового двигателя

1 — Воздухозаборник
2 — Монтажная пластина
3 — Резонаторная камера
4 — Подушка
5 — Фиксатор
6 — Кожуха воздухоочистителя
7 — Проставка
8 — Фильтрующий элемент воздухоочистителя
9 — Крышка воздухоочистителя
10 — Датчик температуры всасываемого воздуха (IAT)
11 — Посадочная втлука
12 — Воздухоприемная камера
13 — Посадочная втулка
14 — Хомут
15 — Хомут

16 — Подушка
17 — Проставка
18 — Впускной воздуховод
19 — Гофрированный рукав
20 — Хомут

Усилия затягивания резьбовых соединений, Нм

Т1: 32.4
Т2: 6.4
Т3: 7.5
Т4: 3


Замена фильтрующего элемента воздухоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

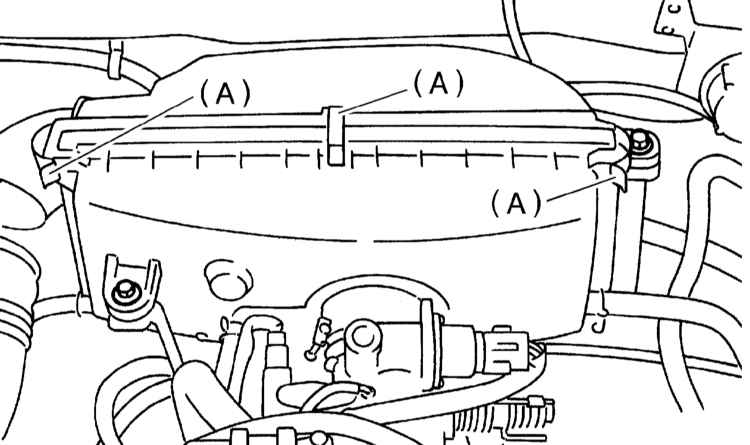

1. Отпустите пружинные фиксаторы (А) на кожухе воздухоочистителя.

А — Пружинные фиксаторы
В — Болты крепления сборки воздухоочистителя

2. Разделите кожух на две половины и извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.
3. Установка производится в обратном порядке.

  Защелкивание пружинных фиксаторов должно производиться только после правильного ввода в зацепление нижних стопорных язычков кожуха.

Снятие и установка воздухоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

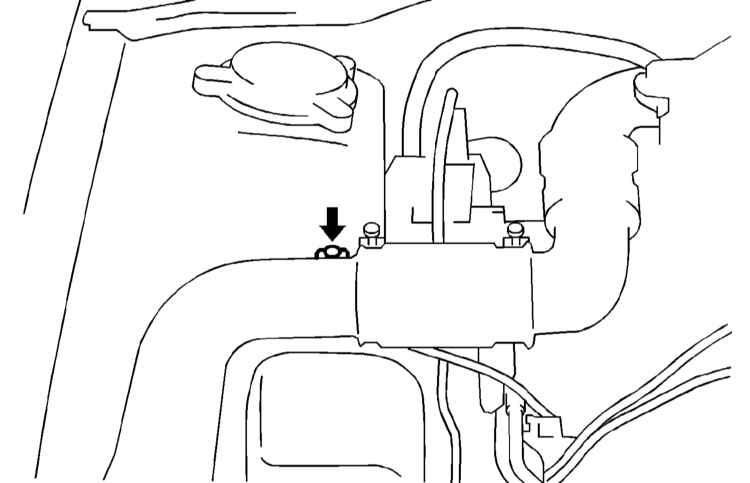

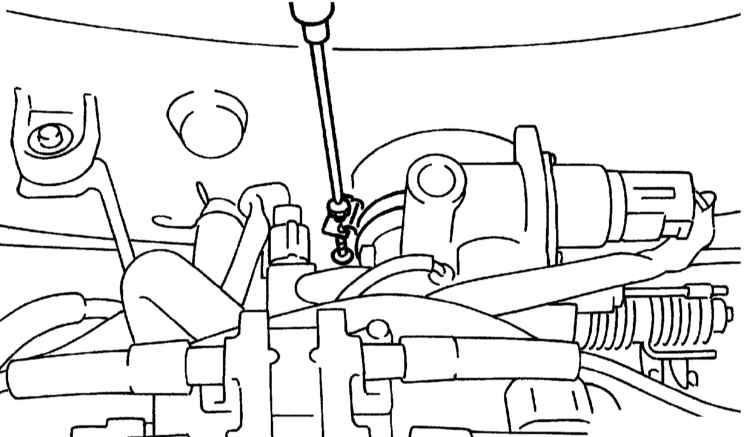

1. Отпустите хомут крепления рукава, соединяющего воздухоочиститель с корпусом дросселя.

2. Отсоедините подведенный к воздухоочистителю впускной рукав, и прочие шланги.

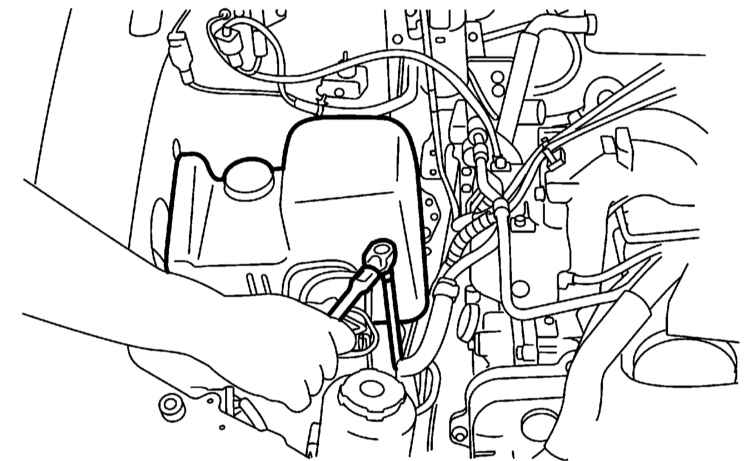

3. Выверните крепежные болты (В) и снимите сборку воздухоочистителя с опорных кронштейнов.
4. Внимательно проверьте стенки обеих секций кожуха на наличие трещин и прочих механических повреждений, в случае необходимости произведите замену.
5. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений.

Снятие и установка впускного воздуховода

 ПОРЯДОК ВЫПОЛНЕНИЯ

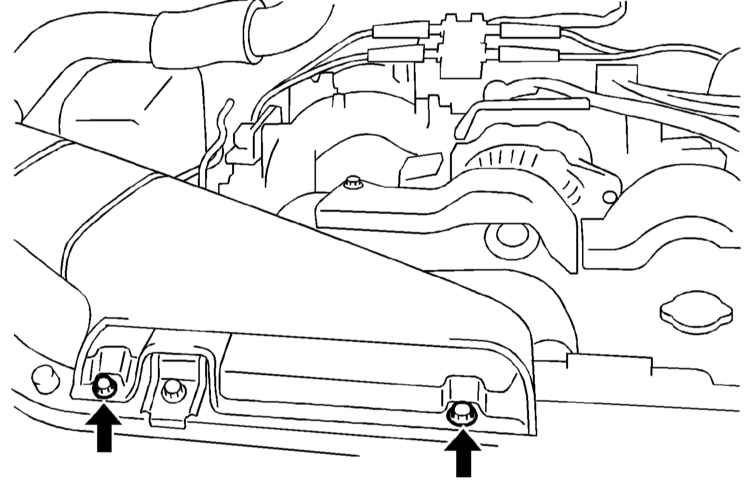

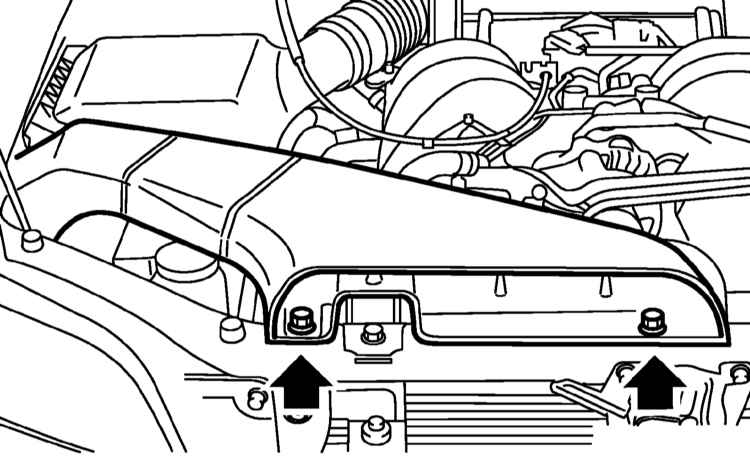

1. Выверните болты крепления воздухозаборника к панели передка автомобиля.

2. Выверните болт крепления рукава впускного воздуховода к панели брызговика.

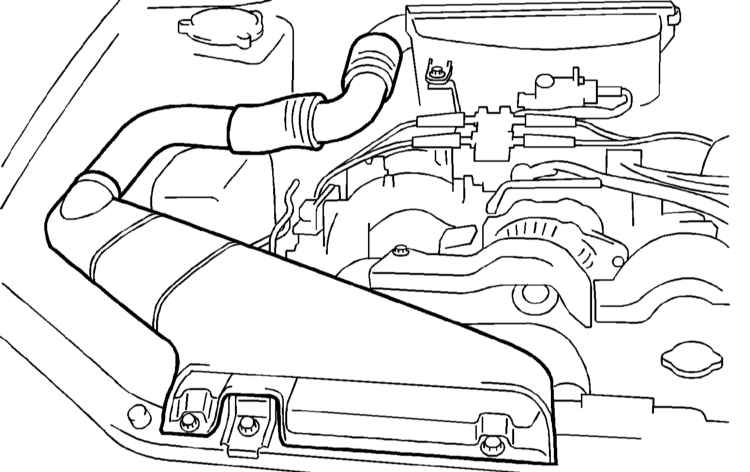

3. Снимите воздухозаборник в сборе с рукавом впускного воздуховода.

4. Внимательно изучите снятые компоненты на наличие трещин и прочих механических повреждений, проверьте проходимость воздуховода.

Снятие и установка резонаторной камеры

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной воздуховод (см. предыдущий подраздел).

2. Выверните крепеж и снимите резонаторную камеру.

3. Внимательно изучите камеру на наличие трещин и прочих механических повреждений, удостоверьтесь в отсутствии в камере посторонних предметов.
4. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений.


Модели 3.0 л

Замена фильтрующего элемента, снятие и установка воздухоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

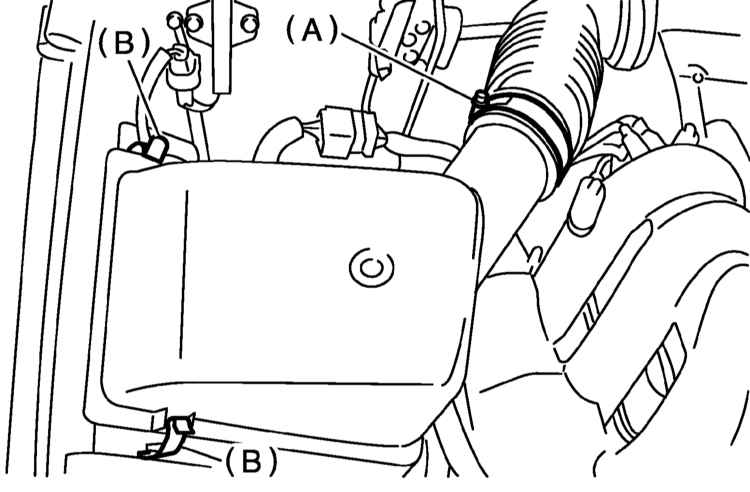

1. Отпустите крепежный хомут (А) и отделите от крышки воздухоочистителя гофрированный рукав.

2. Отпустите пружинные фиксаторы (В) и снимите крышку воздухоочистителя.
3. Извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.

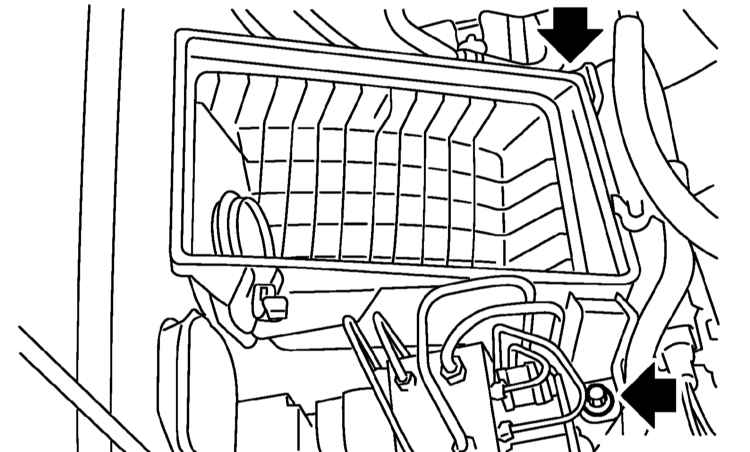

4. Вверните крепежные болты и снимите кожух воздухоочистителя.

5. Внимательно проверьте кожух и крышку воздухоочистителя на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.

6. Установка производится в обратном порядке. Болты крепления кожуха следует затягивать с усилием 32.3 Нм.

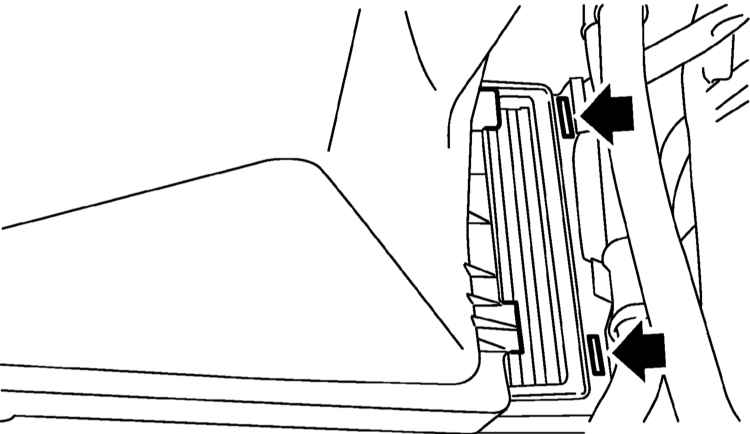

  Защелкивание пружинных фиксаторов должно производиться только после ввода стопорных язычков крышки в приемные пазы кожуха.

Снятие и установка воздухоприемной камеры

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

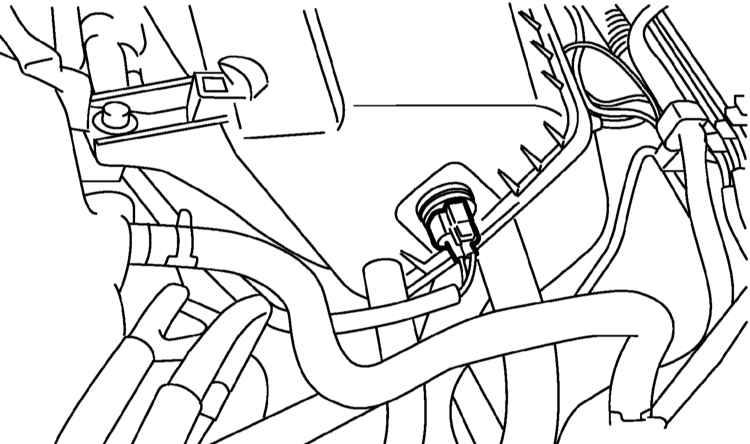

2. Отсоедините электропроводку от датчика температуры всасываемого воздуха (IAT).

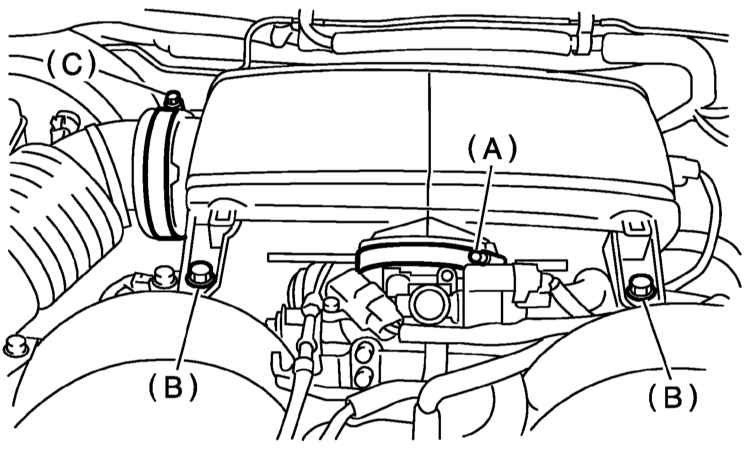

3. Отпустите хомут (А) патрубка подсоединения воздухоприемной камеры к корпусу дросселя.

А — Хомут
В — Крепежные болты
С — Хомут

4. Выверните болты (В) крепления воздухоприемной камеры к впускному трубопроводу.
5. Отпустите хомут (С) крепления к камере гофрированного воздуховода.
6. Отсоедините от воздухоприемной камеры прочие шланги и снимите сборку с автомобиля.
7. Внимательно проверьте камеру на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.
8. Установка производится в обратном порядке.

Снятие и установка воздухозаборника

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные болты и, высвободив из резонаторной камеры, снимите воздухозаборник с панели передка автомобиля.

2. Внимательно проверьте воздухозаборник, на наличие трещин и прочих механических повреждений. В случае необходимости удалите из проходного сечения сборки посторонние предметы. Дефектный воздухозаборник замените.
3. Установка производится в обратном порядке.

Снятие и установка резонаторной камеры

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Загоните автомобиль на подъемник.
2. Снимите воздухозаборник (см. предыдущий подраздел).
3. Снимите кожух воздухоочистителя (см. выше).

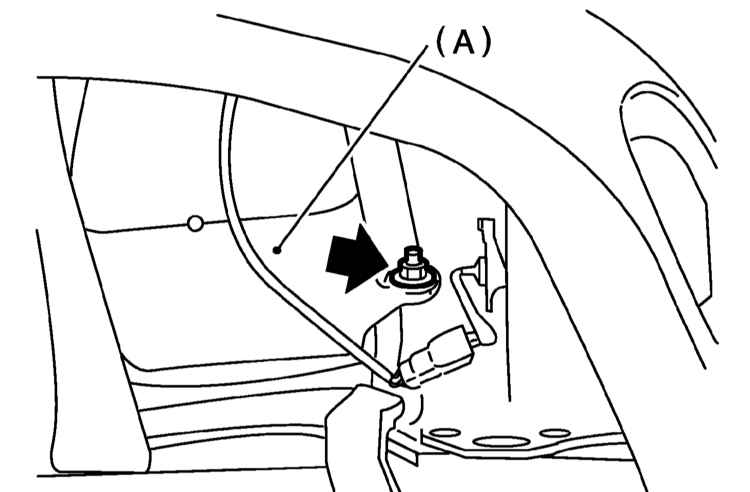

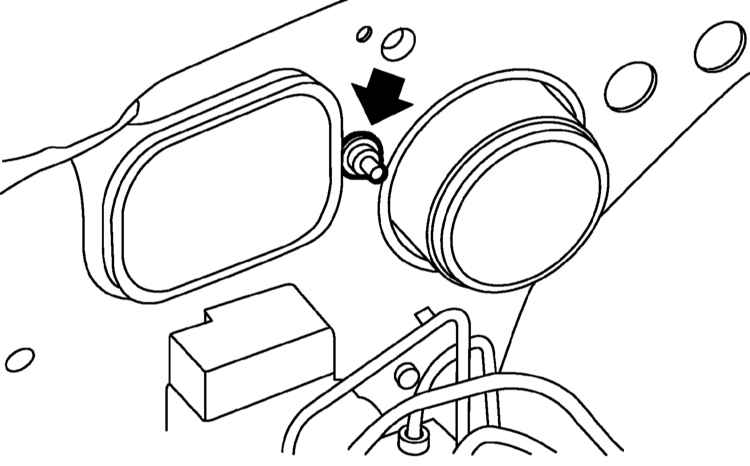

4. Выверните болт крепления резонаторной камеры к правой переборке двигательного отсека.

5. Снимите правое переднее колесо и поднимите автомобиль над землей.
6. Снимите правую панель грязеотбойника.

7. Извлеките резонаторную камеру через арку правого колеса.

8. Внимательно проверьте снятую камеру, на наличие трещин и прочих механических повреждений. Удостоверьтесь в отсутствии внутри посторонних предметов. В случае необходимости произведите соответствующие исправления/замените камеру.
9. Установка производится в обратном порядке.
