6.4.1. Снятие и установка секций системы выпуска отработавших газов

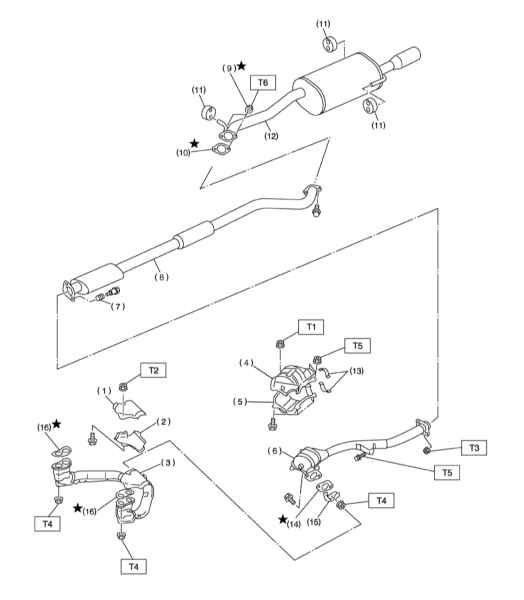

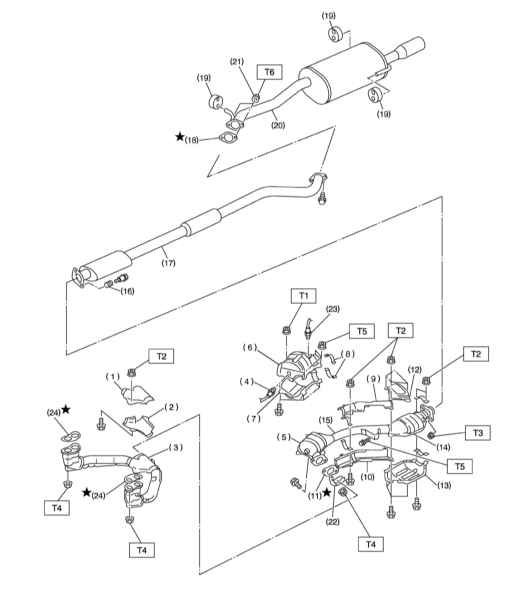

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л, оборудованные OBD II

1 — Верхняя крышка приемной секции
2 — Нижняя крышка приемной секции
3 — Приемная секция
4 — Докаталитический лямбда-зонд
5 — Передний каталитический преобразователь
6 — Верхняя крышка переднего каталитического преобразователя
7 — Нижняя крышка переднего каталитического преобразователя
8 — Хомут
9 — Верхняя крышка центральной секции
10 — Нижняя крышка центральной секции
11 — Уплотнительная прокладка
12 — Верхняя крышка заднего каталитического преобразователя
13 — Нижняя крышка заднего каталитического преобразователя
14 — Задний каталитический преобразователь
15 — Центральная труба
16 — Пружина
17 — Задняя секция
18 — Уплотнительная прокладка
19 — Резиновый подвес
20 — Глушитель
21 — Самоконтрящаяся гайка

22 — Протектор
23 — Посткаталитический лямбда-зонд
24 — Уплотнительная прокладка

Усилия затягивания резьбовых
соединений, Нм

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

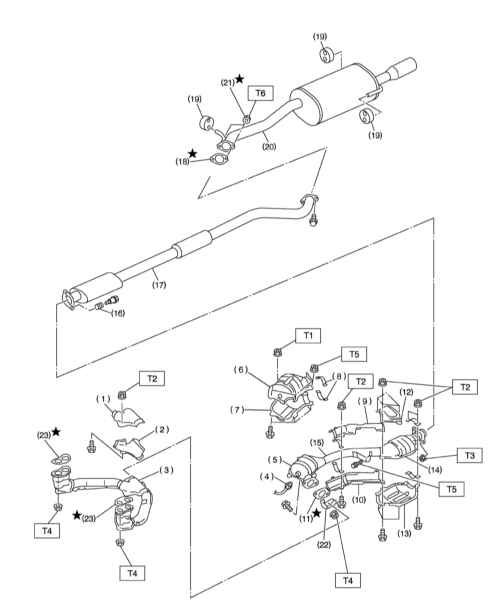

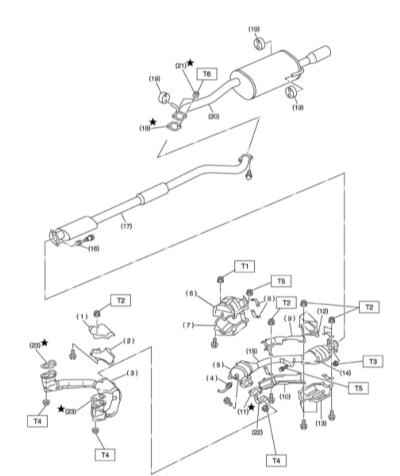

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л с OBD Subaru и каталитическим преобразователем

1 — Верхняя крышка приемной секции
2 — Нижняя крышка приемной секции
3 — Приемная секция
4 — Лямбда-зонд
5 — Передний каталитический преобразователь
6 — Верхняя крышка переднего каталитического преобразователя
7 — Нижняя крышка переднего каталитического преобразователя
8 — Хомут
9 — Верхняя крышка центральной секции
10 — Нижняя крышка центральной секции
11 — Уплотнительная прокладка
12 — Верхняя крышка заднего каталитического преобразователя
13 — Нижняя крышка заднего каталитического преобразователя
14 — Задний каталитический преобразователь
15 — Центральная труба
16 — Пружина
17 — Задняя секция
18 — Уплотнительная прокладка

19 — Резиновый подвес
20 — Глушитель
21 — Самоконтрящаяся гайка
22 — Протектор
23 — Уплотнительная прокладка

Усилия затягивания резьбовых
соединений, Нм

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

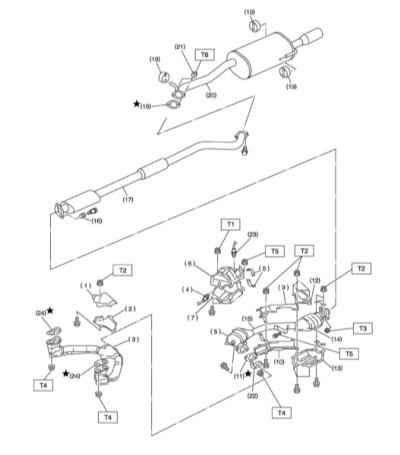

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л с OBD Subaru, без каталитического преобразователя

1 — Верхняя крышка приемной секции
2 — Нижняя крышка приемной секции
3 — Приемная секция
4 — Верхняя крышка центральной секции
5 — Нижняя крышка центральной секции
6 — Центральная секция
7 — Пружина
8 — Задняя секция
9 — Самоконтрящаяся гайка
10 — Уплотнительная прокладка
11 — Резиновый подвес
12 — Глушитель
13 — Хомут

14 — Уплотнительная прокладка
15 — Протектор
16 — Уплотнительная прокладка

Усилия затягивания резьбовых соединений, Нм

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

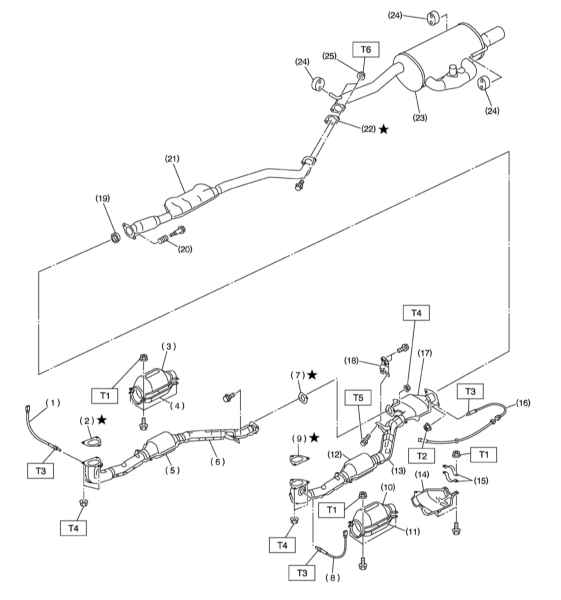

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 3.0 л, (OBD II)

1 — Правый докаталитический лямбда-зонд
2 — Уплотнительная прокладка
3 — Верхняя крышка правого переднего каталитического преобразователя
4 — Нижняя крышка правого переднего каталитического преобразователя
5 — Правый передний каталитический преобразователь
6 — Правая приемная труба
7 — Уплотнительная прокладка
8 — Левый докаталитический лямбда-зонд
9 — Уплотнительная прокладка
10 — Верхняя крышка левого переднего каталитического преобразователя
11 — Нижняя крышка левого переднего каталитического преобразователя
12 — Левый передний каталитический преобразователь
13 — Левая приемная труба
14 — Нижняя крышка заднего каталитического преобразователя
15 — Хомут
16 — Посткаталитический лямбда-зонд
17 — Задний каталитический преобразователь
18 — Кронштейн

19 — Уплотнительная прокладка
20 — Пружина
21 — Задняя труба
22 — Уплотнительная прокладка
23 — Глушитель
24 — Резиновый подвес
25 — Самоконтрящаяся гайка

Усилия затягивания резьбовых соединений, Нм

Т1: 13
Т2: 18
Т3: 21
Т4: 30
Т5: 35
Т6: 48

Приемная и центральная секции

 ПОРЯДОК ВЫПОЛНЕНИЯ

Действуйте в соответствии с указаниями по снятию и установке каталитических преобразователей (см. Раздел Снятие и установка компонентов систем снижения токсичности отработавших газов), - для моделей 2.0 и 2.5 л с OBD Subaru без каталитического преобразователя процедура аналогична с поправкой на конструкцию центральной секции (см. ниже). При установке не забудьте заменить уплотнительные прокладки.

Задняя секция

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите крепеж и отделите заднюю трубу от центральной секции.
2. Отдайте крепежные гайки и отделите заднюю секцию от глушителя.

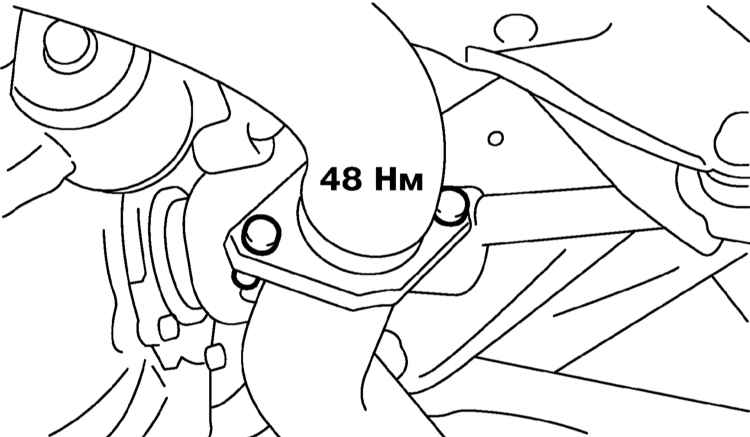

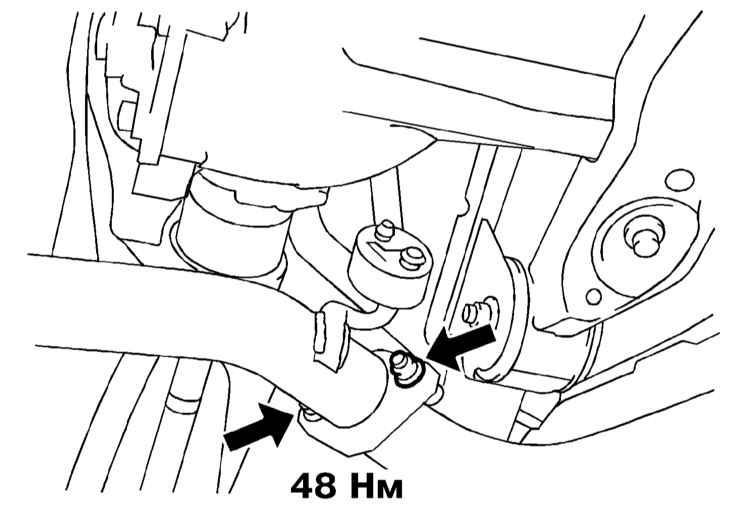

3. Установка производится в обратном порядке, гайки крепления задней секции к сборке глушителя затягиваются с усилием 48 Нм. Не забудьте заменить уплотнительные прокладки.

Глушитель

 ПОРЯДОК ВЫПОЛНЕНИЯ

 целью облегчения снятия резиновых подвесов предварительно смажьте их специальным составом Subaru CRC № 004301003.

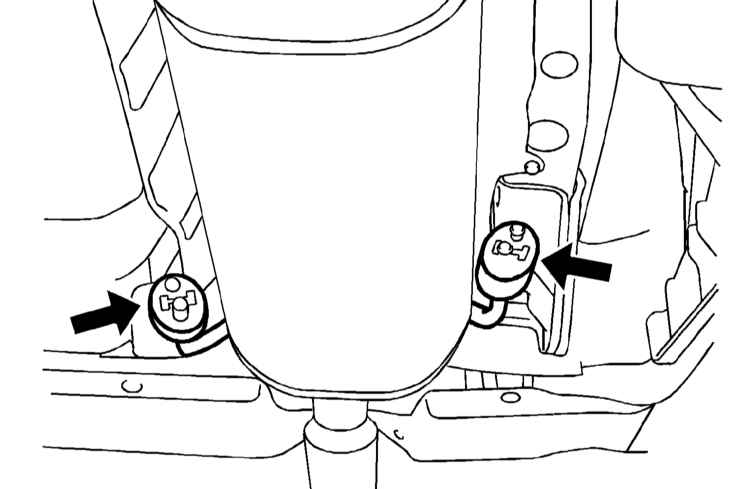

1. Отделите глушитель от задней секции системы выпуска.

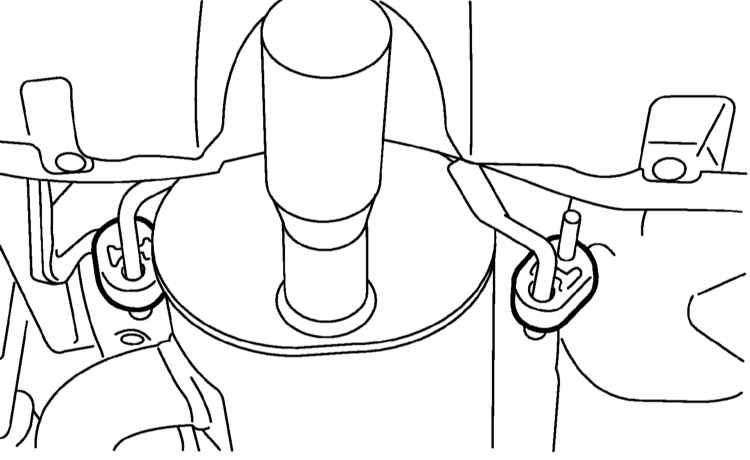

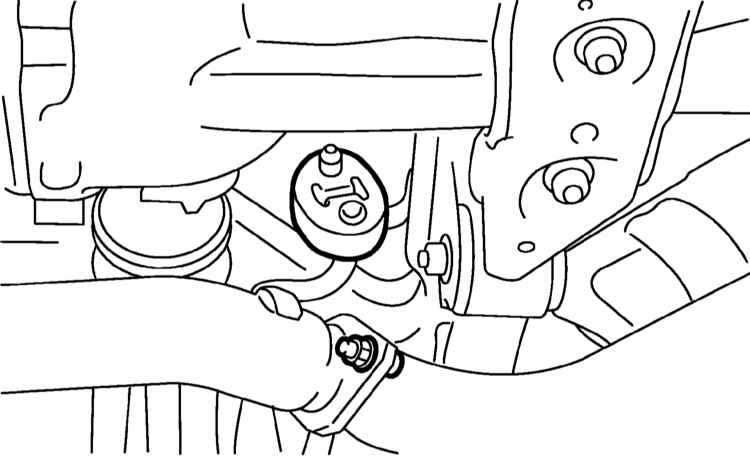

2. Снимите левый и правый резиновые подвесы глушителя.

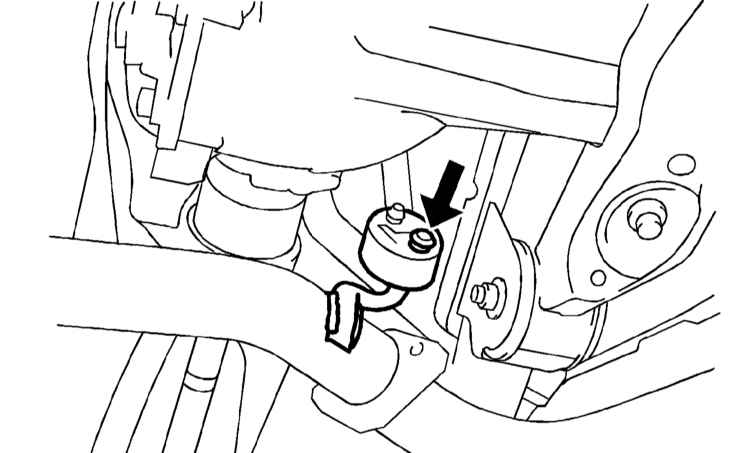

3. Снимите передний резиновый подвес глушителя.

4. Осторожно извлеките сборку глушителя из-под автомобиля.
5. Установка производится в обратном порядке, - не забудьте заменить уплотнительные прокладки.
