8.8. Система управляемой вентиляции картера (PCV)

Общая информация

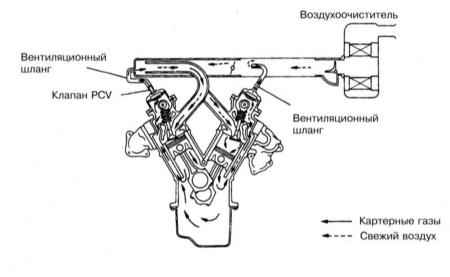

Схема движения потока картерных газов в двигателях, оборудованных системой PCV типичной конструкции

Система PCV (обратитесь к иллюстрации выше) служит для снижения эмиссии в атмосферу углеводородных соединений за счет вывода из двигателя картерных газов. Продувка блока осуществляется путем прогонки поступающего из воздухоочистителя свежего воздуха через картер, в котором он смешивается с накопившимися испарениями и прорвавшимися из камер сгорания газами и выводится через клапан PCV во впускной трубопровод.

К числу основных компонентов системы относятся клапан PCV, воздухозаборник и комплект вакуумных шлангов, соединяющих перечисленные устройства с двигателем.

С целью поддержания стабильности оборотов холостого хода клапан PCV перекрывает поток продувки при глубоком разрежении во впускном трубопроводе. В случае нарушения исправности функционирования двигателя (как, например, при изнашивании поршневых колец) система производит отвод избытка картерных газов через вентиляционную трубку обратно в воздухоочиститель и дожигание их в камерах сгорания.

Поступление картерных газов в двигатель осуществляется через корпуса дросселя, который со временем начинает покрываться смолянистыми отложениями, в особенности в районе расположения дроссельной заслонки. Ввиду сказанного, следует время от времени производить чистку корпуса дросселя.
