8.9. Каталитический преобразователь - общая информация, проверка состояния и замена

Во избежание нарушения гарантийных обязательств, распространяющихся на компоненты систем снижения токсичности отработавших газов, производите проверку и обслуживание каталитического преобразователя в условиях мастерской автосервиса.

Общая информация

Каталитический преобразователь является компонентом систем снижения токсичности отработавших газов, включен в состав системы выпуска и служит для снижения эмиссии в атмосферу токсичных составляющих. Существует два типа каталитических преобразователей. Обычный окислительный преобразователь позволяет снизить содержание в отработавших газах углеводородов и монооксида углерода. Трехфункциональный каталитический преобразователь дополнительно позволяет сократить эмиссию оксидов азота (NОХ). На всех рассматриваемых в настоящем Руководстве моделях используются трехфункциональные каталитические преобразователи. При контакте отработавших газов с преобразователем происходит химическая реакция окисления, превращающая несгоревшие вредные соединения в безопасные воду и углекислый газ.

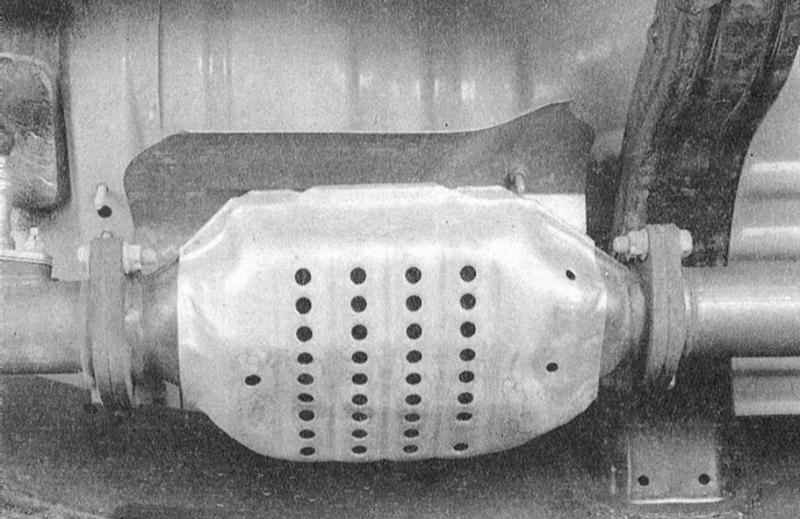

Каталитический преобразователь входит в состав системы выпуска отработавших газов и внешне выглядит как дополнительный глушитель (обратитесь к сопроводительной иллюстрации).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Диагностическое оборудование для проверки исправности состояния каталитического преобразователя является дорогостоящим и крайне сложным в эксплуатации. При возникновении подозрений на отказ преобразователя, отгоните автомобиль для проверки на станцию техобслуживания.
2. Каждый раз, когда автомобиль по какой-либо причине поднимается над землей, осматривайте преобразователь на наличие признаков механических повреждений, следов утечек и развития коррозии. Проверяйте состояние сварных швов и надежность затягивания фланцевых болтов крепления устройства к секциям системы выпуска отработавших газов. Дефектный каталитический преобразователь подлежит замене.
3. Следите за надежностью крепления термозащитного экрана и чтобы между преобразователем и элементами шасси/кузова постоянно сохранялся зазор достаточной величины (см. Главу Настройки и текущее обслуживание автомобиля).

Замена

Описание процедуры замены каталитического преобразователя приведено в Главе Системы питания и выпуска отработавших газов.
