15. Тормозная система

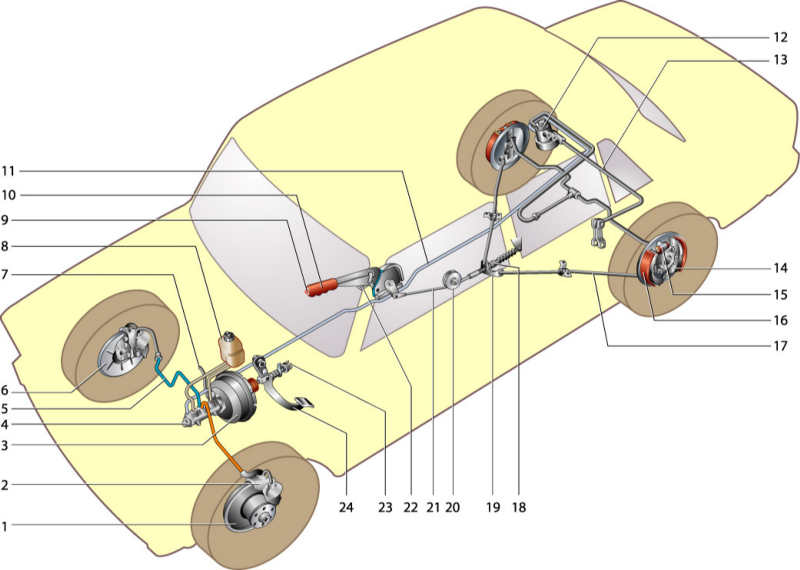

1 – диск тормоза;
2 – суппорт переднего тормоза;
3 – вакуумный усилитель;
4 – главный цилиндр гидропривода тормозов;
5 – трубопровод контура привода передних тормозов;
6– защитный кожух переднего тормоза;
7 – вакуумный трубопровод;
8 – бачок главного цилиндра;
9 – кнопка рычага привода стояночного тормоза;
10 – рычаг привода стояночного тормоза;
11 – трубопровод контура привода задних тормозов;
12 – регулятор давления задних тормозов;

13 – рычаг привода регулятора давления;
14 – рычаг ручного привода колодок;
15 – колесный цилиндр заднего тормоза;
16 – задние тормозные колодки;
17 – задний трос;
18 – регулировочная гайка с контргайкой;
19 – уравнитель заднего троса;
20 – направляющий ролик;
21 – передний трос;
22 – упор выключателя контрольной лампы стояночного тормоза;
23 – выключатель стоп-сигнала;
24 – педаль тормоза.

Описание конструкции

Автомобиль оборудован двумя тормозными системами – рабочей и стояночной. Рабочая имеет гидравлический привод и обеспечивает торможение автомобиля во время движения, вторая, как правило, используется во время стоянки и имеет механический привод.

Рабочая тормозная система состоит из двух раздельных контуров привода передних и задних тормозных механизмов. При выходе из строя одного из контуров второй позволяет, хотя и с меньшей эффективностью, затормозить автомобиль. Оба контура работают независимо друг от друга.

Рабочая система включает педальный узел, главный тормозной цилиндр с бачком и вакуумным усилителем, регулятор давления задних тормозов, тормозные механизмы передних и задних колес с рабочими цилиндрами и трубопроводы.

Тормозные механизмы передних колес – дисковые. Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Тормозные механизмы задних колес – барабанные с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Основной элемент механизма автоматической регулировки – стальные пружинные разрезные кольца. Они вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца сдвигаются на величину износа. В случае повреждения зеркала цилиндров кольца могут «закиснуть» и поршни потеряют подвижность. Цилиндры в этом случае заменяем.

Главный тормозной цилиндр двухполостной, имеет два поршня, крепится к корпусу вакуумного усилителя на двух шпильках. Полости главного цилиндра соединены шлангами с питающим бачком. В крышке бачка установлен датчик недостаточного уровня тормозной жидкости.

В гидропривод тормозов задних колес последовательно включен регулятор давления, снижающий давление в гидроприводе при уменьшении нагрузки на задний мост. Это предотвращает блокировку задних колес и занос задней оси автомобиля.

Привод стояночной тормозной системы – механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага, переднего троса, уравнителя, заднего троса и рычага ручного привода колодок. Стояночная тормозная система должна удерживать автомобиль на уклоне 25%.
