16.3. Замена предохранителей

 ПОРЯДОК ВЫПОЛНЕНИЯ

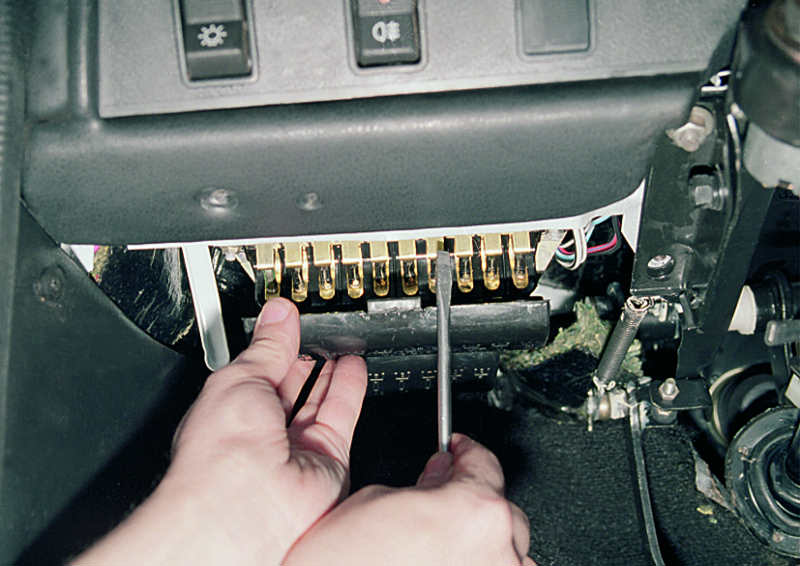

Поддев отверткой, снимаем крышку основного блока.

Предохранители установлены между пружинными клеммами. У предохранителей номиналом 8А изолятор черного цвета, 16А – зеленого. Расположены они по порядку номеров слева направо.

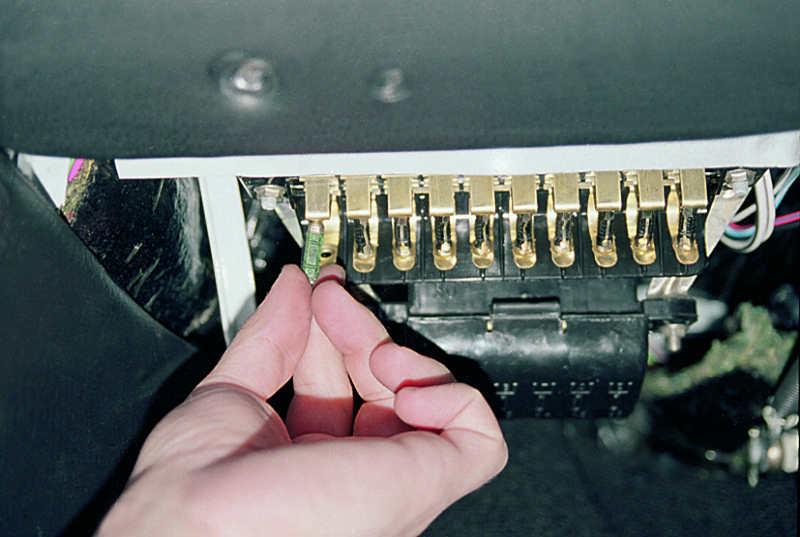

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый предохранитель соответствующего номинала (см. таблицу Электрические цепи, защищаемые плавкими предохранителями).

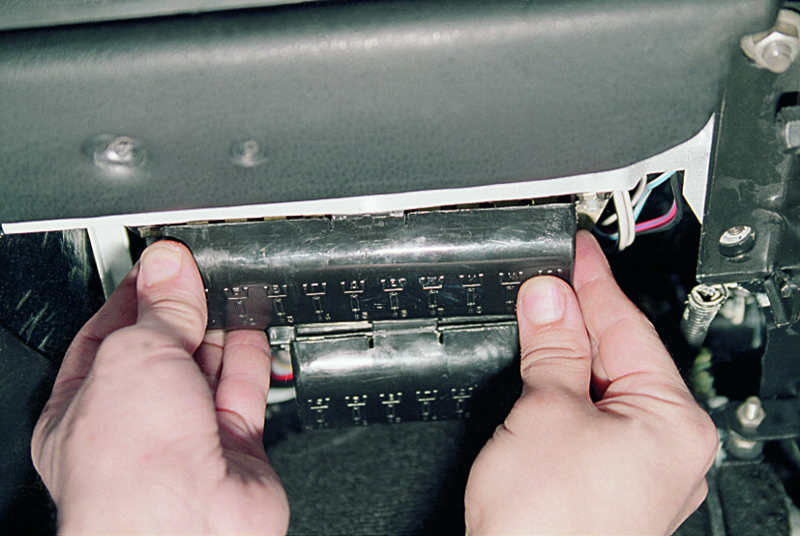

Защелкиваем крышку на место.

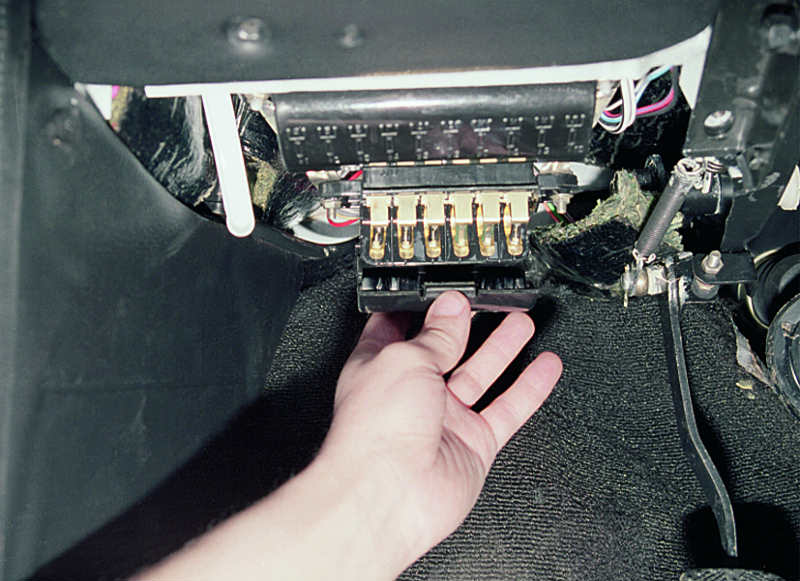

Аналогично меняем предохранители в дополнительном блоке.
