9. Электрооборудование

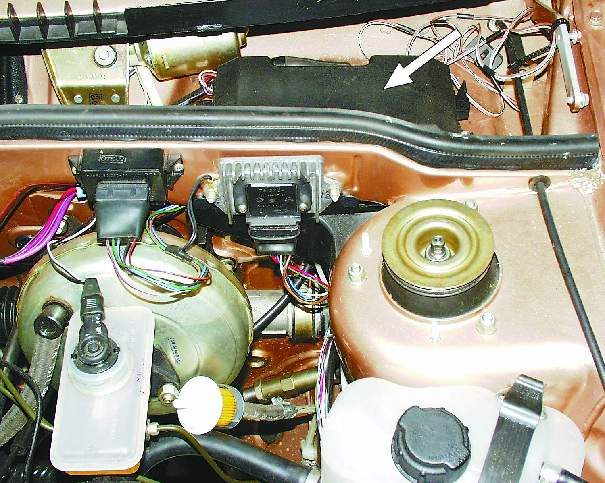

Блок реле и предохранителей установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны.

Примечание

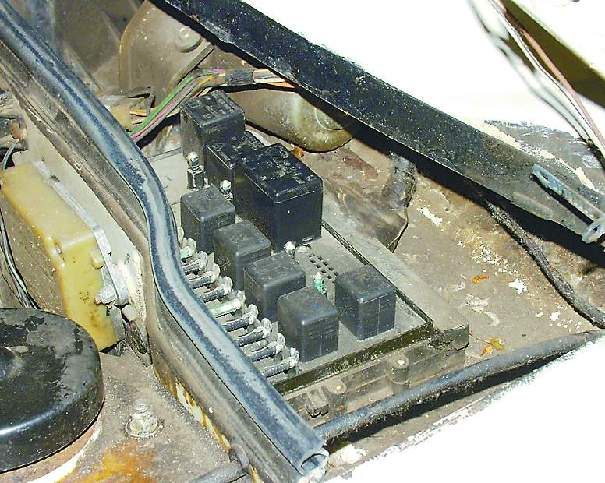

Блок реле и предохранителей более раннего выпуска снимается и устанавливается так же, как и описанный в книге.

ПОРЯДОК ВЫПОЛНЕНИЯ

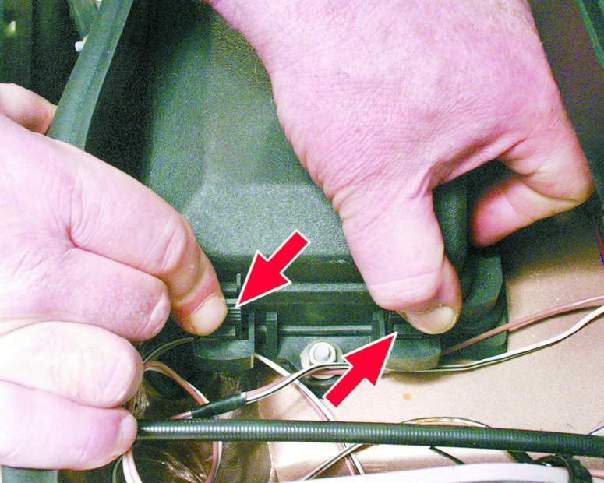

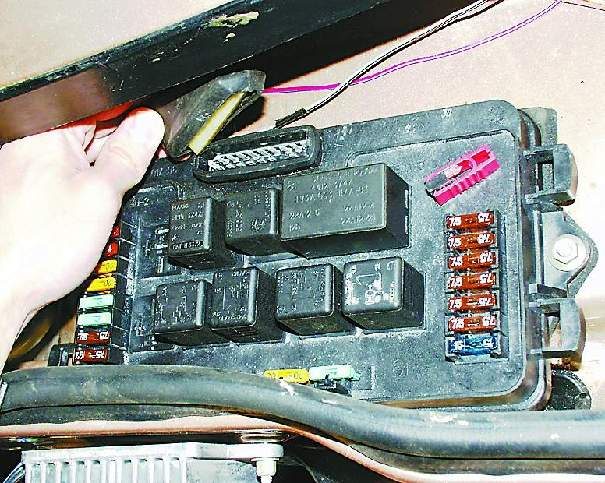

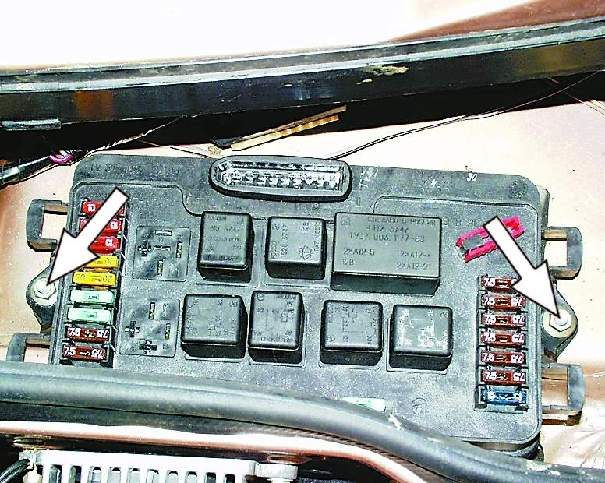

1. Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластмассовые защелки.	2. Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами.	3. Отверните две гайки крепления блока.

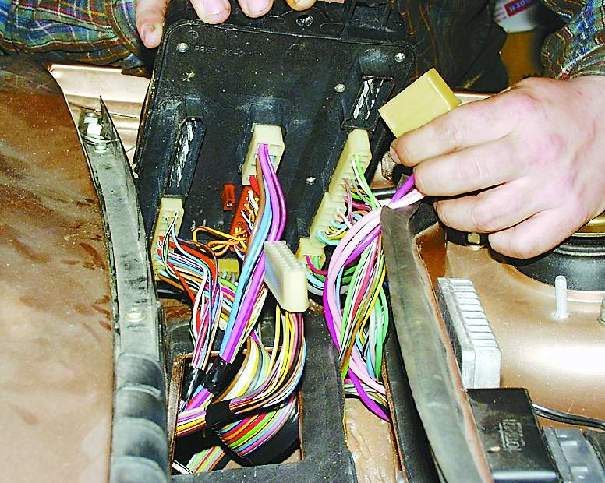

	4. Выньте блок из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке.

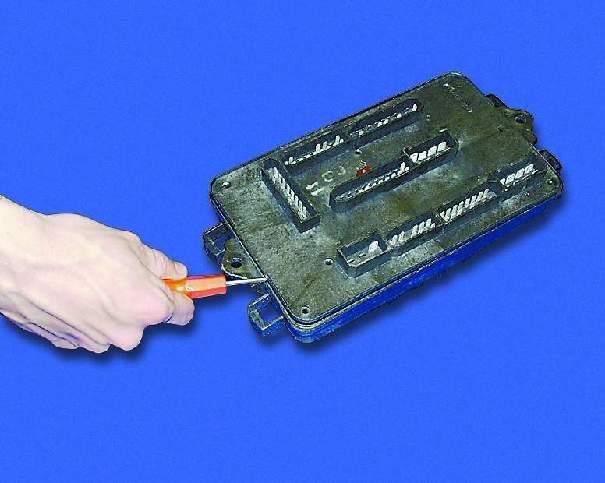

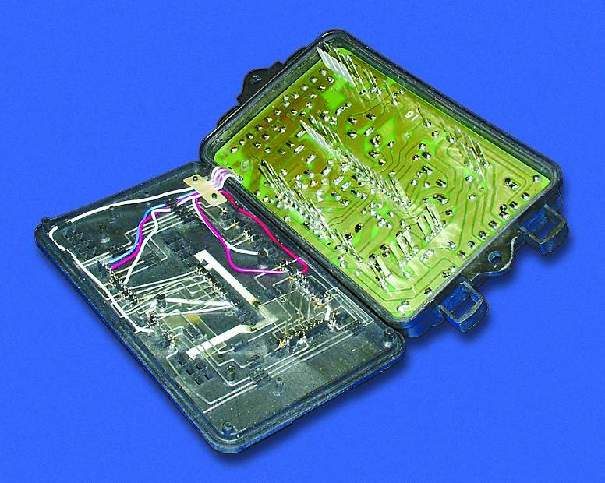

5. Отверните восемь винтов крепления нижней крышки.	6. Подцепите отверткой и откиньте нижнюю крышку блока.	7. Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты. Если это не удается, замените блок.
8. Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей.
