14.25. Высокочастотные громкоговорители

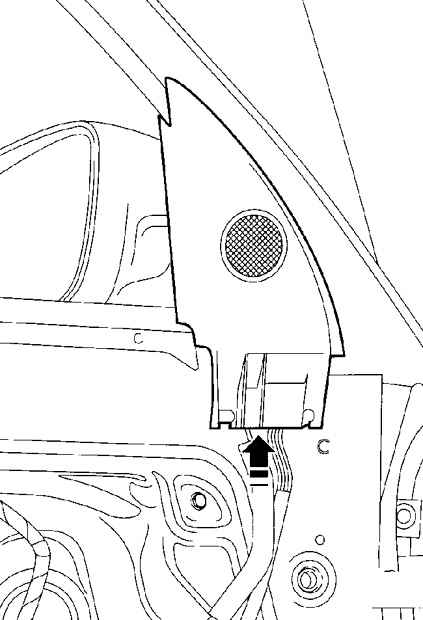

Направление снятия внутренней декоративной накладки наружного зеркала передней двери

Высокочастотные громкоговорители передней двери закреплены во внутренней декоративной накладке наружного зеркала заднего вида, а задней двери – в декоративной накладке внутренней ручки двери.

Замену громкоговорителя можно произвести только вместе с декоративной накладкой.

Снятие

ПЕРЕДНЯЯ ДВЕРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку двери.

2. Отсоедините электрический разъем, расположенный на проводах громкоговорителя.

3. Перемещая декоративную накладку с закрепленным на ней громкоговорителем вверх, снимите ее с передней двери, см. рис. Направление снятия внутренней декоративной накладки наружного зеркала передней двери.
Предупреждение
Внутренняя декоративная накладка наружного зеркала крепится зацепом только в одной точке и сдвигать ее можно только вверх.

ЗАДНЯЯ ДВЕРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку задней двери.

2. Снимите декоративную накладку внутренней ручки открытия задней двери.

3. Отсоедините от громкоговорителя электрический разъем.

4. Снимите переключатель стеклоподъемника.

Установка

Установка производится в последовательности, обратной снятию.
