14.26. Низкочастотные громкоговорители

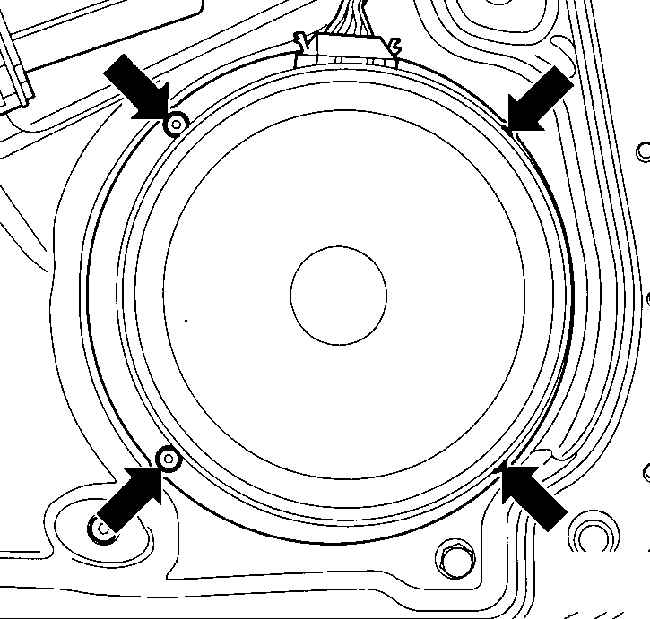

Расположение заклепок крепления низкочастотного громкоговорителя к двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку двери.

2. Отсоедините от громкоговорителя электрический разъем.

3. Используя сверло соответствующего диаметра, высверлите 4 заклепки, крепящие громкоговоритель к двери, см. рис. Расположение заклепок крепления низкочастотного громкоговорителя к двери.

4. Снимите громкоговоритель и извлеките остатки заклепок из отверстий в двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите низкочастотный громкоговоритель на дверь и закрепите его заклепками или самонарезающими винтами.

2. Подсоедините к громкоговорителю электрический разъем.

3. Установите внутреннюю обивку двери, при этом не забудьте установить уплотнитель между громкоговорителем и обивкой двери.
