8.5.2. Сборка дифференциала

Сборка дифференциала проводится в обратной последовательности. Тем не менее при сборке необходимо обратить особое внимание на следующее:

- необходимо вставить обе шестерни полуоси и установить пластмассовый сепаратор;

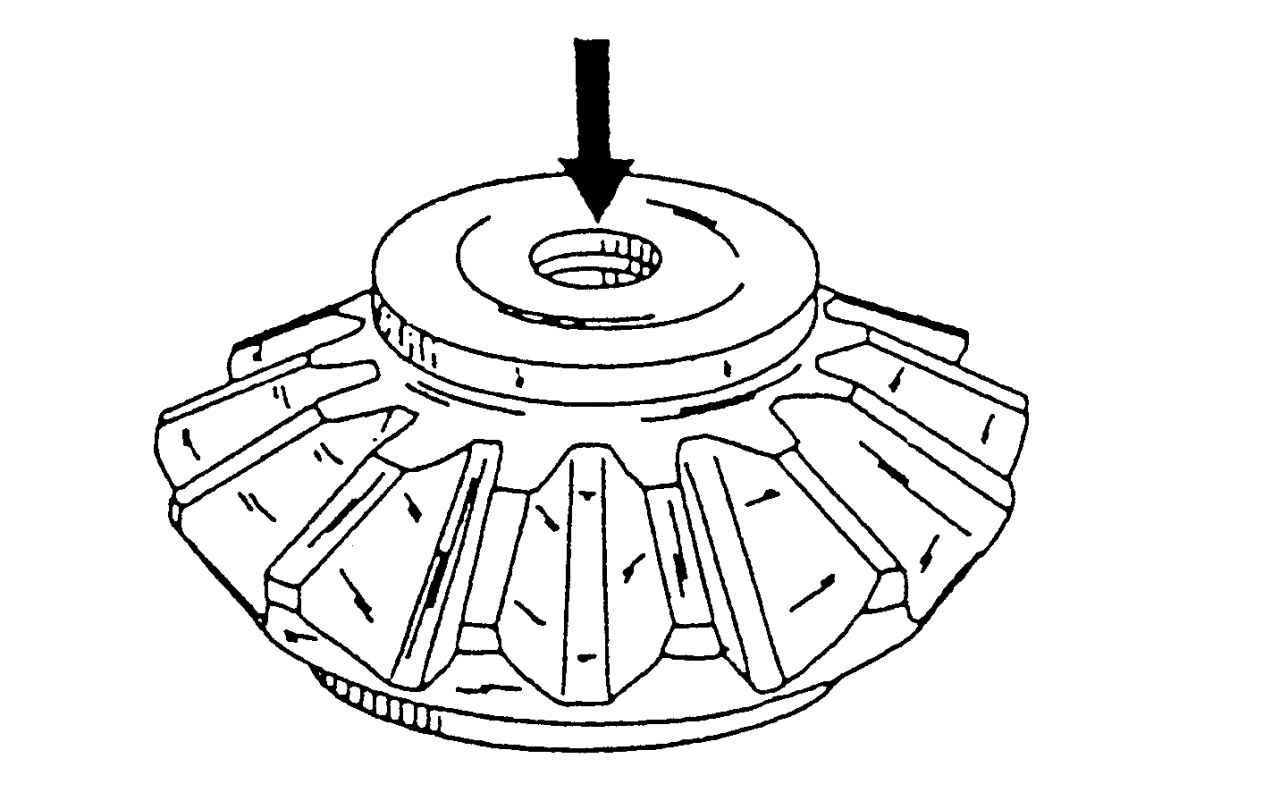

Рис. 205. Гайка болта крепления приводных фланцев, вставленная в полуосевые шестерни

- в случае необходимости замены гаек для болтов крепления валов с фланцами (например, при сорванной резьбе) старые гайки выпрессовываются снаружи или выбиваются, а новые гайки запрессовываются изнутри. Обязательно следить за тем, чтобы гайки полностью прилегали по всей окружности к посадочной поверхности (см. рис. 205);

- вставить оба вала с фланцами в полуосевые шестерни. Ввести в отверстие один конический сателлит и развернуть его на 180°. Затем вставить второй конический сателлит так, чтобы он установился напротив первого. Отцентрировать конические сателлиты с помощью отверстия для оси сателлитов и запрессовать ось. Зафиксировать ось обоими штифтами, если таковые используются. Все детали тщательно смазать трансмиссионным маслом.

При установке напрессованной в горячем состоянии ведомой шестерни действовать следующим образом:

- перед установкой ведомой шестерни тщательно очистить поверхность коробки дифференциала металлической щеткой (но без наждачной шкурки) и смазать ее герметиком VW — AMV 185 100 01;

- нагреть шестерню (на этот раз до 150° С) и быстро запрессовать корпус дифференциала в шестерню. На рис. 206 показано, как устанавливается шестерня.

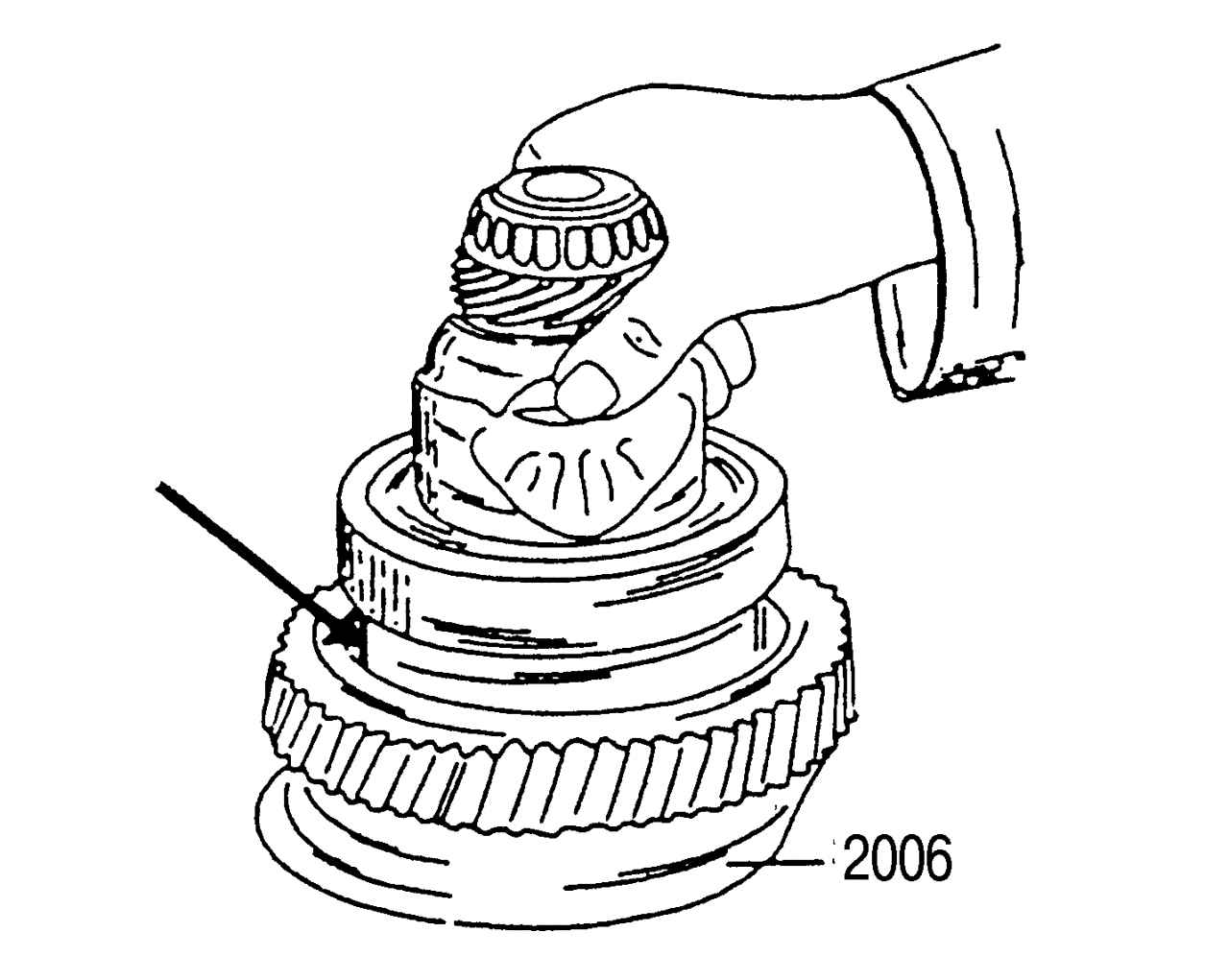

Рис. 206. Сборка ведомой шестерни

Стрелка указывает на скос ведущего колеса, бурт находится на нижней стороне. После запрессовки не разгружать пресс еще в течение одной-двух минут, пока детали не остынут. Запрессовку выполнять как можно быстрее. Для проверки температуры обязательно использовать термометр;

- при креплении шестерни заклепками необходимо приобрести новые специальные болты. Установить шестерню на коробку дифференциала и закрепить его болтами, шайбами и гайками;

- зажать дифференциал в тиски и затянуть болты и гайки поочередно крест-накрест моментом 70 Н·м;

- привод спидометра и подшипник дифференциала могут устанавливаться совместно с помощью ударов или напрессовкой. Коробка дифференциала в обоих случаях должна иметь надежную опору.

Примечание Ведомую шестерню можно заменять без замены ведомого вала коробки передач. Шестерня должна иметь то же количество зубьев.
