8.6.2. Регулировка механизма переключения передач

Прежде чем проводить регулировку, надо проверить надежность переключения всех передач следующим образом:

- проверить, чтобы рычаг переключения передач на холостом ходу находился в положении «нейтраль»;

- переключить все передачи. Они должны включаться надежно, без заедания. Особое внимание обратить на блокировку заднего хода;

- включить первую передачу;

- при включенной передаче выбрать зазор в системе рычагов переключения, для чего легким нажатием перевести рычаг переключения передач немного влево;

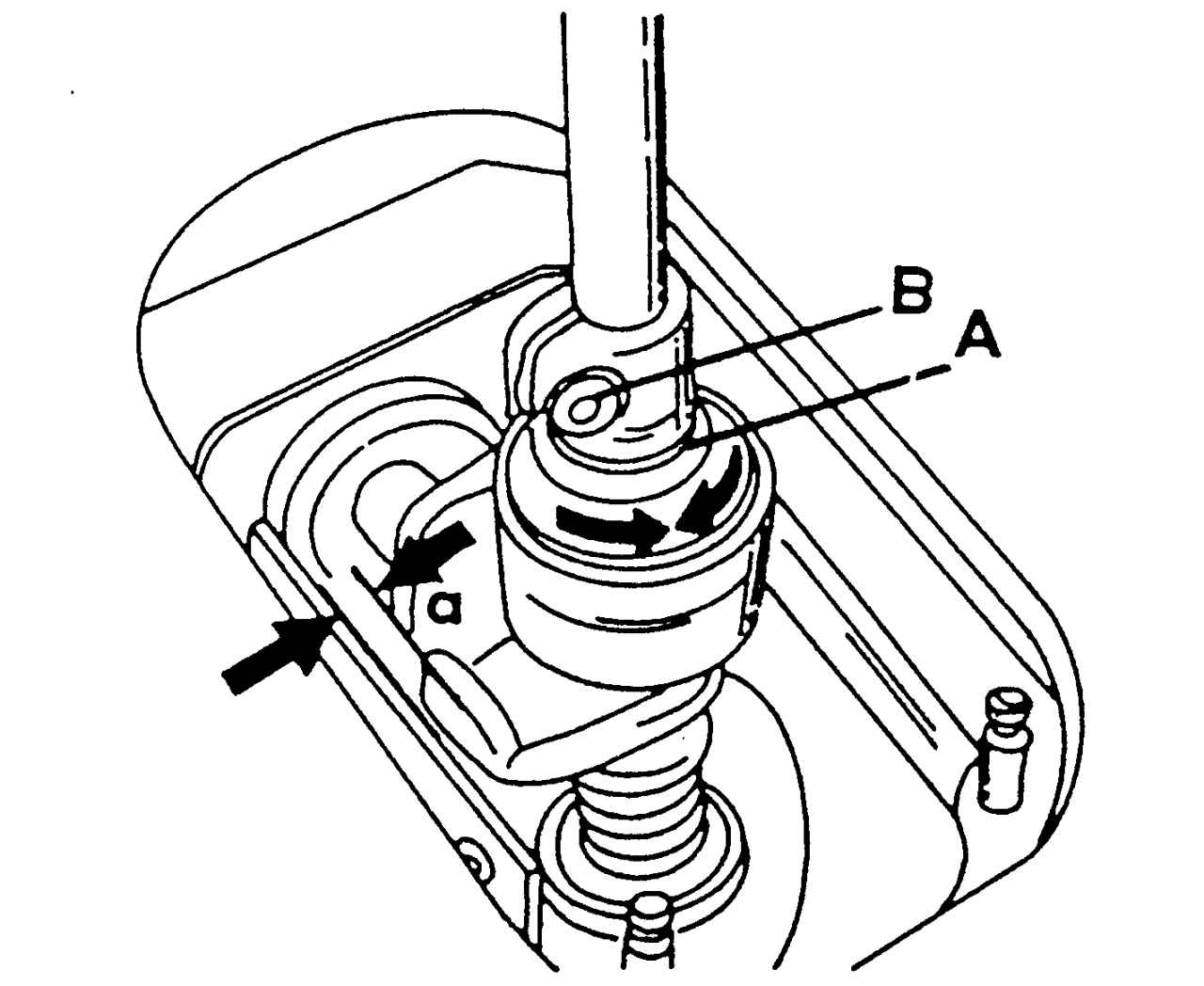

Рис. 216. Регулировка механизма управления коробкой передач: а — зазор между рычагом переключения передач и упором в корпусе рычага; В — болт A — эксцентрик

- зазор а (рис. 216) между рычагом переключения передач и упором в корпусе рычага должен составлять от 1 до 1,5 мм.

Если требуется настройка, необходимо выполнить следующее:

- перевести рычаг коробки передач в положение «нейтраль»;

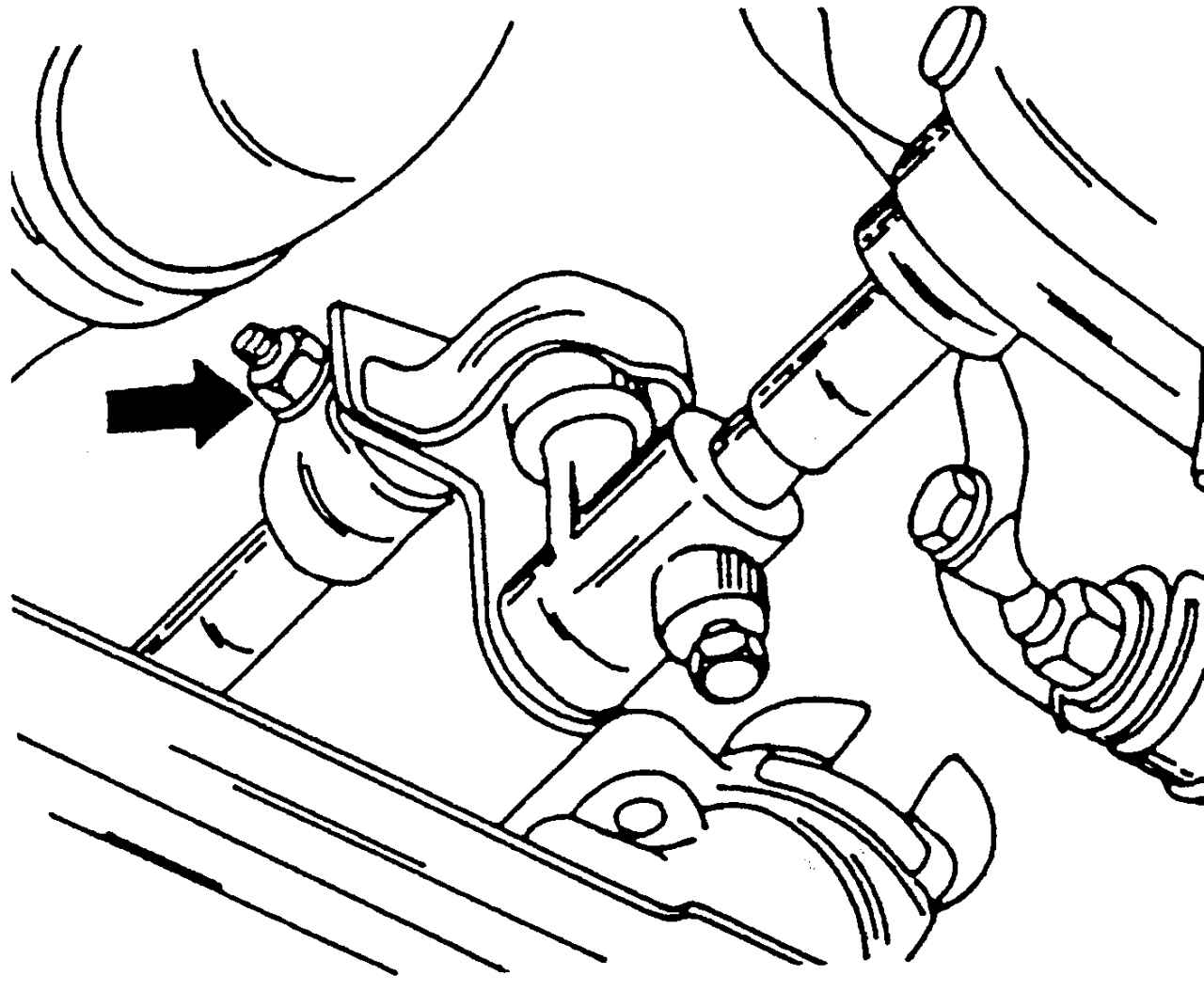

Рис. 217. Ослабление зажимной скобы при регулировке

- ослабить затяжку указанных на рис. 217 гайки и болта зажимной скобы (место указано стрелкой). После этого тяга рычага переключения передач и сам рычаг должны перемещаться свободно;

- перемещать соответствующим образом тягу рычага переключения передач взад и вперед и снова затянуть зажимную скобу. Опять проверить работу рычага переключения передач, как описано ранее;

- если требуется дополнительная регулировка, ослабить болт В (см. рис. 216) и изменить положение эксцентрика (в направлении, указанном стрелкой).
