14.2.1.1. Модификация резиновой изоляционной втулки контактной клеммы

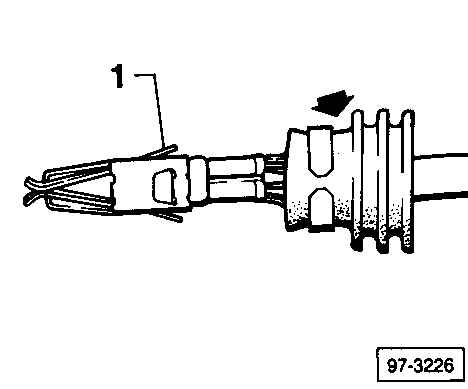

Резиновая изоляционная втулка (указана стрелкой) устанавливается в некоторые контактные клеммы штекеров на заводе изготовителе. Когда Вы проводите ремонт электропроводки, резиновую изоляционную втулку необходимо перевернуть, перед тем как снова вставлять в корпус штекера.

ПОРЯДОК ВЫПОЛНЕНИЯ
1) достаньте и отрежьте старую контактную клемму 1
2) снимите с провода резиновую изоляционную втулку и переверните ее (на 180°)
3) осмотрите и замените втулку, если она повреждена
Предупреждение

В случае замены новая втулка должна быть такого же цвета, как и старая, это позволит обеспечить необходимую герметичность между проводом, втулкой и корпусом штекера.

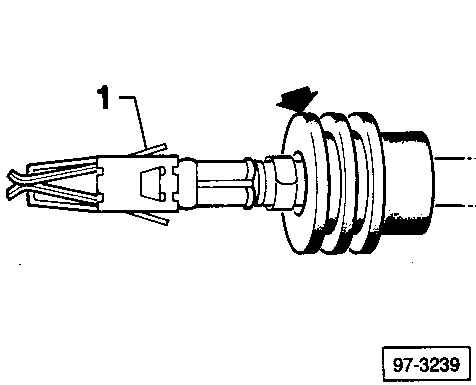

4) наденьте втулку на провод так, чтобы поясок (указан стрелкой) находился со стороны контактной клеммы 1
5) как следует прижмите новую клемму 1 к проводу
