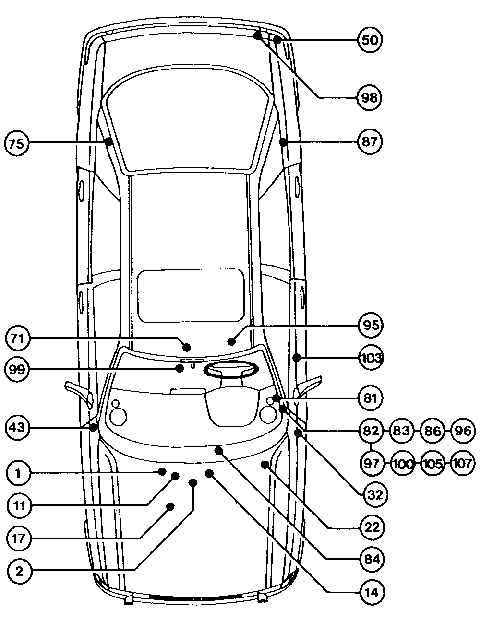

14.2.1.7. Точки заземления и сварные соединения проводовМеста расположения точек заземления
1. Перемычка заземления аккумулятора на кузов
автомобиля
2. Перемычка заземления коробки передач
на кузов
11. Точка заземления в аккуму-ляторном ящике
14. Точка заземления на коробке передач
17, Точка заземления на впускном
коллекторе
22. Точка заземления возле гидравлического блока
32. Точка заземления под левой стороной приборной панели
43. Точка заземления под правой стойкой
"А"
50. Точка заземления в левой части
багажного отделения
71. Точка заземления в переднем изгибе
крыши
75. Точка заземления правой задней
стойки "С"
81. Сварное заземление – в жгуте проводов панели инструментов
82. Сварное заземление – 1 – в левом переднем жгуте проводов
83. Сварное заземление – в правом переднем жгуте проводов
| 84. Сварное заземление – в правом переднем
жгуте проводов,

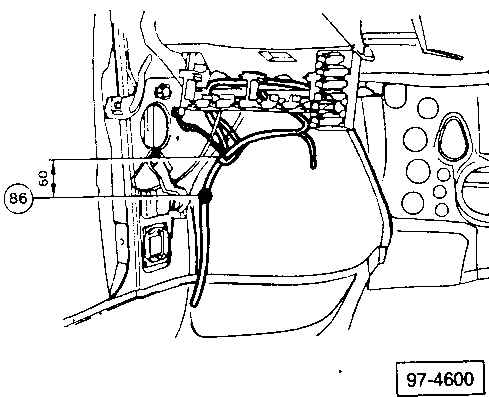

86. Сварное заземление – 1 – в заднем жгуте проводов
87. Сварное заземление – 2 – в заднем жгуте проводов
95. Сварное- заземление – в
жгуте проводов сидении с электроприводом
96. Сварное заземление – в
жгуте проводов сидения с подогревом
97. Сварное заземление – в
жгуте проводов кондиционера
98. Сварное заземление – заднего жгута проводов
99. Сварное заземление – жгута проводов центральной стойки
100. Сварное заземление – жгута проводов системы АБС
10З. Сварное заземление – жгута проводов центрального замка
105. Сварное заземление – жгута проводов центрального замка
107. Сварное заземление – жгута проводов внешнего зеркала |

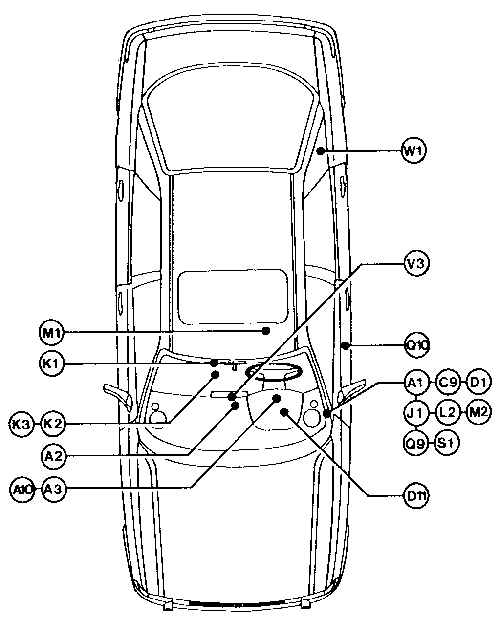

Сварные соединения положительных (+) проводов
|
А1. Сварное соединение положительных (+) проводов – в жгуте проводов
приборной панели
А2. Сварное соединение (15) – в жгуте проводов приборной панели
А3. Сварное (+) соединение (58) – в жгуте проводов приборной панели
А10. В жгуте проводов приборной

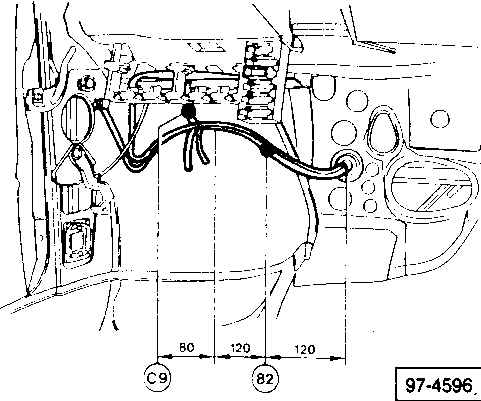

С9. Сварное (+) соединение (75а) в левом переднем жгуте проводов
D1. Сварное (+) соединение (15а) в правом переднем жгуте проводов
D11. Сварное (+) соединение (15) – над предохранителем S28 в правом
переднем жгуте проводов
J1. Сварное (+) соединение (З0) – в жгуте проводов системы АБС
К1. Сварное (+) соединение (58) – жгута проводов центральной стойки
К2. Сварное (+) соединение (15а) – жгута проводов центральной стойки
|
К3. Сварное (+) соединение (58а) – жгута проводов центральной стойки
L2. Соединено со жгутом проводов компрессора кондиционера
M1. Сварное (+) соединение – 1 – (30) – жгута проводов
сидения с электроприводом
M2. Сварное (+) соединение – 2 – (30) – жгута проводов
сидения с электроприводом
Q9. Соединено со жгутом проводов дверного стекла с электроприводом
Q10. Сварное (+) соединение (87) – в жгуте проводов дверного стекла
с электроприводом, центрального замка, дверного контакта
S1. Сварное (+) соединение (30) – в жгуте проводов центрального замка
V3. Соединено с NF (–) – в жгуте проводов задних динамиков
W1. Сварное (+) соединение (54) – в заднем жгуте проводов
|

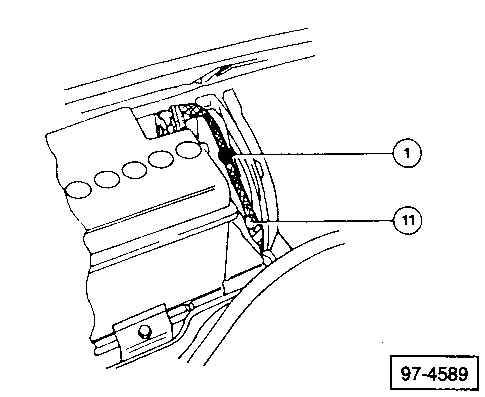

Перемычка заземления аккумулятора на кузов автомобиля

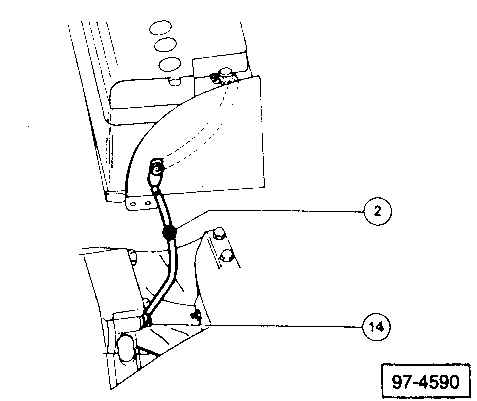

Перемычка заземления коробки передач на кузов

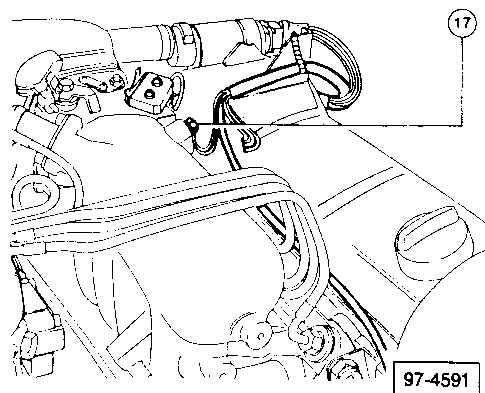

Точка заземления на впускном коллекторе (4-цилиндровый двигатель)

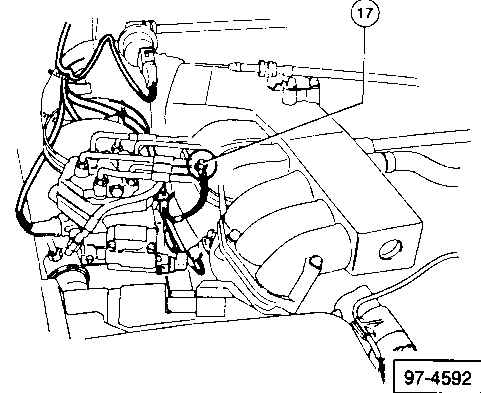

Точка заземления на впускном коллекторе (5-цилиндровый двигатель)

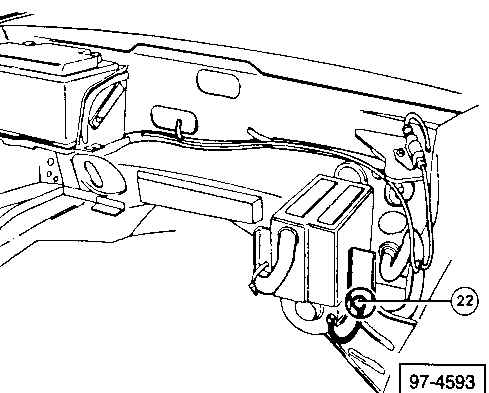

Точка заземления возле гидравлического блока
Точка заземления под приборной панелью

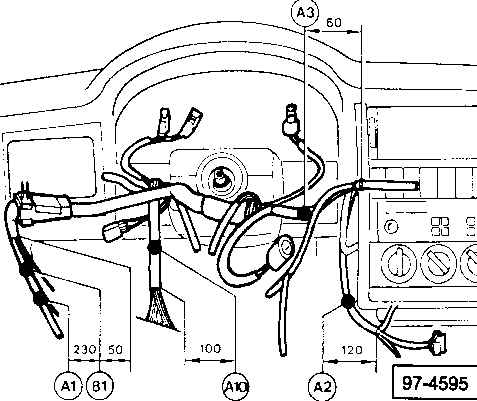

Сварное (+) соединение проводов

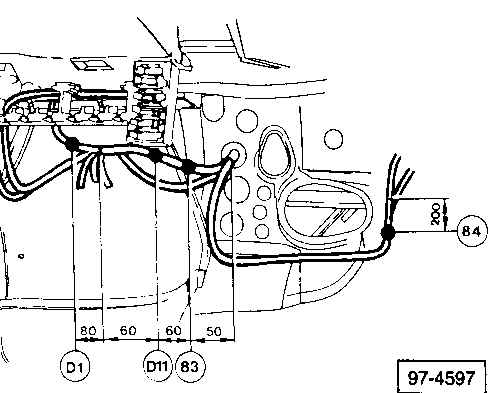

Сварное (+) соединение проводов

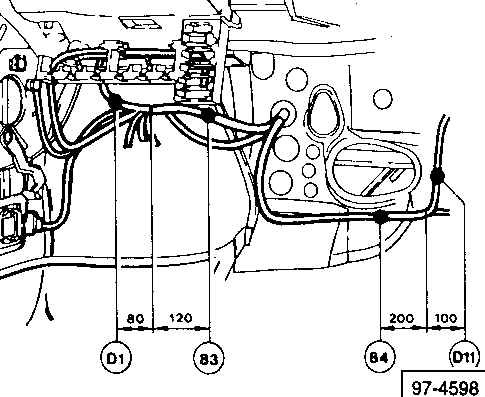

Сварное (+) соединение проводов
Сварное (+) соединение проводов

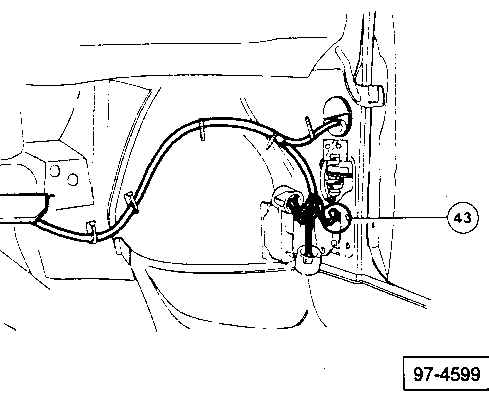

Точка заземления под правой стойкой "A"
Сварное заземление проводов под приборной панелью

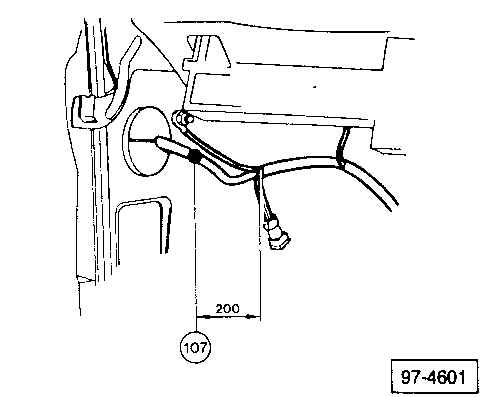

Сварное заземление в жгуте проводов зеркала с электроприводом

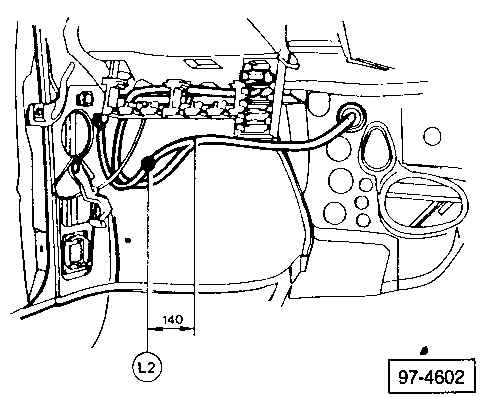

Сварное (+) соединение в жгуте проводов компрессора кондиционера

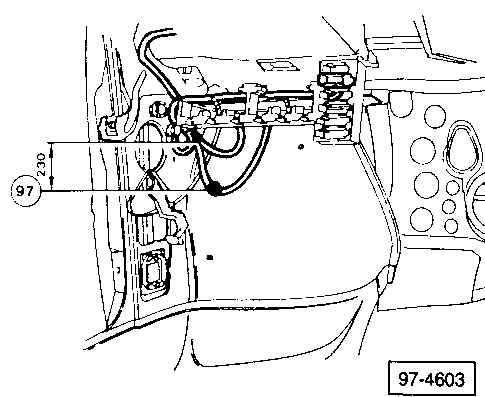

Сварное заземление в жгуте проводов воздушного кондиционера

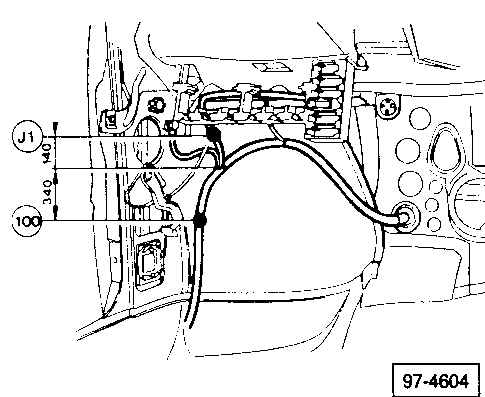

Сварное (+) соединение (+) и сварное заземление проводов

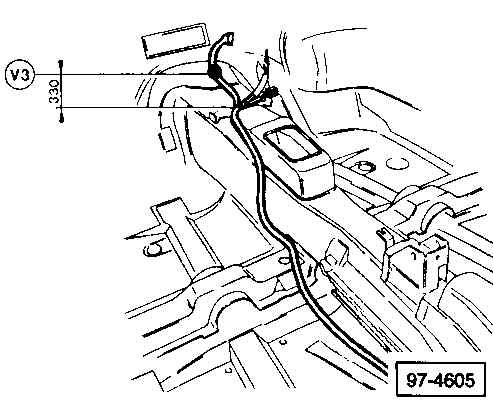

Сварное (+) соединение в жгуте проводов задних динамиков
Сварное (+) соединение в жгуте проводов центральной стойки

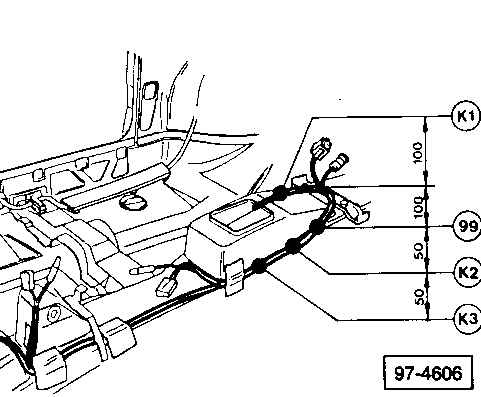

Сварное (+) соединение и сварное заземление проводов

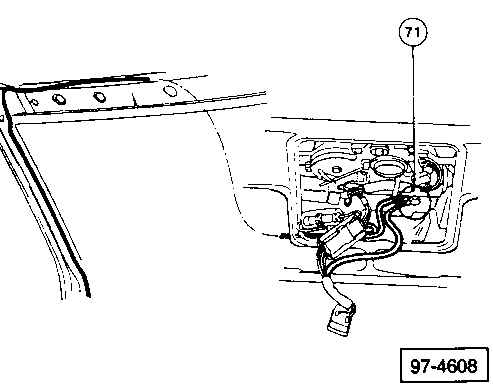

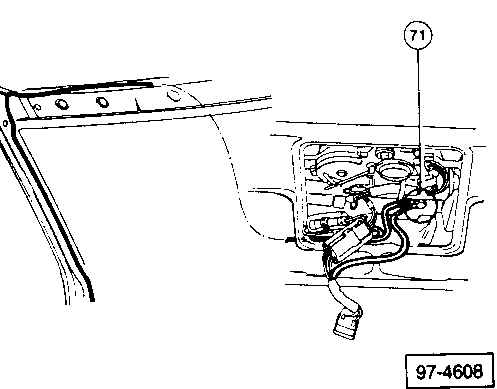

Точка заземления в переднем изгибе крыши рядом с электродвигателем люка
Сварное (+) соединение в жгуте проводов дверного стекла с электроприводом
Сварное (+) соединение и сварное заземление в жгуте проводов дверного стекла с электроприводом

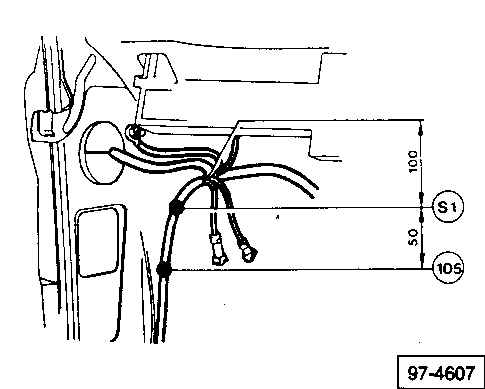

Сварное (+) соединение и сварное заземление проводов

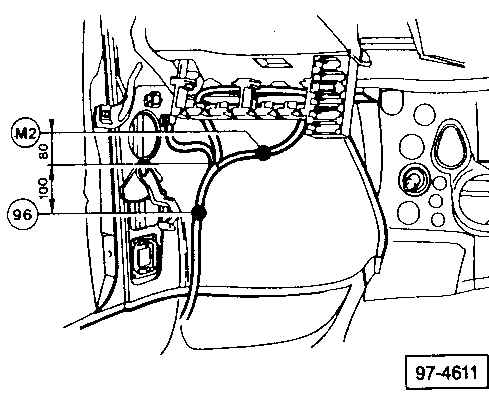

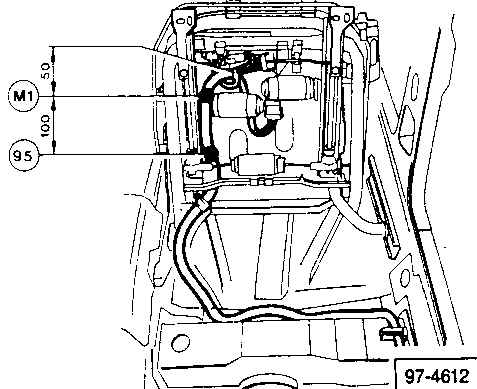

Сварное (+) соединение и сварное заземление в жгуте проводов сидения с электроприводом
Сварное (+) соединение и сварное заземление проводов

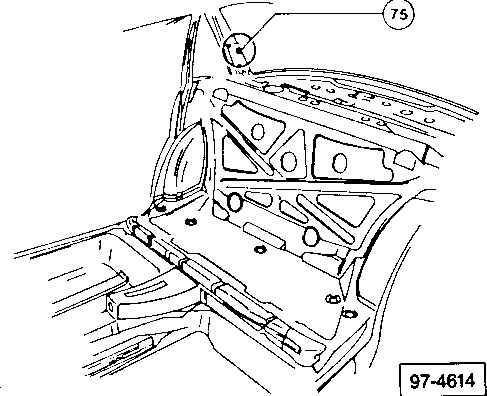

Точка заземления правой задней стойки "C"
Точка заземления в левой части багажного отделения

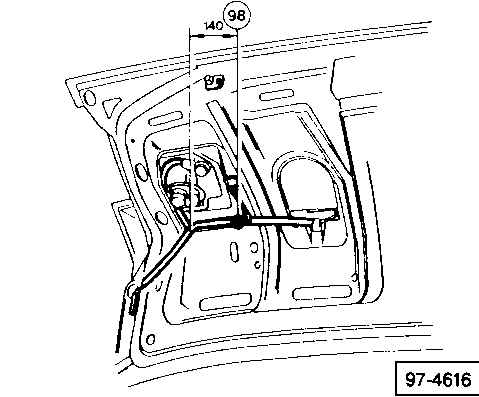

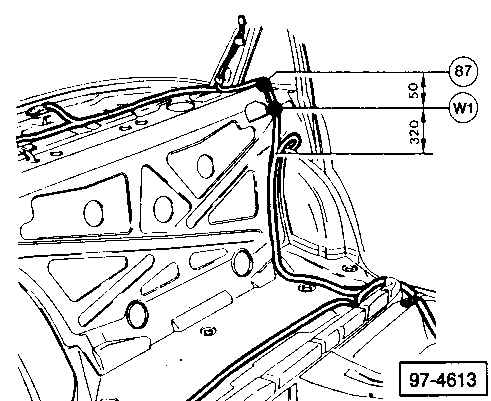

Сварное заземление в заднем жгуте проводов
|
