9.3. Колеса и шины

Модель
Размер шины
Колеса
Глубина диска/ диаметр кольца болтов крепления колеса
Ауди-80
175/ 70 HR 14
5-1/ 2 J х 14*
45/ 108
Ауди-90
195/ 60 HR 14
6 J х 14
45/ 108
Запасное колесо
115/ 70 R 15
4 J х 14
56/ 108
125/ 90 R 15
4 J х 14
45/ 108

* колеса со стальными дисками

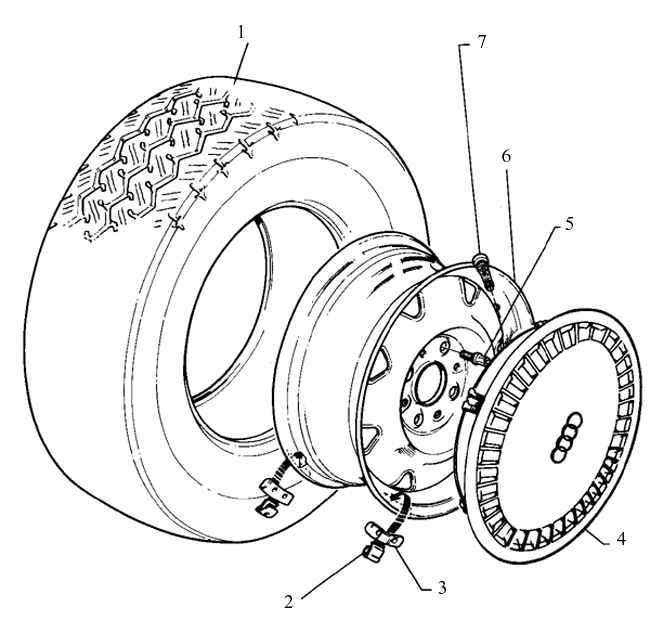

Колесо в сборе

1. Шина
на передние колеса рекомендуется устанавливать шины с более глубоким протектором
устанавливайте шины только одинакового типа и с одинаковым рисунком протектора
2. Крепёжная пружина для балансировочного грузика
3. Балансировочный грузик
на литых дисках грузики крепятся при помощи клея
4. Колпак колеса
5. Болт крепления колеса
момент затяжки: 110 H.м.
М14 х 1.5 x 27.5 мм
6. Диск колеса
5-1/ 2J X 14, глубина обода 45 мм (для колес со стальными дисками)
6 J X 14, глубина обода 45 мм (диск из легких сплавов)
7. Клапан камеры
установите новый клапан при замене колеса

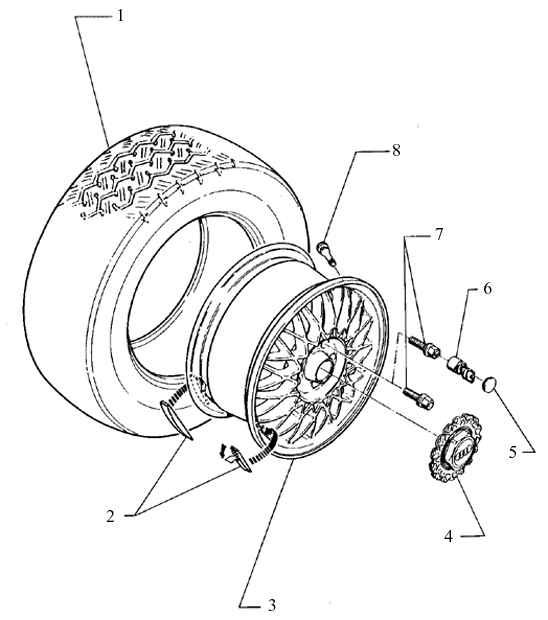

Колесо с легкосплавным диском

1. Шина
в целях безопасности шины должны заменяться только парами
на передние колеса рекомендуется устанавливать шины с более глубоким протектором
устанавливайте шины только одинакового типа и с одинаковым рисунком протектора
2. Балансировочные грузики
для установки: очистите обод колеса от масла и смазки, снимите защитную пленку с грузика и приклейте его на диск
3. Легкосплавный диск – решетчатый дизайн 6J х 14
4. Колпачок ступицы
5. Колпачок
устанавливается блокировочный цилиндр
6. Блокировочный цилиндр
устанавливается на болт колеса
7. Болт крепления колеса
момент затяжки: 110 H.м.
М14 х 1.5 x 27.5 мм
8. Клапан камеры
установите новый клапан при замене колеса
