9.2. Задняя подвеска

Предупреждение

Не пытайтесь выпрямить задний мост или проводить ремонтные сварочные работы на заднем мосту.

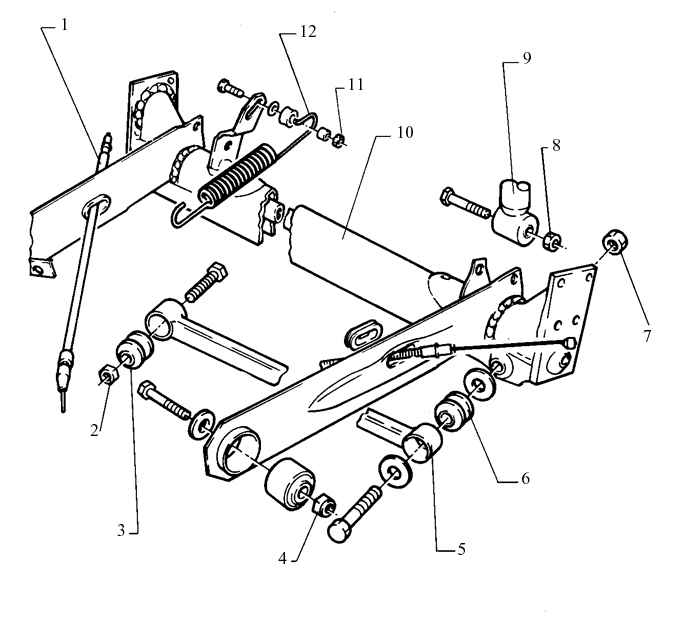

Подвеска и задний мост

1. Тросик парковочного тормоза
2. Самоконтрящаяся гайка, 80 Н.м.
затягивайте, когда автомобиль стоит на земле
3. Резиновая втулка
4. Самоконтрящаяся гайка, 100 Н.м. затягивайте, когда автомобиль стоит на земле
5. Поперечная реактивная штанга
затягивайте болты крепления, когда автомобиль стоит на земле

6. Резиновая втулка
7. Самоконтрящаяся гайка, 90 Н.м.
8. Самоконтрящаяся гайка, 90 Н.м.
9. Стойка подвески
10. Задний мост
11. 20 Н.м.
12 Пружина регулятора давления тормозов

Ступица колеса/ задний мост

1. Цапфа ступицы колеса
не рихтовать
2. Сальник
заполните пространство между герметизирующими краями многофункциональной смазкой
устанавливайте внутрь до упора при помощи киянки
3. Внутренний подшипник ступицы колеса
4. Внешний подшипник ступицы колеса
5. Шестигранная гайка
6. Масляный колпачок

7. Шплинт
всегда заменяйте
8. Ступица колеса
заполните многофункциональной смазкой перед установкой
9. Ротор
устанавливается только на автомобилях с AБC
снимайте при помощи выколотки, вставляемой в отверстия ступицы колеса
10. 30 Н.м.
11. Шайба
12. Грязезащитный щиток
