1.10. Органы управления и приемы безопасной эксплуатации

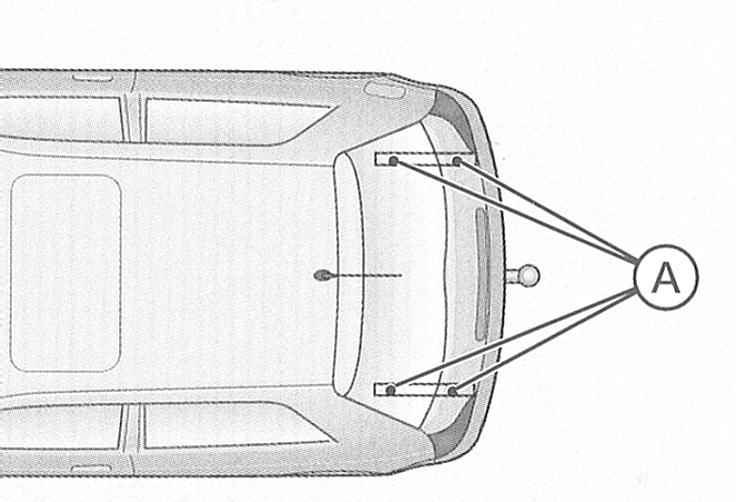

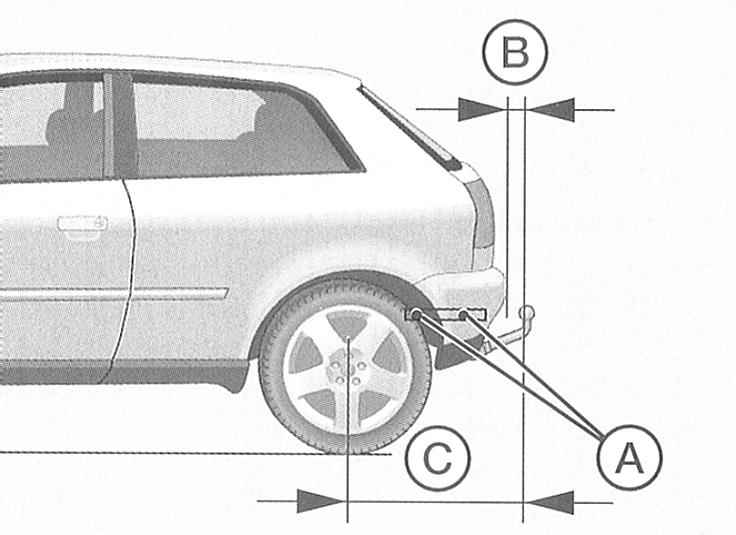

Места крепления тягово–сцепного устройства

А точки крепления
В не менее 77 мм
С 850 мм
А места крепления

СПЕЦИФИКАЦИИ

Топливо

Бензиновые двигатели

Все модели, кроме оборудованных двигателями 132 кВт (AJQ):
Неэтилированный бензин не хуже АИ–95
Допускается применение неэтилированного бензина не хуже АИ–91, при этом мощность двигателя снижается.

Модели с двигателями 132 кВт (AJQ):
Неэтилированный бензин не хуже АИ–98. Допускается применение неэтилированного бензина не хуже АИ–95, при этом мощность двигателя снижается.

Дизельные двигатели

Дизельное топливо по DIN EN1) 590 Цетановое число не менее 49
Биодизельное топливо по Е DIN 51 606 РМЕ (метиловый эфир растительного масла)
Почти не содержит серы. Поэтому при сгорании РМЕ почти отсутствуют выделение двуокиси серы (S02).

Отработавшие газы содержит меньше:

– окиси углерода,
– углеводорода,
– копоти.

Могут иметь место незначительные снижение мощности и увеличение расхода топлива.

В холодное время года главным образом заправляйте дизельное топливо. Допускается применение РМЕ при температуре до –10°С.
При температуре менее –10°С следует добавлять дизтопливо в пропорции 1 : 1, чтобы предотвратить свертывание топлива РМЕ.

Эксплуатация дизеля в зимних условиях

При использовании летнего варианта дизельного топлива при температуре ниже 0°С могут наступить перебои в работе двигателя, что объясняется густением топлива в результате выделения парафина.

Поэтому применяйте “зимнее” дизтопливо. В зависимости от марки зимнее топливо обеспечивает бесперебойную эксплуатацию при температурах от –15°С до –22°С.

Не добавляйте бензин к дизельному топливу и т.п. разжижители.

При низком качестве топлива удаление воды из отстойника топливного фильтра возможно потребуется производить чаще, чем это предусматривается графиком ТО.

Для удаления воды отверните рукой резьбовую пробку в нижней части фильтра. Скопление воды в фильтре может привести к нарушениям работы двигателя.

Удельный расход топлива, согл. 93/116/EG в л/100 км

Значения для Вашего автомобиля приведены на наклейке в нише запасного колеса

(В скобках приведены значения для моделей с АТ)

Городской цикл/Загородный цикл/Смешанный цикл/Содержание СО2 г/км

1.6
10.5 (11.4)/5.9 (6.6)/7.6 (8.4)/182 (202)
1.8
11.8 (13.3)/6.4 (6.8)/8.4 (9.2)/202 (221)
1.8 Т
10.6 (12.9)/6.2 (6.6)/7.8 (8.9)/187 (214)
1.9 TDI (AGR, ALH)
6.5 (8.8)/4.1 (4.8)/4.9 (6.2)/132 (167)
1.9 TDI (AHF)
6.5 (8.8)/4.0 (4.8)/4.9 (6.2)/132 (167)
Заправочные емкости
Топливный бак
55 л или 62 л на моделях с полным приводом
в том числе резервный запас
7 л или 8 л на моделях с полным приводом
Стеклоомыватель
3 л, 5.5 л при наличии фароомывателей
Динамические качества
Максимальная скорость движения / Время разгона до 100 км/ч (В скобках приведены значения для моделей с АТ)
1.6 (AEH)
189 (184)/10.9 (12.7)
1.8 (AGN)
202 (197)/9.6 (11.2)
1.8 Т (AGU, AQA)
217 (214)/8.2 (9.2)
1.8 Т (AJQ)
228 (226)/7.5 (–)
1.9 TDI (AGR, ALH)
181 (177)/12.4 (13.7)
1.9 TDI (AHF)
194 (191)/10.5 (11.7)
1.9 TDI (ASZ)
205 (200)/9.2 (9.8)
Модели с полным приводом
1.8 Т (AGU, AQA)
215 (–)/8.2 (–)
1.8 Т (AJQ)
225 (–)/7.5 (–)
1.9 TDI (ASZ)
203 (–)/9.1 (–)
Размер шин//Размер дисков//Глубина запрессовки
195/65 R15 91H//6J х 15 H2//38 мм
185/65R15 88Q/T/H M+S//6J х 15 H2//38 мм
205/65 R15 89H//6J х 15 H2//38 мм
205/55 R16 91V//6J х 15 H2//44.5 мм
185/65R15//6J х 15 H2//38 мм
Запасное колесо T125/90 R15
Давление воздуха в шинах передних колес//задних колес
Средняя загрузка
Шины 195/65 R15, 205/65 R15, 205/55 R16
1.8//1.8
Шины 185/65R15, 225/45 R17W
2.1//2.1
Полная загрузка
Шины 195/65 R15, 205/65 R15, 205/55 R16
2.2//2.7
Шины 185/65R15, 225/45 R17W
2.5//2.8
Малоразмерное запасное колесо
4.2//4.2

Величины номинального давления воздуха для всех устанавливаемых на заводе размеров нормальных шин (летних шин, всесезонных шин) указаны на наклейке на внутренней стороне крышки лючка топливозаливной горловины. Давление запасного аварийного колеса указано на боковине шины.

Весовые данные

Максимально допустимая полная масса, кг//Масса снаряженного автомобиля, кГ
1.6
1650(1695)//1165(1210)
1.8
1720(1745)//1235(1260)
1.8 Т(AGU, AQA)
1735(1755)//1250(1270)
1.8 Т (AJQ)
1740(1785)//1255(1300)
1.9 TDI(AGR, ALH)
1745(–)//1260(–)
1.9 TDI (AHF)
1750(–)//1265(–)
1.9 TDI (ASZ)
1760(1805)//1275(1300)
Модели с полным приводом
1.8 Т(AGU, AQA)
1850(–)//1365(–)
1.8 Т(AJQ)
1865(–)//1380(–)
1.9 TDI (ASZ)
1880(–)//1395(–)
Максимально допустимая нагрузка на переднюю ось//на заднюю ось, кГ
1.6
875 (920)//925(925)
1.8
940(965)//930(930)
1.8 Т (AGU, AQA)
955(975)//930(930)
1.8 Т (AJQ)
960(1010)//930(925)
1.9 TDI (AGR, ALH)
970(–)//925(–)
1.9 TDI (AHF)
975(–)//925(–)
1.9 TDI (ASZ)
985(1020)//925(930)
Модели с полным приводом
1.8 Т(AGU, AQA)
970(–)//1030(–)
1.8 Т(AJQ)
990(–)//1025(–)
1.9 TDI (ASZ)
1005(–)//1025(–)
Максимально допустимая нагрузка на крышу
100
Максимально допустимая нагрузка на фаркоп прицепа
75
Масса прицепа, кГ
Прицеп, не оборудованный тормозами
1.6
580/600
1.8
610/630
1.8 Т (AGU, AQA)
620/630
1.8 Т (AJQ)
620/650
1.9 TDI (AGR, ALH)
630/–
1.9 TDI (AHF)
630/–
1.9 TDI (ASZ)
630/660
Модели с полным приводом
1.8 Т
680/–
1.9 TDI (ASZ)
690/–
Прицеп, оборудованный тормозами1)
На уклонах, %
до 12 / до 8
1.6
1200(1200)/1400(1400)
1.8
1200(1300)/1400(1500)
1.8 Т 1300(1500)/1500(1500)
1.9 TDI (AGR, ALH)
1300(–)/1500(–)
1.9 TDI (AHF)
1400(–)/1500(–)
1.9 TDI (ASZ)
1400(1500)/1500(1500)
Модели с полным приводом
1500(–)/1600(–)
Вес поезда, на уклоне 12%
1.6
2900/2945
1.8
2970/3095
1.8 Т (AGU, AQA)
3085/3305
1.8 Т (AJQ)
3090/3335
1.9 TDI (AGR, ALH)
3095/–
1.9 TDI (AHF)
3200/–
1.9 TDI (ASZ)
3210/3355
Модели с полным приводом
1.8 Т (AGU, AQA)
3400/–
1.8 Т (AJQ)
3410/–
1.9 TDI (ASZ)
3430/–
Основные размеры, мм
Длина
4152
Ширина
1735
Ширина с зеркалами
1904
Высота снаряженного автомобиля, приблизительно
1427
База колес
2513
Колея 2)
Передних колес
1513
Задних колес
1495
Минимальный диаметр разворота, м
10.9
Размеры салона
Высота передних сидений, мм
973
Высота задних сидений, мм
936
Свободная длина (по ломаной линии) передних сидений, мм
880–1130
Свободная длина задних сидений, мм
590–845
Ширина по передним подлокотникам, мм
1429
Ширина по задним подлокотникам, мм
1399
Размеры багажника (В скобках приведены значения для моделей с полным приводом)
Длина при нормальном и перевернутом положениях подушки заднего сиденья, мм
858 и 1492
Максимальная ширина, мм
1033
Ширина по кожухам колес, мм
995
Глубина по вертикали, мм
535 (429)
Высота загрузки под потолок, мм
910 (811)
Вместимость, при загрузке параллелепипедами размерами 200х100х50, второе значение при загрузке под потолок, л
350/1100
Усилия затягивания резьбовых соединений
Гайки колес
120 Н м

* Позиции, помеченные звездочкой, входят в серийную комплектацию только определенных модификаций и поставляются по заказу только для определенных моделей, либо предлагаются только на определенных экспортных рынках.

ДОКУМЕНТАЦИЯ

В папку с документами Вашего автомобиля, наряду с руководством по эксплуатации, входит и сервисная книжка. Кроме того, в папке с документами Вы найдете брошюру “В дороге” с номерами телефонов, по которым в Европе, при необходимости, можно получить квалифицированную помощь.

В зависимости от модели и комплектации автомобиля могут прилагаться также различные дополнительные инструкции (например, по эксплуатации радиосистемы).

Грамотная эксплуатация автомобиля в сочетании с регулярным уходом и техническим обслуживанием способствует его сохранности и является, кроме того, во многих случаях одним из условий принятия претензий по гарантии.

Сервисная книжка

В сервисной книжке, в частности, содержатся:

– основные параметры Вашего автомобиля;
– значения расхода топлива и выброса окиси углерода в отработавших газах;
– сведения о периодичности технического обслуживания;
– регламент технического обслуживания.

В сервисной книжке документально подтверждается также выполнение регламента технического обслуживания. Это может иметь большое значение при предъявлении претензий по гарантии.

Сервисную книжку необходимо предъявлять при каждом Вашем обращении на СТО Audi.
