8.1.11. Снятие и установка зеркала заднего вида RS4

Снятие

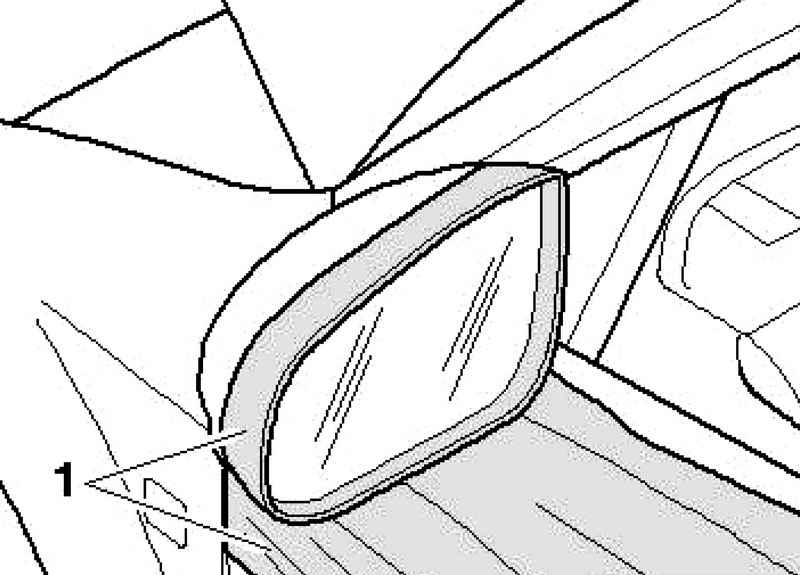

Предохранительная лента
Рис. 8.20. Предохранительная лента


Перед демонтажом зеркала заднего вида заклейте дверь в зоне зеркала и край корпуса зеркала клейкой лентой на текстильной основе, как показано на рисунке 8.20.

Снятие стекла зеркала
Рис. 8.21. Снятие стекла зеркала


Разблокруйте стекло зеркала монтажным рычагом и отсоедините штекерные разъемы обогрева зеркала и автоматического экранирования зеркала (рис. 8.21).

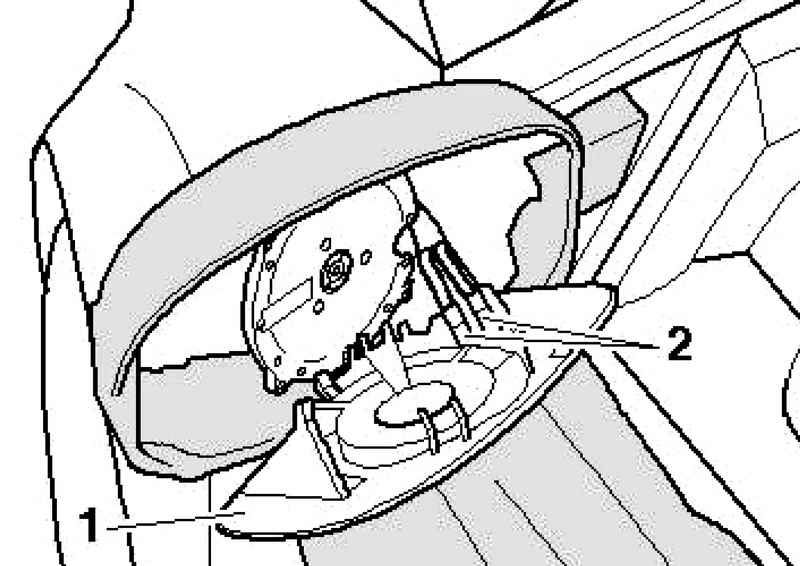

Крепление электродвигателя зеркала
Рис. 8.19. Крепление электродвигателя зеркала


Отверните болты (стрелки) из регулировочного узла зеркала (рис. 8.19).
При установке затяните болты моментом 1 Н·м.
Выньте электродвигатель 1 из регулировочного узла и отсоедините штекерный разъем 2 (рис. 8.21).
Снимите накладку зеркала с внутренней стороны двери.
Отверните комби-болт ножки зеркала.
Выньте внешнее зеркало из двери и положите его на дверное полотно.

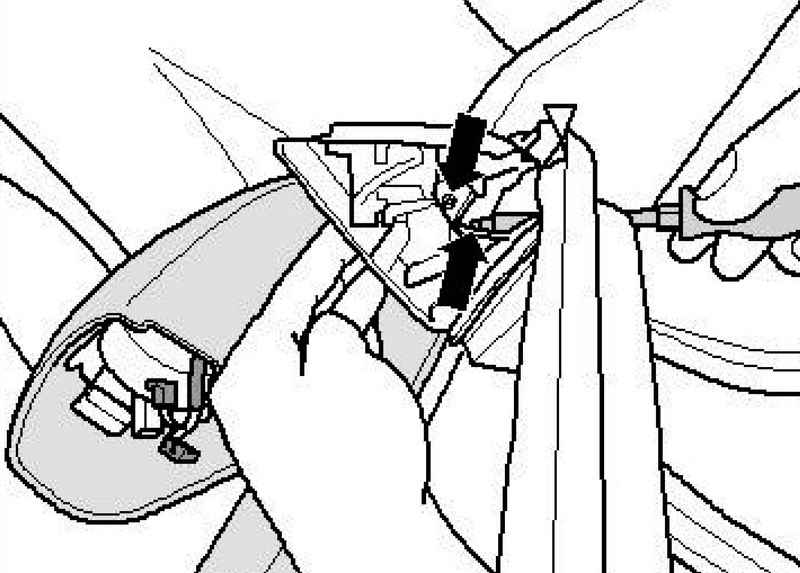

Болты зажима
Рис. 8.22. Болты зажима


Отверните болты (стрелки) зажима (рис. 8.22).

ПРИМЕЧАНИЕ
Чтобы отвернуть нижний болт, введите торцовый ключ через отверстие центрального болта ножки зеркала.

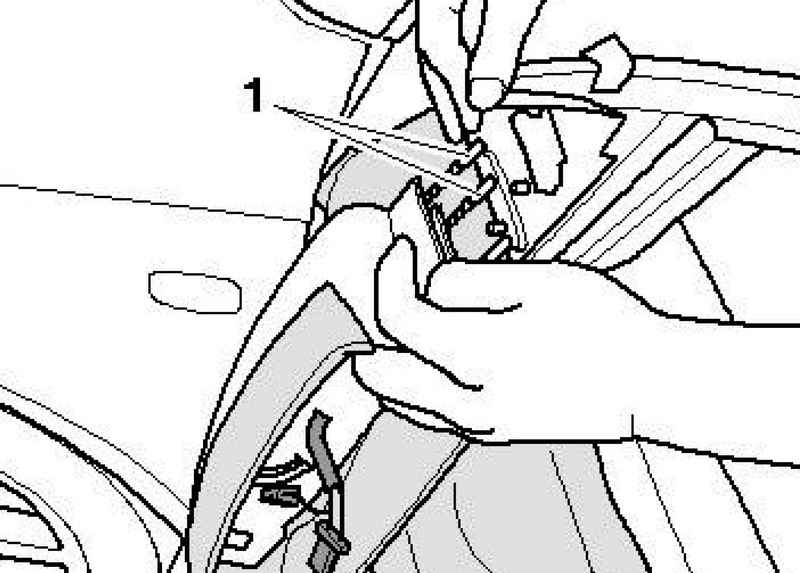

Извлечение зажима
Рис. 8.23. Извлечение зажима


Выньте зажим 1 из отверстия в ножке зеркала (рис. 8.23).
Слегка закрепите ножку зеркала центральным болтом к двери.

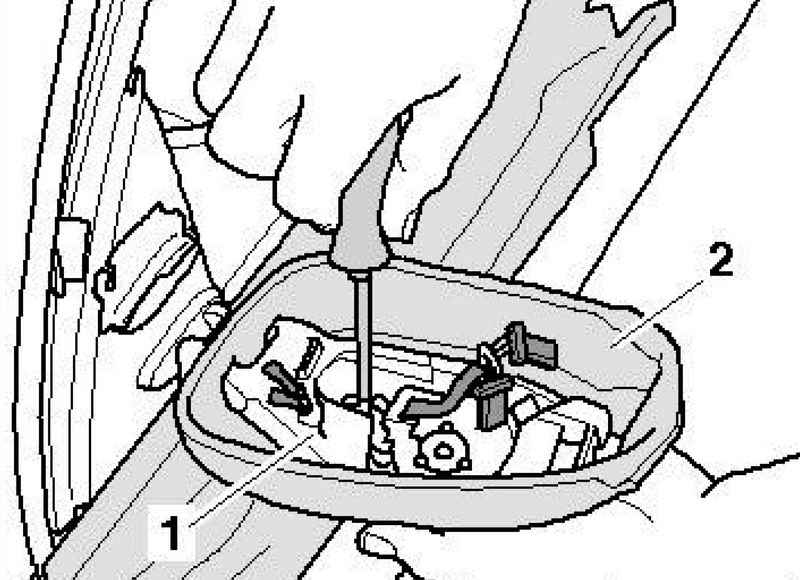

Отворачивание болтов кронштейна зеркала
Рис. 8.24. Отворачивание болтов кронштейна зеркала


Отверните болты (4 штуки) из кронштейна зеркала (рис. 8.24).

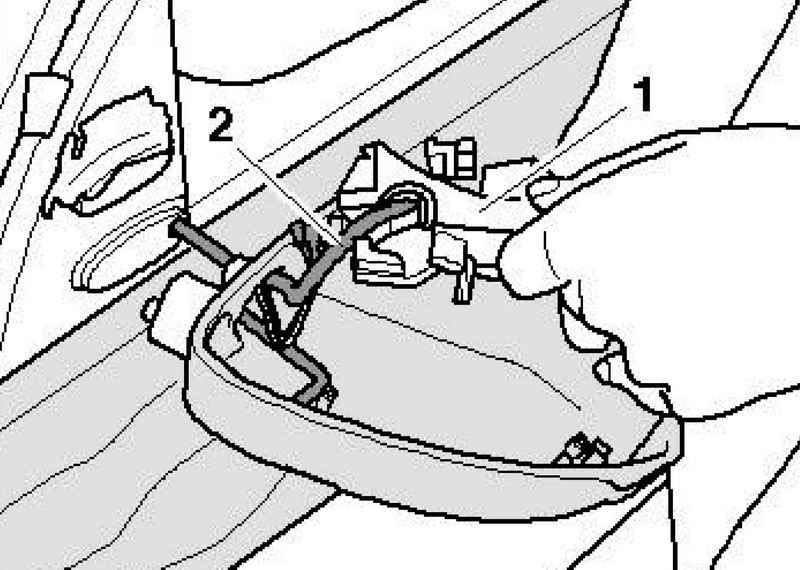

Извлечение комплекта проводов из кронштейна зеркала
Рис. 8.25. Извлечение комплекта проводов из кронштейна зеркала


Выньте комплект проводов 2 со штекерами из кронштейна зеркала 1 (рис. 8.25).
Выньте кронштейн зеркала 1 из корпуса 2.

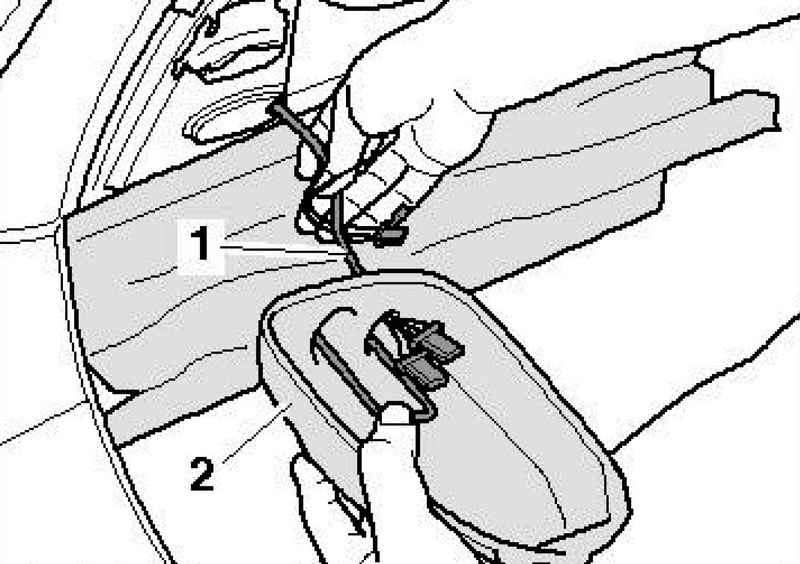

Извлечение комплекта проводов из корпуса зеркала
Рис. 8.26. Извлечение комплекта проводов из корпуса зеркала


Выньте комплект проводов 1со штекерами из корпуса зеркала 2 (рис. 8.26).
Выньте зажим из корпуса зеркала.

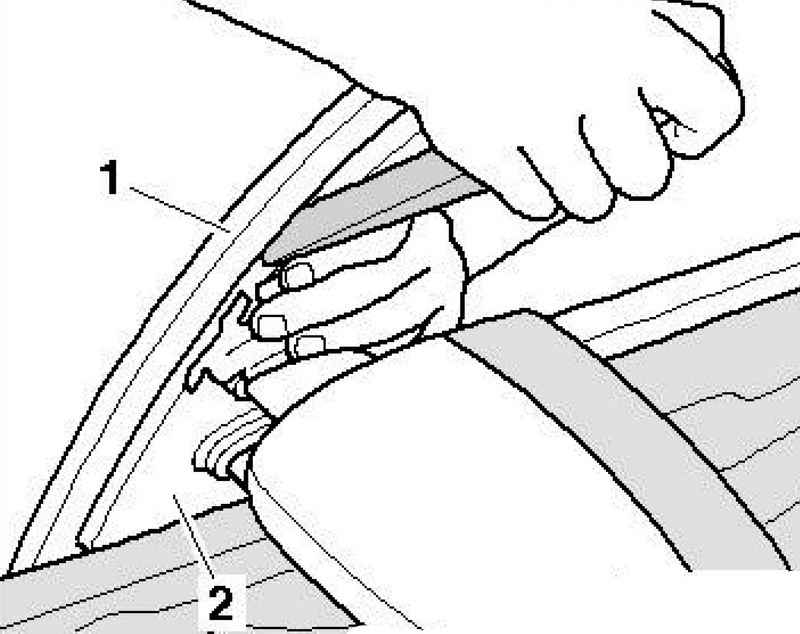

Извлечение зажима
Рис. 8.27. Извлечение зажима



ПРИМЕЧАНИЕ
Для облегчения монтажа уплотнителя при необходимости пользоваться мыльным щелоком.

При установке зеркала на двери проведите уплотнение 1 при помощи монтажного клина над ножкой зеркала 2.
