8.1.16. Снятие и установка газового упора

Поставьте капот на опору или закрепите во избежание падения.

Разблокировка газового упора капота

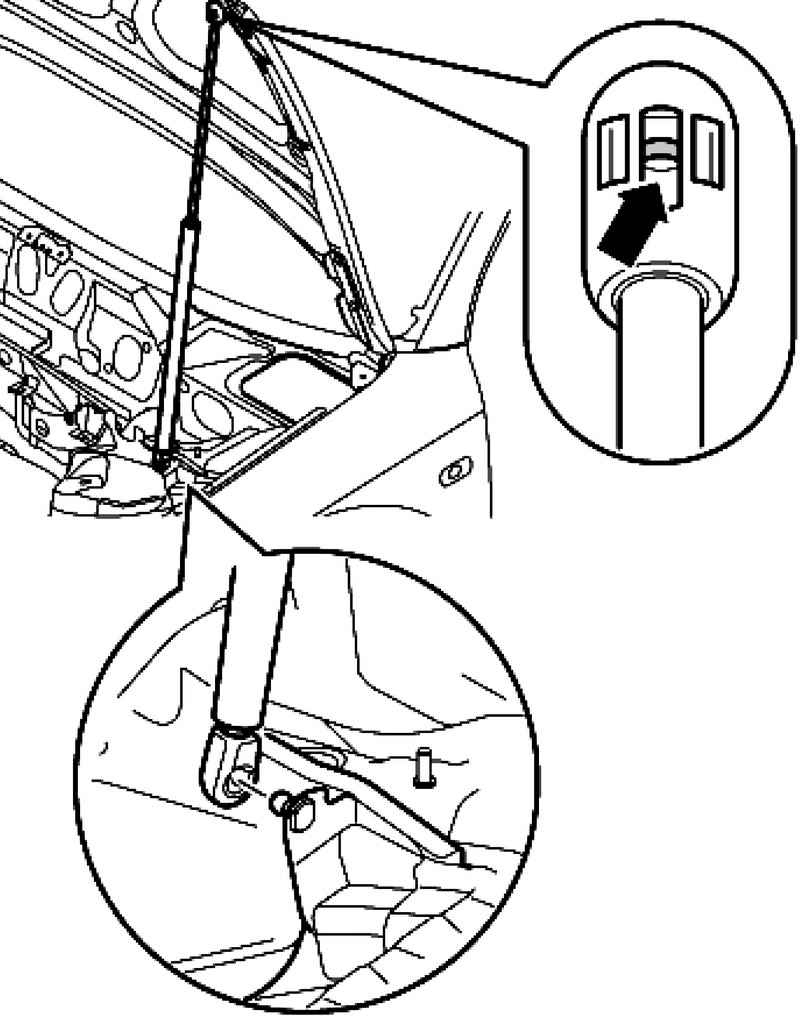

Рис. 8.32. Разблокировка газового упора капота


Немного приподнимите удерживающие пружины на обоих концах газового упора с помощью отвертки и разблокруйте газовый упор (рис. 8.32).
Для установки установите газовый упор на шаровую цапфу и зафиксируйте.
Трубка газового упора устанавливается на кузове.

Выпуск газа из газового упора
Зажмите газовый упор в зоне x=50 мм в тисках.

Зона зажатия газового упора

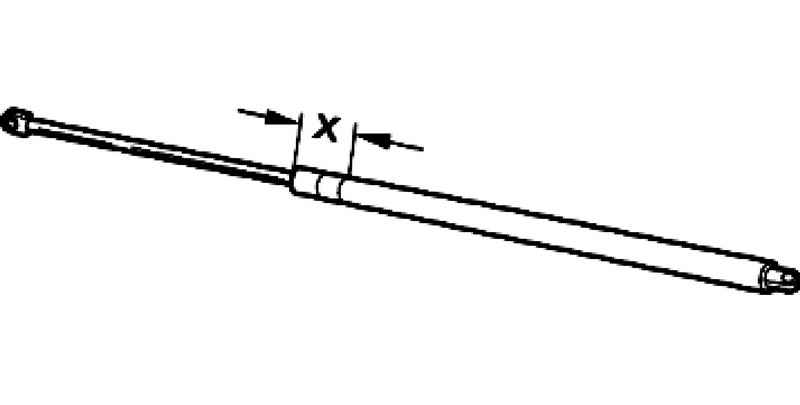

Рис. 8.33. Зона зажатия газового упора



ВНИМАНИЕ
Зажатие допускается производить только в области указанной на рисунке 8.33, иначе возникает опасность аварии

Зону под местом резки покройте тряпкой для сбора брызг масла.

ВНИМАНИЕ
Во время резки обязательно используйте защитные очки.

Надрежте цилиндр газового упора в первой трети всей длины цилиндра, считая от края на стороне штока.
