8.1.29. Снятие и установка газового упора крышки багажного отсека

Крышку багажного отсека откройте и подоприте.

Рис. 8.47. Снятие газовой опоры

Удерживающую пружину 3 приподнимите с помощью отвертки согласно рисунку и стяните газовую опору 1 с верхней шаровой головки 2 (рис. 8.47).

ПРИМЕЧАНИЕ После полного снятия газовой опоры обратите внимание на правильное положение при установке. Амортизирующий элемент должен быть присоединен к кузову.

Установка осуществляется в обратной последовательности.

При установке газовая опора насаживается только на шаровую головку.

Момент затяжки шаровой головки 15 Н·м.

Откройте крышку багажного отсека и снимите уплотнение.

При установке сначала установите уплотнение в левом и правом углу.

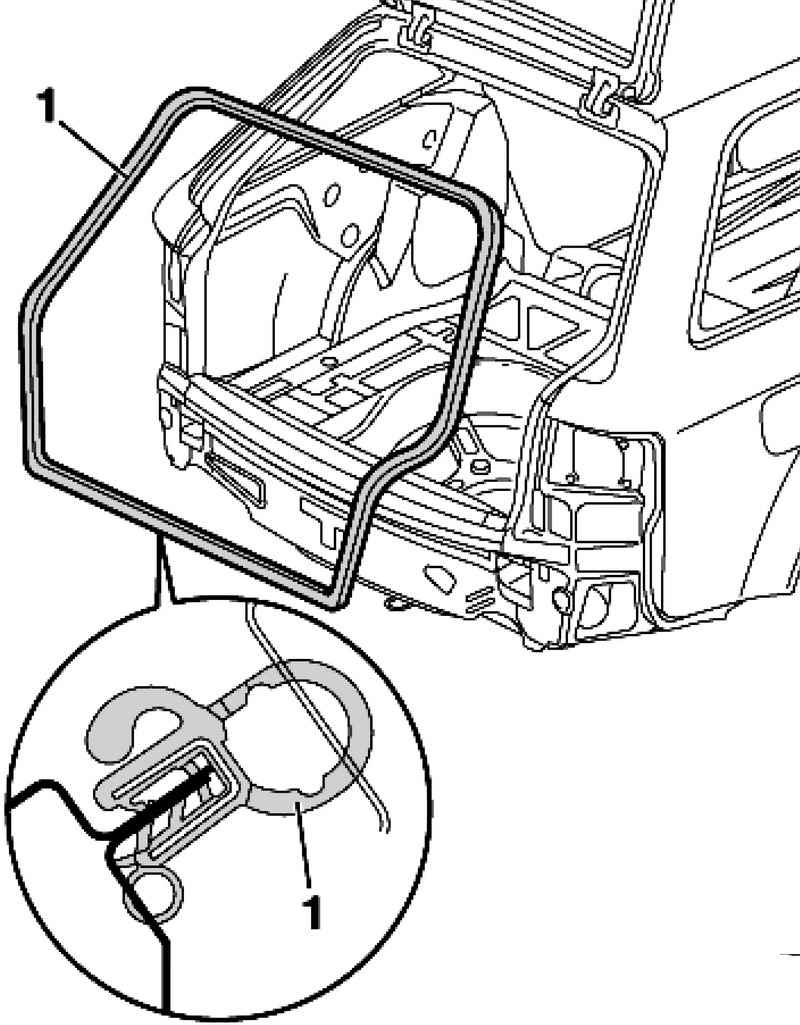

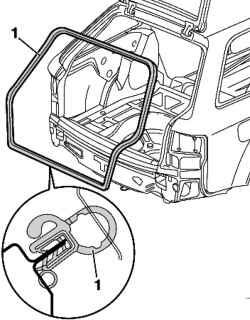

Рис. 8.54. Установка уплотнения крышки багажного отсека

Уплотнение 1 установите на кузов, как изображено на рисунке 8.54.
