14.20. Снятие и установка выключателей передней двериВ двери водителя в зависимости от оборудования установлены выключатели регулировки наружного зеркала, стеклоподъёмника и единого замка.

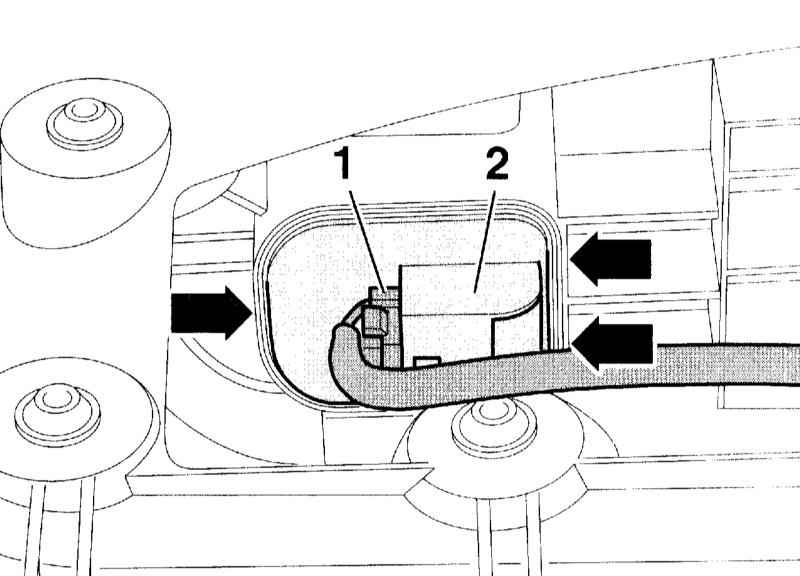

Выключатель регулировки наружного зеркала
|
|
- Рассоедините разъём (1) выключателя.
|
|
- Освободите небольшой отвёрткой (стрелки) стопорные крючки и выньте выключатель регулировки наружного зеркала (2) вниз из обивки двери.
- При установке вложите в подлокотник перед выключателем накладку выключателя.
|
|
Двухклавишный выключатель стеклоподъёмника
|
|
- Освободите небольшой отвёрткой (стрелки на сопроводительной иллюстрации) стопорные крючки и выньте выключатель стеклоподъёмника (1) вниз из обивки двери.
|
|
- Рассоедините разъём (2) выключателя (1).
|
|
Четырёхклавишный выключатель стеклоподъёмника
|
|
- Нажмите на стопорную планку (стрелки на сопроводительной иллюстрации) и освободите.
|
|
- Освободите небольшой отвёрткой (стрелки) стопорные крючки и выньте выключатель регулировки наружного зеркала (2) вниз из обивки двери.
- Рассоедините разъём (3) выключателя (2).
|
|

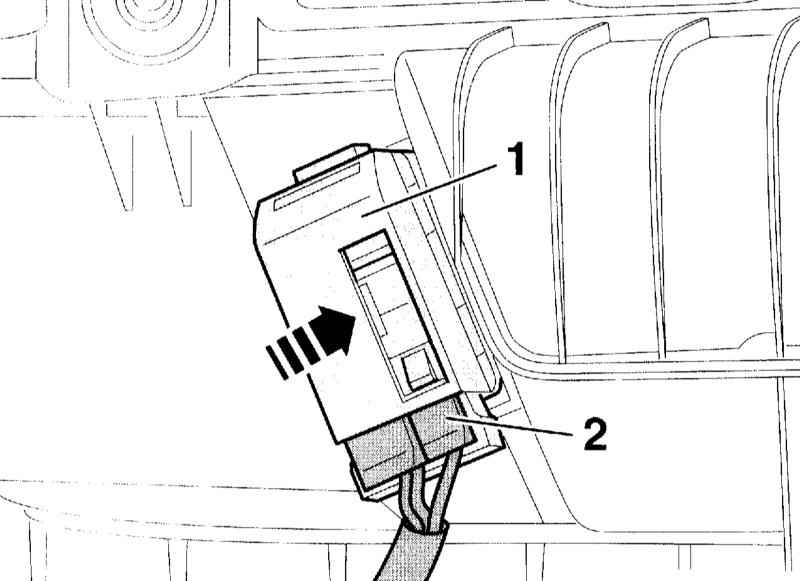

Выключатель единого замка
|
|
- Рассоедините разъём (2) выключателя (1).
|
|
- Выдавите из обивки двери наружу выключатель единого замка (1) (стрелка на сопроводительной иллюстрации).
|
|

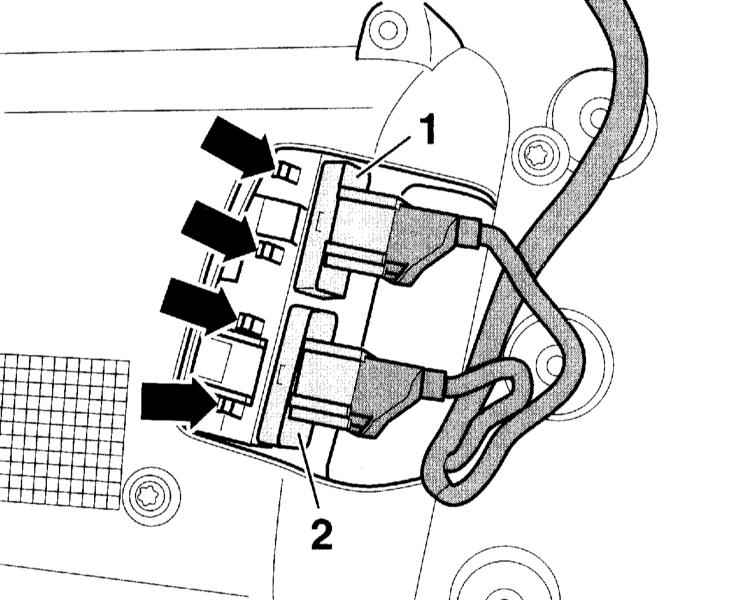

Клавиша в кармане двери водителя
|
|
- Рассоедините разъём клавиш (1) и (2).
|
|
- Освободите стопорные крючки (стрелки) и выдавите клавишу назад из обивки.
- Установка выполняется в последовательности, обратной снятию.
|
|
|
