5.2.3. Снятие и установка электродвигателя привода вентиляционной заслонки

После установки электродвигатели необходимо согласовать с блоком управления. На СТО для этой цели имеется специальный диагностический прибор.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите вещевой ящик, обратитесь к Разделу Снятие и установка вещевого ящика.

Электродвигатель привода заслонки обогрева стекол

ПОРЯДОК ВЫПОЛНЕНИЯ

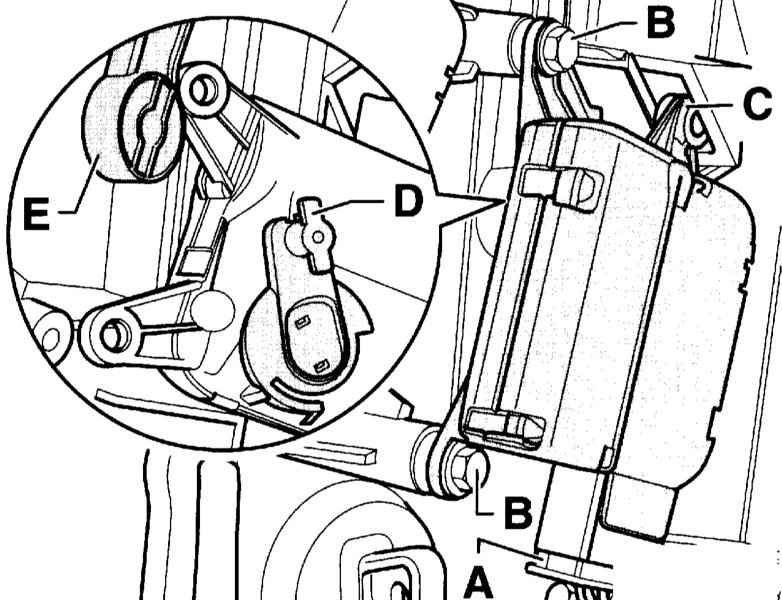

Рассоедините разъём (А) и выверните винты (В). Отсоедините электродвигатель от держателя (С). Отсоедините рычаг (D) электродвигателя от соединительной штанги.

Электродвигатель привода правой заслонки регулировки температуры воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

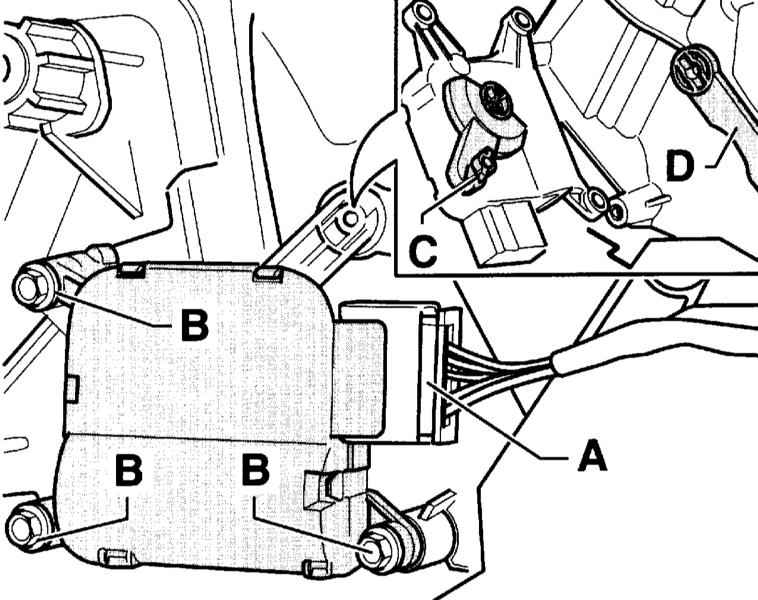

Рассоедините разъём (А) и выверните винт (В). Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Электродвигатель привода центральной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ

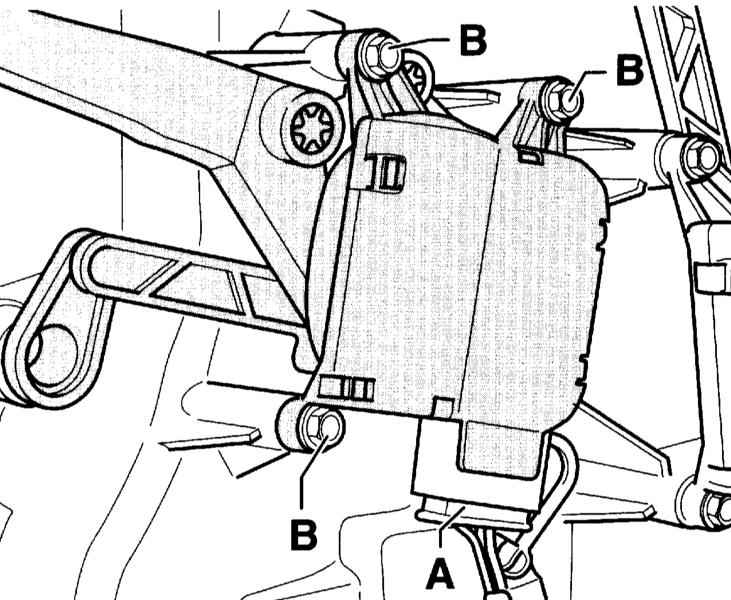

Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя. Рассоедините разъём (А), выверните винт (В) и снимите электродвигатель.

Электродвигатель привода левой заслонки регулировки температуры воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

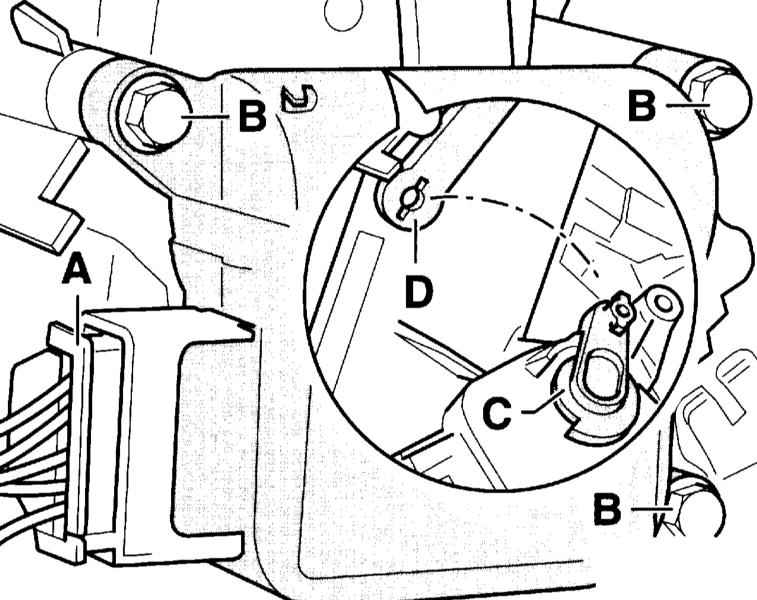

Рассоедините разъём (А) и выверните винты (В). Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Проверка электродвигателя

Для проверки электродвигателя необходимо изготовить специальный кабель.

ПОРЯДОК ВЫПОЛНЕНИЯ

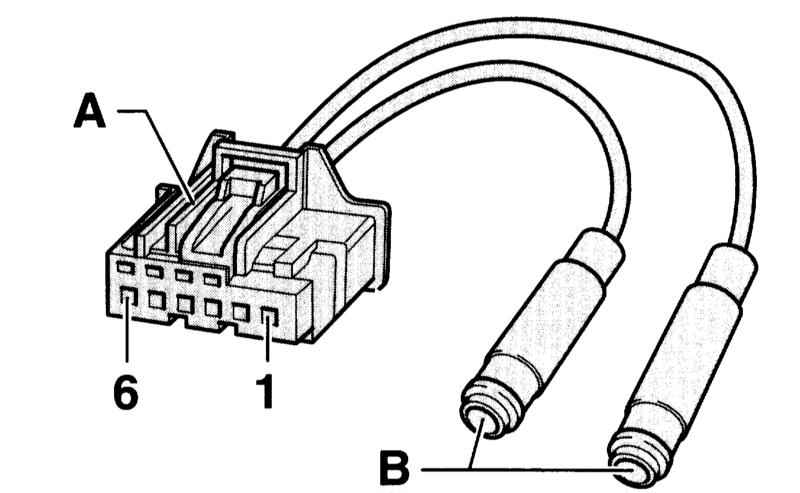

Используйте штекер (А) AUDI 8D0 972 706. К контактам (5) и (6) присоедините провода сечением 0.25 мм2 . К другим концам проводов присоедините обычные штекеры-крокодилы (В). Штекер присоедините к электродвигателю, а штекер-крокодил к источнику постоянного тока напряжением 12 В. Электродвигатель должен переместиться до упора. При перемене полярности должно измениться направление вращения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

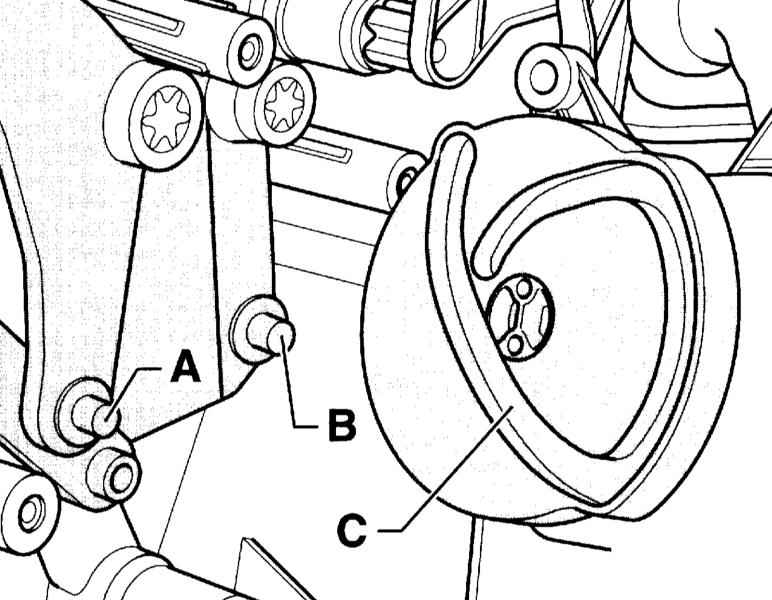

Установите электродвигатель так, чтобы цапфы (А) и (С) вошли в паз кулачковой шайбы (С). На сопроводительной иллюстрации показан электродвигатель привода центральной заслонки. Жгут проводов проложите так, чтобы он не соприкасался с движущимися частями, например, рычагом электродвигателя. Дальнейшая установка выполняется в последовательности, обратной снятию. Присоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Проведите основную настройку с помощью диагностического прибора. Считайте информацию из памяти неисправностей и затем сотрите её (работа СТО).
