5.2.4. Снятие и установка блока управления отопителем / кондиционером

Если устанавливается новый блок управления, необходимо обратить внимание на точное соответствие его модели автомобиля (каталог запасных частей). Если устанавливается новый блок управления, необходимо на СТО произвести основную настройку с помощью диагностического прибора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Радиоприёмник/навигационный прибор с большим полем органов управления: Снимите радиоприёмник/навигационный прибор, обратитесь к Разделу Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера.

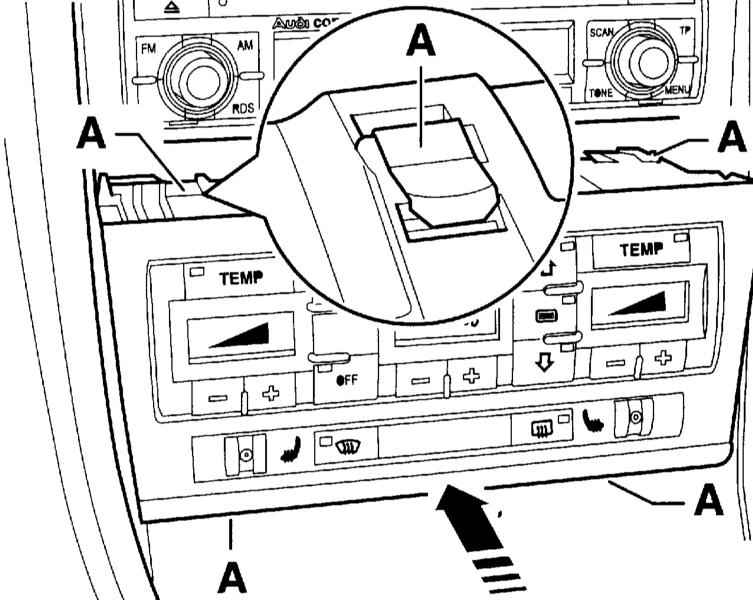

Возьмите снизу за блок управления отопителем (стрелка на сопроводительной иллюстрации), освободите его из четырёх держателей (А) и выдавите из центральной консоли.
Освободите штекер с обратной стороны блока управления отопителем и выньте его.

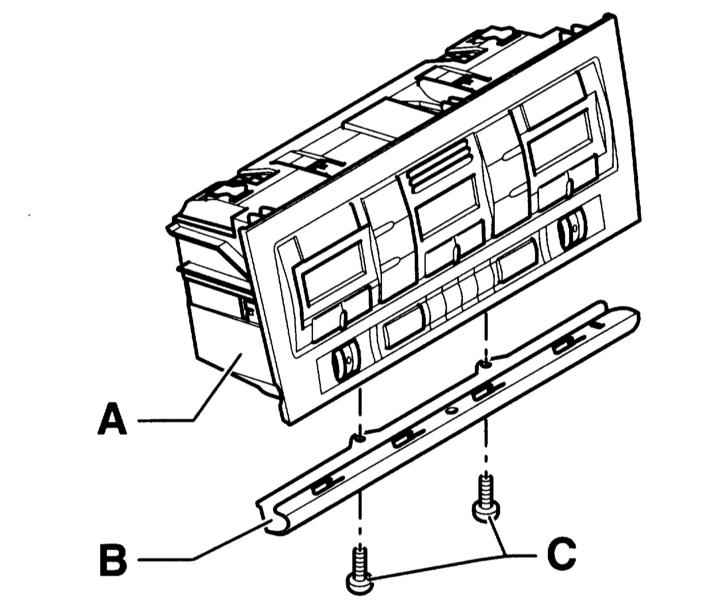

Выверните винты крепления (С), сдвиньте накладку (В) вправо и снимите блок управления (А).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
